Мазда 3. Топливная система двигателя







2.3.4.1 Топливная система Мазда 3 2003 года

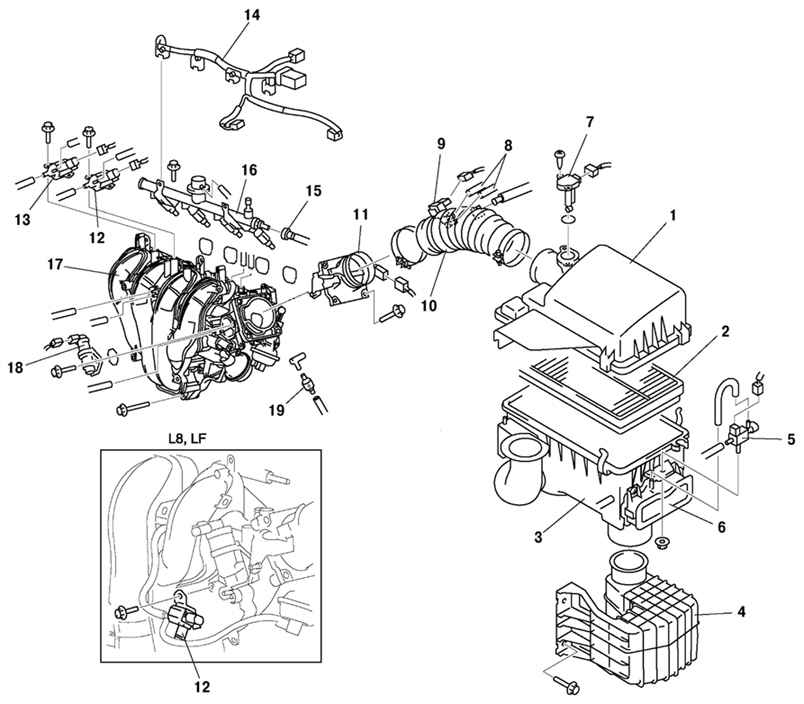

Рис. 2.218. Компоненты топливной системы и системы выпуска отработавших газов: 1 – крышка воздушного фильтра; 2 – фильтрующий элемент воздушного фильтра; 3 – корпус воздушного фильтра; 4 – резонансная камера; 5 – управляющий электромагнитный клапан системы VAD (L3); 6 – заслонка системы VAD (L3); 7 – датчик массового расхода воздуха; 8 – вакуумный шланг (электромагнитный клапан продувки); 9 – электромагнитный клапан продувки; 10 – воздушный шланг; 11 – дроссельный патрубок; 12 – управляющий электромагнитный клапан Variable tumble; 13 – управляющий электромагнитный клапан системы VIS (L3); 14 – разъем топливной форсунки; 15 – пластмассовый топливный шланг; 16 – распределитель топлива; 17 – впускной коллектор; 18 – регулятор холостого хода; 19 – обратный клапан системы VAD (L3)









Проверка утечки топлива









Отсоедините отрицательный провод аккумуляторной батареи.
Снимите топливные форсунки вместе с распределителем топлива, не отсоединяя шланг подачи топлива.


2.3.4.2 Проверка утечки топлива Мазда 3 2003 года

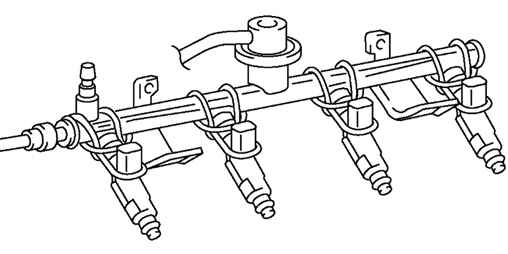

Рис. 2.219. Распределитель топлива и топливные форсунки, закрепленные проволокой




Жестко закрепите топливные форсунки в распределителе топлива при помощи провода (рис. 2.219).
Подключите отрицательный провод аккумуляторной батареи.


2.3.4.2 Проверка утечки топлива Мазда 3 2003 года

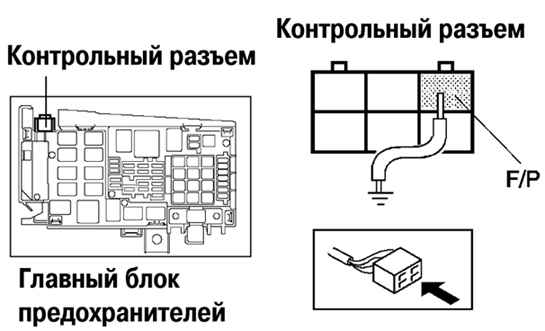

Рис. 2.220. Схема соединения вывода контрольного разъема F/P с массой кузова GND при помощи перемычки




Соедините вывод контрольного разъема F/P с массой кузова GND при помощи перемычки (рис. 2.220).
Поверните ключ зажигания в положение ON для того, чтобы включить топливный насос.


2.3.4.2 Проверка утечки топлива Мазда 3 2003 года



Рис. 2.221. Угол наклона топливных форсунок




Наклоните топливные форсунки приблизительно на 60 градусов (рис. 2.221).
Проверьте утечку топлива из сопел топливных форсунок. Если величина утечки превышает норму, замените топливную форсунку.
Нормальная утечка топлива – менее 1 капли за 2 мин.
Поверните ключ зажигания в положение LOCK и снимите перемычку.
Установите распределитель топлива на место.









Проверка производительности







ПРИМЕЧАНИЕ
Если в вашем распоряжении нет специального прибора для испытания топливных форсунок, выполните «Тест утечки топлива», чтобы проверить исправность топливной форсунки.


Отсоедините отрицательный провод аккумуляторной батареи.
Снимите топливные форсунки.
Подключите топливную форсунку к прибору для испытания топливных форсунок.
Измерьте объем топлива, впрыскиваемого каждой топливной форсунки, используя градуированный контейнер. Если величина утечки превышает норму, замените топливную форсунку.
Объем впрыскиваемого топлива:
L3: 61–71 мл /15 с;
LF: 53–69 мл /15 с;
L8: 48–63 мл /15 с.
Поверните ключ зажигания в положение LOCK и снимите перемычку.
Установите форсунки на место.







Проверка факела распыления





2.3.4.4 Проверка факела распыления Мазда 3 2003 года










Рис. 2.222. Нормальный и не нормальный факелы распыления топливных форсунок




Проверьте форму распыления каждой топливной форсунки. Если распыление не соответствует норме, замените топливную форсунку (рис. 2.222).
