Мазда 3. Снятие и установка управляющего масляного клапана (OCV) (L3)
Отсоедините отрицательный провод аккумуляторной батареи.
Снимите пластину отверстия под пробку.
Снимите высоковольтный провод.
Отсоедините разъем управляющего масляного клапана (OCV).
Измерьте сопротивление между выводами A и B омметром.
Снимите шланг вентиляции.
Снимите крышку головки блока цилиндров.
|
|

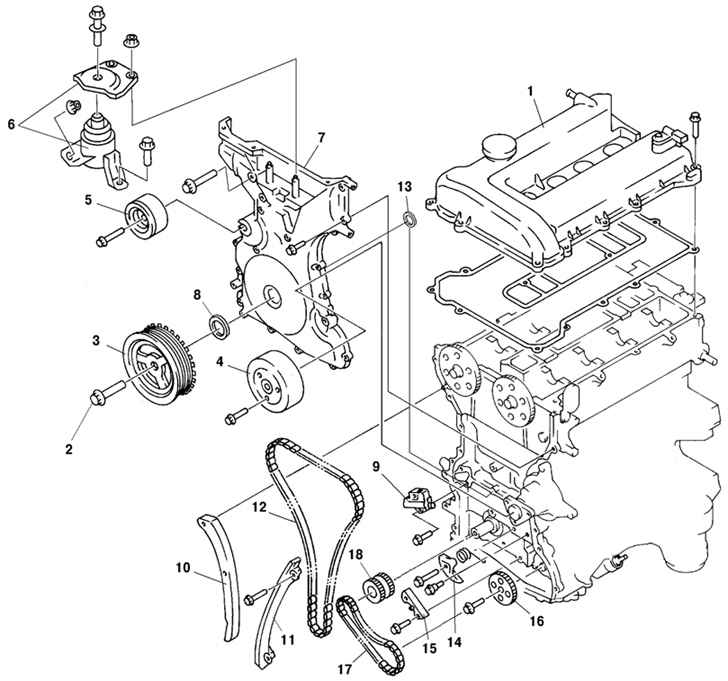

Рис. 2.102.
Компонеты силового агрегата, демонтируемые при
снятии цепи привода механизма газораспределения: 1 –
крышка головки блока цилиндров; 2 – крепежный болт
шкива коленчатого вала; 3 – шкив коленчатого вала; 4
– шкив насоса охлаждающей жидкости; 5 – натяжной
шкив ремня привода; 6 – резиновая опора двигателя №3
и кронштейн крепления двигателя №3; 7 – передняя
крышка двигателя; 8 – передний сальник; 9 –
натяжитель цепи; 10 – рычаг натяжителя; 11 –
направляющая цепи; 12 – цепь привода механизма
газораспределения; 13 – уплотнение; 14 – натяжитель
цепи масляного насоса; 15 – направляющая цепи
масляного насоса; 16 – звездочка масляного насоса;
17 – цепь масляного насоса; 18 – звездочка
распределительного вала
|
Снимите управляющий масляный клапан (OCV) (рис.
2.102).
|
|

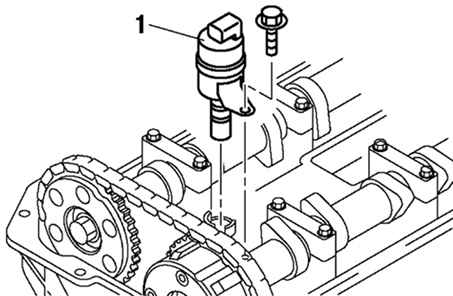

Рис. 2.116.
Снятие управляющего масляного клапана (OCV): 1 –
управляющий масляный клапан (OCV)
|
Установите в порядке, обратном снятию.
