Мазда 3. Снятие и установка исполнительного механизма изменения фаз газораспределения (L3)
|
ПРИМЕЧАНИЕ
Звездочка
распределительного вала исполнительного механизма
изменения фаз газораспределения объединена с самим
механизмом, поэтому снимается вместе с узлом.
|
Снимите цепь привода механизма газораспределения (см. «Снятие и
установка цепи привода механизма газораспределения»).
|
|

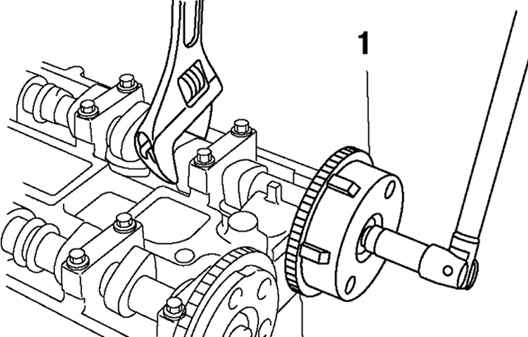

Рис. 2.101.
Снятие исполнительного механизма изменения фаз
газораспределения: 1 – механизм
|
Установите гаечный ключ или аналогичный инструмент в шестигранной части
распредвала для предотвращения вращения (рис.
2.101).
Снимите механизм.
Для установки проделайте те же операции в порядке, обратном снятию.
Момент затяжки болтов исполнительного механизма 69–75 Н·м.
