Мазда 3. Конструкция механизма изменения фаз газораспределения двигателей L8, LF и L3

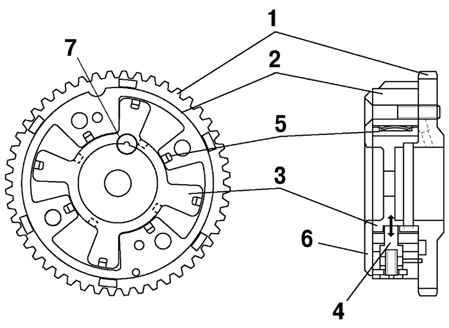

Исполнительный механизм изменения фаз газораспределения сос-тоит из
корпуса, объединенного со звездочкой распределительного вала,
крышки, ротора, объединенного с распредвалом и штифта, который
определяет взаимное положение ротора и корпуса, когда двигатель
остановлен. Кроме того, ротор имеет уплотнение, которое изолирует
отсек опережения и отсек запаздывания открытия или закрытия
клапанов. Крышка и ротор исполнительного механизма изменения фаз
газораспределения имеют пазы, которые используются для правильного
совмещения, при осмотре исполнительного механизма изменения фаз
газораспределения (рис.
2.36).
