СИСТЕМА ОСВЕЩЕНИЯ АВТОМОБИЛЕЙ МАЗ-64227, MA3-54322


Устройство

Схемы включения осветительных приборов показаны на рис. 143 и 144. В систему освещения входят головные фары, фары-прожекторы, противотуманные фары, передние и задние фонари, фонари заднего хода, плафоны кабины и освещения спальных мест, подкапот-ный фонарь, лампы и комплект коммутационной аппаратуры (включатели, переключатели, реле и т. п.).

Головная фара (рис. 145) прямоугольного типа, что значительно улучшает светораспре-деление на дорожном полотне. Фары имеют европейскую асимметричную систему освещения, исключающую ослепляемость водителей встречного транспорта.

Передние фонари скомпонованы в одном корпусе с указателями поворотов. Рассеиватели габаритных фонарей белые, указателей поворота — оранжевые.

Задний фонарь имеет габаритный огонь и огонь сигнала торможения красного цвета, а также указатель поворота с рессеивателем оранжевого цвета. Левый задний фонарь (ФП130В) имеет также в нижней части рассеиватель белого цвета для освещения номерного знака.

Противотуманная фара ФГ152 выполнена с белым рассеивателем прямоугольной формы. Фара снабжена галогенной лампой, что в комплекте со специальным рассеивателем обеспечивает хорошую освещаемость дороги в условиях ухудшенной видимости (туман, дождь и др.).

Управление внешним освещением производится с помощью переключателя 10 (см. рис. 144). Рукоятка переключателя имеет 5 положений:

О — все выключено;

I — включены габаритные огни;

II — включены габаритные огни и ближний свет;

111 — включены габаритные огни и дальний свет;

IV — включены габаритные огни и дальний свет для работы в мигающем режиме.

Положение IV переключателя не фиксированное: при снятии руки с рукоятки переключателя последняя возвращается в исходное положение. Все пять положений переключателя


обозначены соответствующими символами, указывающими какой светотехнический прибор включен.

Противотуманные фары и фары-прожекторы включаются отдельными переключателями, причем в схеме включения фар-прожекторов применена блокировка, исключающая возможность включения фар при ближнем свете.

В табл. 19 приведен перечень ламп, применяемых в светотехнических приборах.

Таблица 19

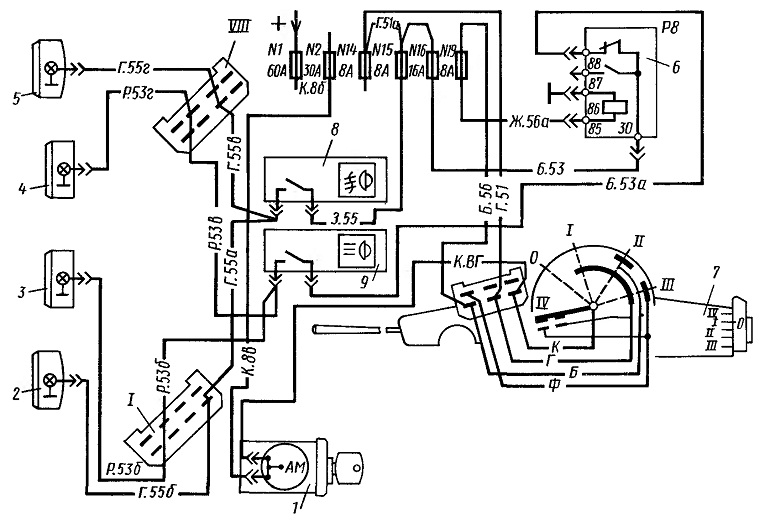

Рис. 143. Схема включения фар-прожекторов и противотуманных фар:
1 — замок-выключатель приборов и стартера; 2, 5 — противотуманные фары; 3, 4 — фары-прожекторы; 6—реле Р8 блокировки фар-прожекторов; 7—под-рулевой переключатель; 8 — выключатель противотуманных фар; 9—выключатель фар-прожекторов; I, VIII — штекерные соединители

Рис. 144. Схема системы освещения:
1 — реле Р8 блокировки фар-прожекторов; 2,5 — передние габаритные фонари; 3, 4 фары; 6 реле Р4 включения фонарей заднего хода; 9 — замок-включатель приборов и стартера; 10 — подрулевой переключатель; 11 — выключатель реле Р4; 12, 17 — фонари заднего хода; 13, 16 — задние фонари; 14, 15 — штепсельные вилки питания прицепа; I, II, III, VII— штекерные соединители

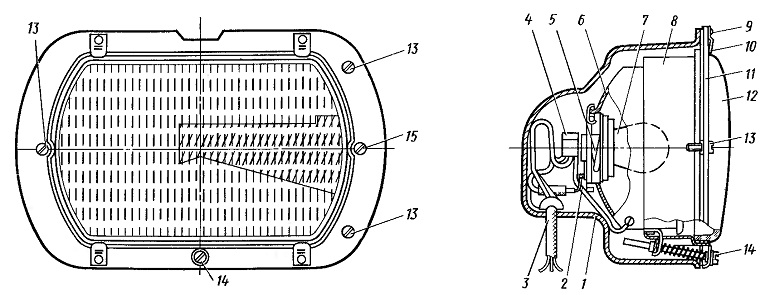

Рис. 145. Головная фара:
1 — защитный колпак; 2 — плоская пружина; 3 — провода; 4 — соединительная колодка; 5 — пружина;
6 отражатель; 7— лампа; 8— корпус фары; 9 — заклепки; 10 — скоба крепления рассеивателя; 11 — ободок; 12 — рассеиватель; 13 — винты крепления фары; 14 — винт вертикальной регулировки; 15 —винт горизонтальной регулировки
