Техническое обслуживание и регулировка коробки передач ЯМЗ-238А автомобилей МАЗ-64227, MA3-54322

Уход за коробкой передач заключается в проверке уровня масла и смене его в картере. Уровень масла в картере должен совпадать с контрольным отверстием. Сливать масло нужно горячим через все сливные отверстия. После слива масла нужно снять крышку в нижней части картера, в которой помешается маслоприемник масляного насоса с магнитом, тщательно промыть их и установить на место. При этом следует обратить внимание на то, чтобы не перекрыть масляную магистраль крышкой или ее прокладкой.

Для промывки коробки передач рекомендуется использовать 2,5—3 л индустриального масла И-12А или И-20А по ГОСТ 20799—75. При нейтральном положении рычага управления коробкой передач на 7—8 мин пускают двигатель, затем его останавливают, промывочное масло сливают и заполняют коробку передач маслом, предусмотренным картой смазки. Недопустимо промывать коробку передач керосином или дизельным топливом.

В процессе эксплуатации привода коробки передач возможны регулировки: положения рычага 3 (см. рис. 47)
переключения передач в продольном направлении;

положения рычага переключения передач в поперечном направлении: блокировочного устройства телескопических элементов продольной тяги.

Для регулировки угла наклона рычага 3 в продольном направлении необходимо ослабить гайки болтов 6 и перемещением тяги 4 в осевом направлении установить угол наклона рычага примерно 85 ° (см. рис. 47) при нейтральном положении в коробке передач.

Регулировка положения рычага в поперечном направлении осуществляется изменением длины поперечной тяги 17, для чего необходимо отсоединить один из наконечников 16 и, отвернув гайки, отрегулировать длину тяги так, чтобы рычаг управления коробкой, находясь в нейтральном положении против включения 6—2 и 5—1 передач, имел примерно угол-, равный 90 ° к горизонтальной плоскости кабины (в поперечной плоскости автомобиля).

Регулировку блокировочного устройства привода переключения передач нужно производить следующим образом:
поднять кабину;
расшплинтовать палец 23 и отсоединить тягу 4 от вилки 22

очистить серьгу 25 и внутреннюю тягу от старой смазки и грязи;

задвинуть внутреннюю тягу до «щелчка» блокировочной втулки 15;

расконтрить гайку серьги 25 и, вставив отвертку в шлиц хвостовика внутренней тяги, вывертывать ее до исчезновения углового люфта серьги;

удерживая хвостовик 24 от проворачивания, затянуть контргайку;

проверить качество регулировки. При смещении блокировочной втулки 21 в сторону пружины 19 внутренняя тяга должна вытягиваться без заеданий на всю длину, а при задвигании тяги внутрь до упора в пазы блокировочная втулка должна перемещаться четко с «щелчком» до упора втулки в нижний выступ серьги.

При регулировке привода следует соблюдать следующие требования;

регулировку производить при поднятой кабине и при неработающем двигателе;

не допускать изгиба и погнутости наружной и внутренней подвижных тяг;

во избежание поломки подсоединение тяги 4 к вилке 22 производить так, чтобы отверстие в серьге под палец 23 располагалось над продольной осью тяги 4\

нейтральное положение коробки передач при поднятой кабине проверять свободным перемещением рычага 18 механизма переключения передач в поперечном направлении (относительно продольной оси автомобиля). Валик 12 при нейтральном положении коробки имеет осевое перемещение, равное 30— 35 мм; при этом ощущается сжатие пружины.

Описанные выше регулировки привода коробки передач следует производить при снятии и установке двигателя и кабины.

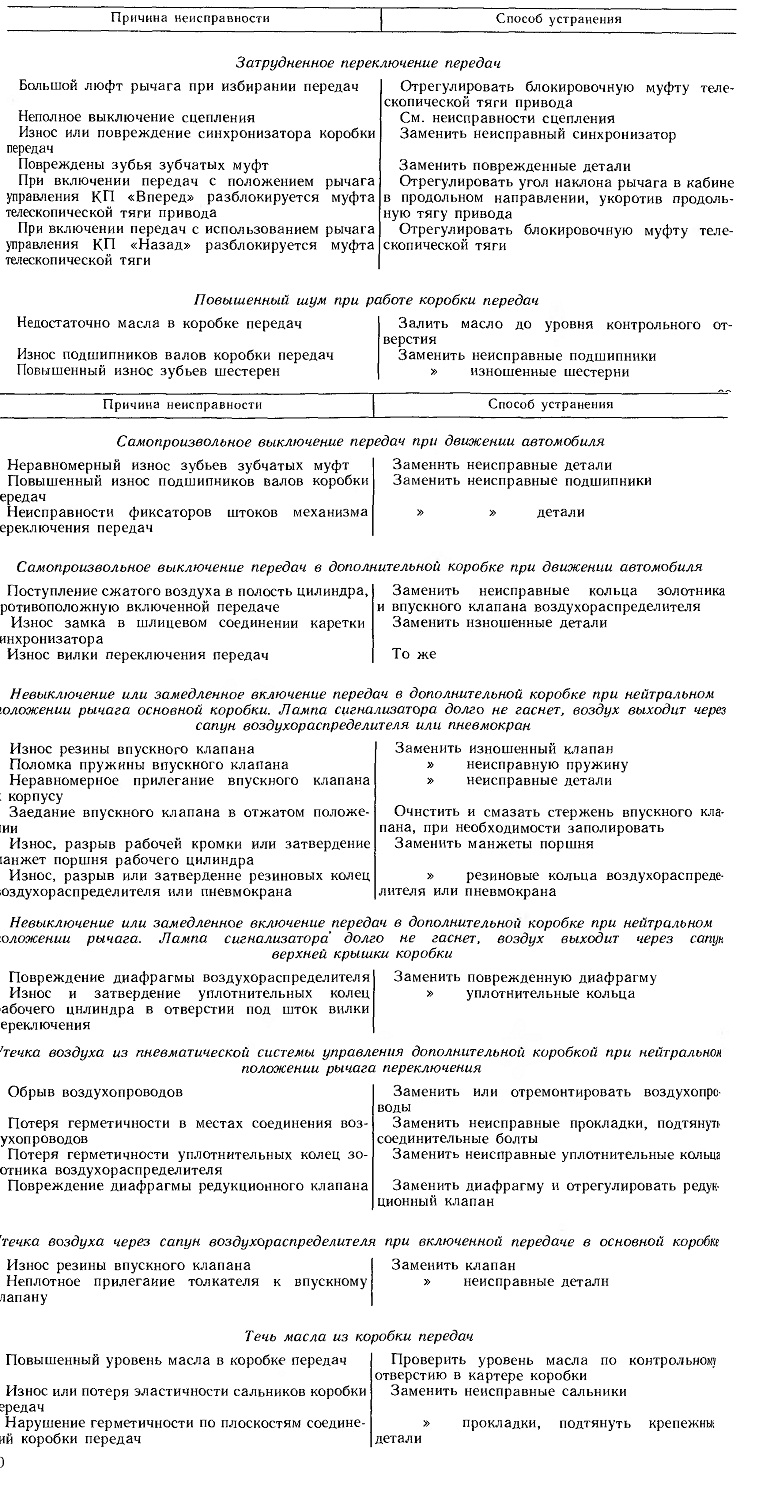

Возможные неисправности коробки передач и ее привода, а также способы их устранения приведены в табл. 5.

Таблица 5
