6.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ АВТОМОБИЛЕЙ МАЗ-500А, МАЗ-504А, МАЗ-516




На автомобиле установлены контрольно-измерительные логометрические приборы магнитоэлектрического типа: указатель температуры воды, указатель уровня топлива, указатели давления воздуха и указатель давления масла, спидометр.

Указатель температуры воды состоит из корпуса, в котором смонтирован пластмассовый каркас, несущий на себе обмотки К1, К2 и КЗ (рис. 118, а). Между обмотками помещена ось, на кото-рую насажен постоянный дисковый магнит 4 и стрелка прибора. В одном углу каркаса запрессован постоянный магнит 3. При отсутствии тока в цепи взаимодействуют поля магнитов 4 и 3 и располагают стрелку в крайнем левом положении. При включении тока последний проходит последовательно соединенные обмотки К2 и КЗ и резистор Rтк (сопротивление температурной компенсации). Одновременно ток проходит по катушке К1 и через нее по полупроводниковому резистору R, установленному в корпусе датчика 1 указателя 2 температуры. Полупроводниковый резистор датчика изменяет свое сопротивление в зависимости от температуры и тем самым регулирует силу тока в цепи катушки К1. Так как в катушках К2 и КЗ сила тока не изменяется, то положение стрелки прибора зависит от взаимодействия постоянных магнитных полей катушек К2 и КЗ с полем катушки К1, изменяющим свою величину. Результирующее поле всех катушек устанавливает дисковый магнит 4, связанный со стрелкой, в соответствующее положение.




Указатель уровня топлива устроен и работает аналогично указателю температуры воды (рис. 118, б) с той лишь разницей, что вместо полупроводникового резистора в датчик встроен реостат, изменяющий свое сопротивление в зависимости от положения поплавка датчика в баке.

Кроме того, в цепь катушки К1 введен дополнительный резистор Rдоб, предназначенный для ограничения силы тока в катушке при выключенном реостате датчика, что предотвращает перегрев изоляции обмотки катушки.

Указатель давления воздуха в системе тормозов. На автомобиле установлены два одинаковых и независимых друг от друга указателя, выполненные по схеме, изображенной на рис. 118, в.
В зависимости от давления воздуха мембрана датчика прогибается, воздействуя на реостат и изменяя величину его сопротивления R. В остальном работа указателей не отличается от работы разобранных выше приборов.

Один из указателей показывает давление в воздушных баллонах автомобиля, другой — непосредственно в тормозных камерах при нажатии на педаль тормоза.

Указатель давления масла в двигателе. Прибор выполнен по схеме, показанной на рис. 118, в, и работает аналогично указателю давления воздуха.

Спидометр. На автомобилях МАЗ установлен электрический спидометр (рис. 119), который отличается от других наличием электрического привода вместо гибкого троса.

На ведомый вал коробки передач насажена трехзаходная червячная шестерня 8, которая входит в зацепление с червячком 9, выполненным как одно целое с валиком. На хвостовике валика

насажена прямозубая цилиндрическая шестерня 7, находящаяся в зацеплении с шестерней 10 привода датчика спидометра. Эти шестерни являются сменными и в зависимости от общего передаточного числа заднего моста и типа шин могут иметь разное количество зубьев.

Привод спидометра оснащен датчиком 13 типа МЭ-302В герметизированного исполнения с закрытой штепсельной вилкой. Датчик представляет собой коммутирующий прибор, преобразующий постоянный ток в пульсирующий ток переменной частоты.

Частота пульсирующего тока зависит от скорости вращения коллектора (якоря) датчика.

Ведомый валик спидометра приводит во вращение коллектор 12 датчика. Коллектор установлен внутри датчика на двух шариковых подшипниках. На траверсах в датчике смонтировано пять электрощеток, которые прижимаются к коллектору пружинами. Ток со щеток поступает в штепсельный разъем 1 и по проводам к электродвигателю 3 спидометра. Для защиты от грязи штепсельный разъем снабжен резиновым кожухом, надетым одной стороной на хлорвиниловую трубку провода, а другой на гайку.

Указатель спидометра представляет собой прибор, скомпонованный как одно целое с электродвигателем. Внутри двигателя установлены три катушки возбуждения, между которыми вращаете,! на двух шариковых подшипниках постоянный магнит.

Катушки возбуждения соединены с контактами и через них с системой датчика. Постоянный магнит заканчивается осью, на которую насажен другой постоянный магнит, вращающий через воз душный промежуток катушку, вместе с которой вращается стрелка прибора. Внутри прибора имеется червячная передача 6 or вала магнита к счетному узлу 5. Кроме того, в корпусе имеется гнездо для установки лампы подсветки шкалы приборов и гнездо с синим светофильтром для установки контрольной лампы «Даль ний свет».

Система электроспидометра питается от аккумуляторных батарей и защищена предохранителем на 2 а.



Рис. 118. Схемы указателей: а — температуры воды; б — уровня топлива; в — давления воздуха и масла;
1 — датчик; 2 — указатель; 3 — постоянный магнит; 4 — постоянный дисковый магнит

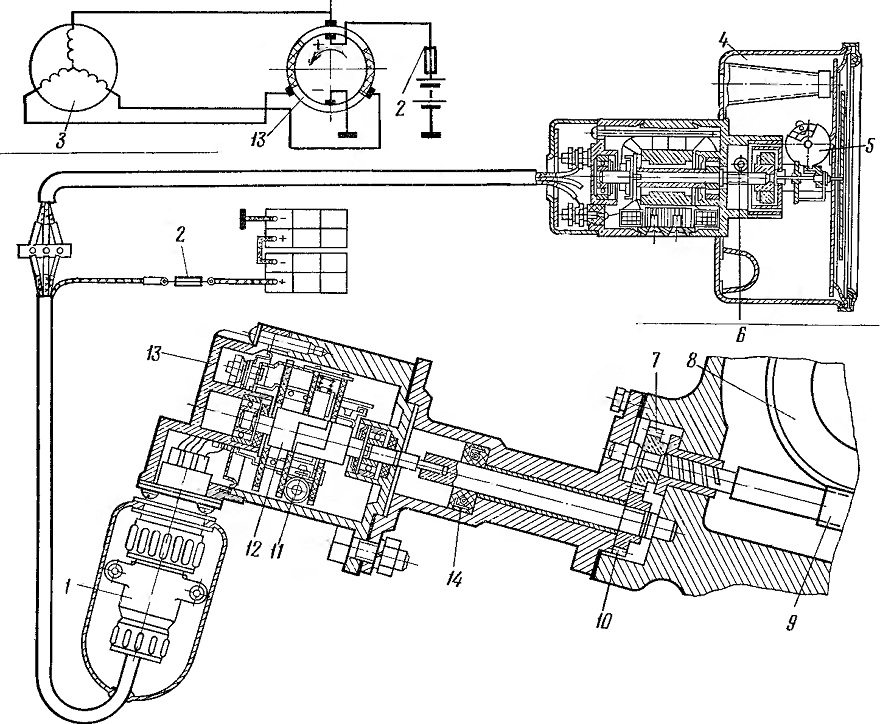

Рис. 119. Схема подключения спидометра:
1 — штепсельный разъем; 2 — предохранитель на 2 а; 3 — электродвигатель спидометра; 4 — спидометр; 5 — счетный узел; 6 — червячная передача; 7 — ведущая цилиндрическая шестерня; 8 — ведущая червячная шестерня; 9 — червяк; 10 — ведомая цилиндрическая шестерня; 11 — искрогасящее сопротивление; 12 — коллектор; 13 — датчик спидометра; 14 — сальник
