КАРДАННАЯ ПЕРЕДАЧА автомобилей МАЗ-500А, МАЗ-504А, МАЗ-516



Устройство

Конструктивно карданные валы автомобилей МАЗ выполнены по единой схеме и отличаются только длиной. У автомобилей МАЗ-500А и МАЗ-516, имеющих наибольшую базу, карданный вал длиннее, чем у короткобазных автомобилей МАЗ-504А.

Небольшие базы автомобилей всего семейства МАЗ-500А позволили осуществить однокардаиную схему, т. е. без промежуточной опоры (как это, например, было у автомобиля МАЗ-200). Карданный вал непосредственно соединяет коробку передач с главной передачей заднего моста. Преимущество такой схемы очевидно, если учесть отсутствие обычно недостаточно долговечной промежуточной опоры и меньшее количество шарнирных соединений.

Карданная передача автомобилей (рис. 70) состоит из карданного вала и двух карданов.

Карданный вал 3 изготовлен из тонкостенной стальной электросваркой трубы. К заднему концу трубы после напрессовки приварена вилка шарнира, а к переднему концу — наконечник со шлицами. На шлицы этого наконечника надета скользящая вилка 7 карданного вала, длина шлицевой части которой больше длины шлицев наконечника. Наличие шлицевого соединения в карданном валу обеспечивает возможность изменения его длины (расстояния между шарнирами) при прогибе рессор, который вызывает некоторое продольное перемещение заднего моста. В этом случае шлицевой конец вала перемещается в скользящей вилке настолько, насколько это необходимо вследствие изменения расстояния между карданами.








Рис. 70. Карданная передача:
1 — фланец-вилка; 2 — балансировочная пластина; 3 — карданный вал; 4 — кольцо сальника; 5 — уплотнительное кольцо; 6 — обойма уплотнительного кольца; 7 скользящая вилка 8 — масленка скользящей вилки; 9 — масленка крестовины; 10 крестовина; 11 — сальник игольчатого подшипника; 12 — стопорная пластина; 13 игольчатый подшипник; 14 — крышка подшипника







Для предохранения шлицевого соединения от повышенного износа в результате загрязнения и потери смазки к скользящей вилке с одной стороны приварена металлическая заглушка, а с другой стороны шлицевого соединения имеется уплотнение, представляющее собой войлочное кольцо 5, смонтированное в металлической обойме 6 в виде колпачковой гайки, прижимающей сальник к торцу скользящей вилки при навертывании на ее резьбовой конец.

Смазка в шлицевое соединение подводится через масленку 8, ввернутую в отверстие на вилке.

Оба кардана, передний и задний, конструктивно выполнены совершенно одинаковыми. Каждый кардан состоит из фланца-вилки 1 и крестовины 10, установленной в ушках вилок на игольчатых подшипниках. Крестовины, изготовленные из высококачественной стали, имеют четыре крестообразно расположенные цапфы. На цапфах крестовины в стаканах смонтированы игольчатые подшипники, не имеющие внутреннего кольца. Поэтому к цапфам крестовины, на которые опираются иголки подшипника, предъявляются требования, аналогичные внутреннему кольцу подшипника. В связи с этим цапфы крестовины подвергаются механической обработке (шлифованию), обеспечивающей высокую геометрическую точность и правильность формы. В игольчатый подшипник 13 установлено 38 игл диаметром 3 мм и длиной 18 мм, подсобранных так, чтобы между иглами и цапфой крестовины был необходимый зазор. Вследствие этого разбирать подшипник и переставлять иглы из одного корпуса в другой не разрешается.

Подшипник вставляется в вилку по ходовой посадке. От осевого перемещения под действием центробежных сил стаканы подшипников удерживаются крышками 14, которые закреплены двумя болтами, ввернутыми в тело вилки. Для предотвращения самоот-вертывания этих болтов установлена тонкая стопорная пластина, усики которой отгибаются на грани болтов. Крестовина в вилке центрируется относительно донышек стаканов игольчатых подшипников. Увеличенные зазоры между торцами крестовины и донышками стаканов подшипников могут вызывать повышенные ударные нагрузки; уменьшенные зазоры могут также привести к разрушению (выдавливанию) донышек подшипников. Поэтому к точности изготовления крестовины, подшипников и вилок, а также к сборке этих деталей предъявляются повышенные требования.

Игольчатые подшипники крестовин уплотняются сальниками 11, смонтированными в стакане подшипников. Сальники подшипников двухкромчатые, имеют масло- и грязезащитные кромки и пружину.

Смазка к игольчатым подшипникам поступает по отверстиям в торцах цапф крестовины из угловой масленки 9, ввернутой в центральную часть крестовины. При заполнении кардана слишком большим количеством смазки и повышений' давления внутри него вследствие нагревания во время работы лишняя смазка вытекает наружу через предохранительный клапан. Это предохраняет сальники подшипников от повреждения в результате повышенного давления смазки.



Карданные валы в собранном виде подвергают на заводе динамической балансировке. Дисбаланс уменьшают с помощью пластин, которые приваривают на скользящей вилке. Величина допустимого дисбаланса во время заводской балансировки не превышает 65 Гсм.

Для обеспечения равномерного вращения карданного вала отклонение осей шарниров в продольной плоскости не должно превышать 3°. Биение вала в сборе с карданами не должно быть больше 1 мм.

На трубах вала и скользящей вилки выбиты стрелки. Поэтому необходимо помечать все детали кардана при разборке карданного вала, чтобы при сборке все детали (вилки, подшипники, крышки и т. п.) устанавливать на те же места, а трубу вала и скользящую вилку собирать так, чтобы стрелки находились на одной линии.

Если балансировка карданного вала нарушена, что может произойти при неправильной сборке или изгибе вилок, ослаблении крепления крышек подшипников, потере балансировочных пластин, то могут появиться вибрации карданного вала, ощущаемые при движении автомобиля с определенной скоростью.









Техническое обслуживание

Обслуживание карданной передачи заключается в периодической смазке карданов и скользящего шлицевого соединения в соответствии с указаниями в карте смазки.

При износе или разрушении сальников игольчатых подшипников их следует заменять новыми, так как цапфы крестовин и сами подшипники быстро изнашиваются в результате загрязнения или вытекания смазки. Необходимо также следить за состоянием сальника на конце скользящей вилки. При нарушении этого уплотнения износ шлицевого соединения возрастет, что может привести к повышенному биению карданного вала. Следует регулярно осматривать крепления крышек игольчатых подшипников, проверять затяжку болтов фланцев карданов. При ослаблении крепления крышек игольчатых подшипников возрастает осевой люфт между донышком подшипника и цапфой крестовины, что может привести к разрушению донышка подшипника или обрыву крепления крышек, а в итоге — к разрушению карданного вала.

Крепление фланцев карданного вала проверять при каждом техническом обслуживании при расторможенном стояночном тормозе, приняв меры для безопасной работы под автомобилем. Рычаг переключения передач при проверке поставить в нейтральное положение, а под шины колес подложить упоры, препятствующие перемещению автомобиля.

Люфт, обнаруженный при покачивании фланцев вилок, должен быть устранен. Для этого отсоединить соответствующий ко-нец карданного вала и, вынув шплинт, надежно затянуть гайку крепления фланцев, после чего вновь зашплинтовать ее.

Карданы и шлицевое соединение карданного вала смазывать в соответствии с рекомендациями карты смазки. Во избежание повреждения сальников подшипников рекомендуется обращать внимание на состояние предохранительного клапана, расположенного ,в центре крестовины. Обязательно перед смазкой очистить его от грязи. Клапан должен срабатывать при давлении 3,5—
5 кГ/см2.

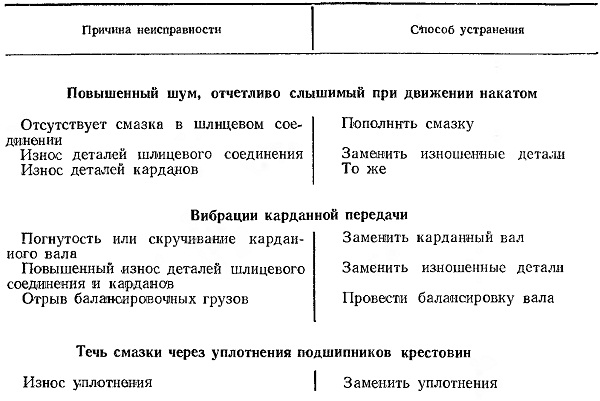

Возможные неисправности карданной передачи и способы их устранения приведены в табл. 6.




Таблица 6





Ремонт

Для ремонта карданного вала снять его с автомобиля и разобрать. При снятии карданного вала с автомобиля вначале отсоединить фланец скользящей вилки, а затем фланец второго конца вала.

Разборку кардана выполнять в следующей последовательности:

зажать вал в тисках, снять стопорные болты и крышки игольчатых подшипников;

при помощи молотка и медной выколотки выбить подшипник крестовины внутрь вилки, а противоположный — наружу и вынуть крестовины из отверстий вилки;
таким же способом выпрессовать подшипники из второй вилки кардана.

Разборка кардана скользящей вилки аналогична.

Игольчатые подшипники разбирать не следует. В каждом подшипнике иглы подобраны комплектно и заменять или добавлять их из другого подшипника не рекомендуется. Неисправный подшипник заменить новым.

После разборки детали промыть в керосине или в дизельном топливе и обдуть сжатым воздухом, после чего проверить состояние игольчатых подшипников, крестовин, шлицевого соединения, сальников и карданного вала.

При осмотре крестовины обращать внимание на состояние шеек под игольчатые подшипники. Наличие вмятин от игл не допускается. Износ шеек крестовины допускается до диаметра 33,58 мм.

Скользящая вилка карданного вала не должна иметь трещин; допускается увеличение ширины впадины шлицев до размера 5,15 мм.

Вал, имеющий вмятины (или скручивание трубы), к дальнейшей эксплуатации непригоден и подлежит замене. Биение карданного вала в любой точке по длине не должно быть более 1 мм. Валы, имеющие большое биение, правят на прессе. Карданный вал после ремонта рекомендуется отбалансировать, так как повышенный дисбаланс (более 130 Гсм) может привести к серьезной аварии.

Допускается уменьшение толщины шлица (на шлицевом хвостовике вала) до размера 4,8 мм.

Карданный вал собирают в последовательности, обратной разборке. При этом необходимо, чтобы:

перед сборкой игольчатые подшипники были промыты и смазаны трансмиссионным маслом, а шлицевое соединение скользящей вилки смазкой 1-13;

крестовина кардана провертывалась в игольчатых подшипниках свободно, без заеданий;

ушки скользящей вилки и вилки карданного вала находились в одной плоскости. Для этого стрелки, выбитые на валу и скользящей вилке, должны быть расположены на одной прямой;

скользящая вилка перемещалась по шлицам карданного вала от усилия руки без ощутимой угловой игры.
