МАЗ-500А, МАЗ-504А, МАЗ-516. Техническое обслуживание сцепления ЯМЗ-236К и регулировка его привода

Техническое обслуживание сцепления заключается в периодической его проверке, смазке привода и выжимного подшипника в соответствии с картой смазки. Периодически требуется следить за затяжкой болтов крепления картера сцепления к картеру маховика. Момент затяжки должен составлять 8—10 кГм. Болты затягивать равномерно, последовательно, крест-накрест. После затяжки болты застопорить отгибанием усиков стопорных пластин на грани головок болтов.

Регулировка сцепления и его привода. В эксплуатации предусмотрены следующие регулировки сцепления и его привода: регулировка величины отхода среднего ведущего диска для обеспечения необходимых зазоров между рабочими поверхностями сцепления при его выключении;

регулировка зазора между торцом крышки корпуса клапана и регулировочной гайкой (см. рис. 63);

регулировка свободного хода педали сцепления.

При регулировке величины отхода среднего ведущего диска необходимо:

снять крышки 18 и 23 (см. рис. 62) люков картера сцепления и картера маховика;

при включенном сцеплении установить рычаг коробки передач в нейтральное положение;

проворачивая маховик, ввернуть до упора в средний ведущий диск 26 все четыре регулировочных винта 3, отвернув предварительно контргайки 2;

проворачивая маховик, отвернуть все регулировочные винты на один оборот и законтрить контргайками. Во избежание нарушения отрегулированного зазора контргайки затягивать при зафиксированном винте без значительных усилий.

Эта регулировка создает зазор 1 мм между регулировочными винтами и средним ведущим диском, за счет которого обеспечиваются гарантированные зазоры между ведомыми дисками и поверхностями трения маховика, среднего ведущего и нажимного дисков при выключении сцепления.

Зазор между торцом задней крышки корпуса клапана и регулировочной гайкой должен быть равен 3,5+0>2 мм (см. рис. 63). Этот зазор проверять через одно ТО-2. Для регулировки данного зазора необходимо, ослабив контргайку, с помощью регулировочной гайки 18 установить указанный зазор и затянуть контргайку.

Свободный ход педали сцепления, который должен составлять 34—43 мм, проверяют линейкой при спущенном из пневмосистемы воздухе (при каждом ТО-1).

Прежде чем приступить к регулировке свободного хода педали сцепления, необходимо убедиться, что зазор между задней

крышкой корпуса клапана и регулировочной гайкой находится в пределах 3,5+0'2 мм.

Регулировку свободного хода педали сцепления выполнять в следующей последовательности:

отсоединить двуплечий рычаг 21 от вилки 20 штока клапана и вилки 25 штока цилиндра;

отвести поршень цилиндра в крайнее нижнее положение, а нижний конец двуплечего рычага 21 назад до упора. При этом положении рычага отверстия вилки штока цилиндра и рычага должны быть примерно наполовину не совмещены. В случае отклонения отверстий на большую или меньшую величину необходимо вращением штока 26 в вилке довести несовмещение отверстий до указанной величины;

соединить рычаг с вилкой штока цилиндра, а вилку штока клапана с рычагом при крайнем нижнем положении поршня цилиндра. При этом расстояние между отверстиями вилок 11 и 20 регулируют вращением вилок-

Если по мере износа фрикционных накладок ведомых дисков сцепления возможность укорачивания и уменьшения расстояния между вилками штока 26 цилиндра будет исчерпана, смять двуплечий рычаг 21 с вала вилки выключения сцепления, переставить его на один шлиц против часовой стрелки и отрегулировать в описанном выше порядке.

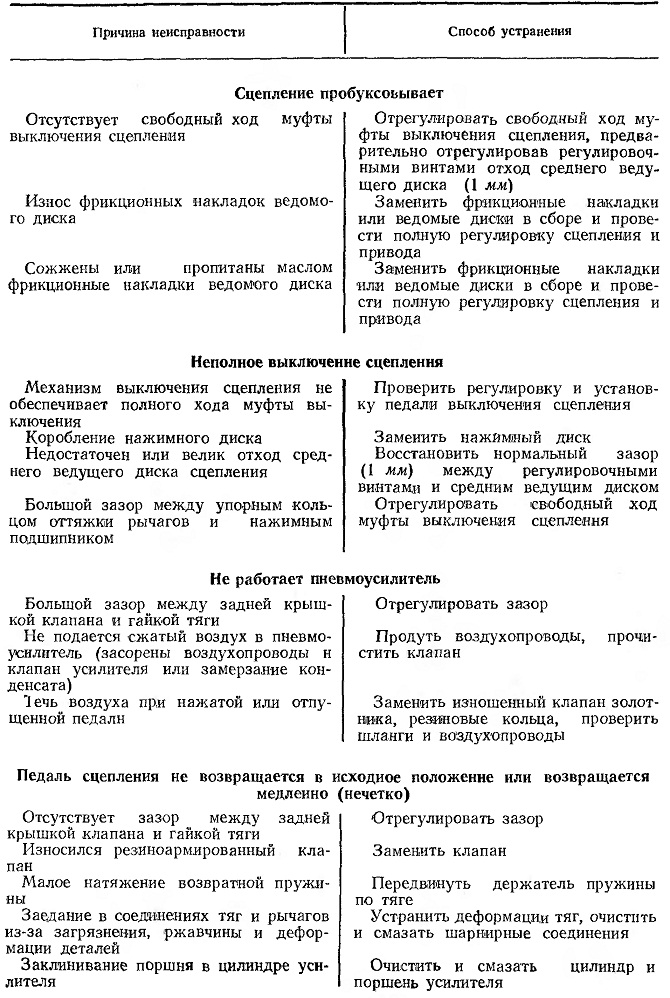

Возможные неисправности сцепления, его привода и способы их устранения приведены в табл. 4.

Т а б л и ц а 4
