2.

МЕХАНИЗМ ГАЗОРАСПРЕДЕЛЕНИЯ ДВИГАТЕЛЯ ЯМЗ-236 АВТОМОБИЛЕЙ МАЗ-500А, МАЗ-504А, МАЗ-516

 Устройство

Особенностью конструкции газораспределительного механизма двигателя ЯМЗ-236 является применение качающихся толкателей, снабженных роликами (рис. 11).

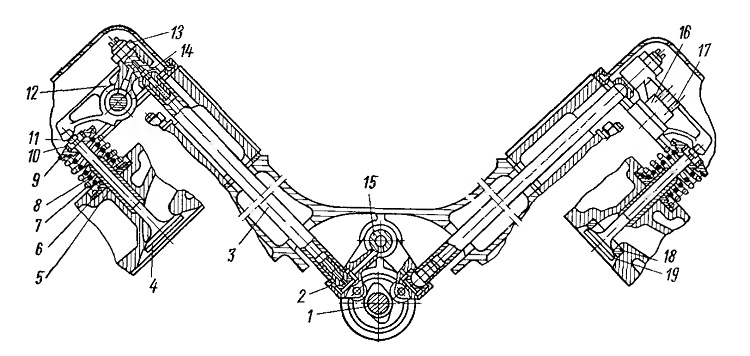

Рис. 11. Механизм газораспределения:
1 — распределительный вал; 2 — толкатель; 3 — штанга толкателя; 4 — впускной клапан; 5 — направляющая втулка; 6 —- шайба пружин клапана; 7 — наружная пружина;
8— внутренняя пружина; 9 — тарелка пружин клапана; 10 — втулка тарелки пружин клапана; 11 — сухарь; 12 — коромысло; 13 — гайка регулировочного винта; 14 — регулировочный винт; 15 — ось толкателей; 16 — опора; 17 — болт крепления оси коромысла; 18 — седло выпускного клапана; 19 — выпускной клапан

Каждый цилиндр имеет два клапана — один впускной, другой выпускной. Клапаны перемещаются в металлокерамических направляющих втулках при помощи кулачков распределительного вала через роликовые толкатели.

Распределительный вал расположен в средней части развала цилиндров и приводится во вращение от коленчатого вала парой цилиндрических шестерен со спиральными зубьями. Боковой зазор в зацеплении — 0,09 — 0,22 мм. На торцах шестерни выбиты метки (рис. 12), совпадение которых должно быть обеспечено при сборке двигателя. Высота подъема впускных и выпускных клапанов составляет 13,5 мм.



Распределительный вал кованый из стали 45. Он имеет четыре опорные шейки диаметром 54 мм. Профили этих кулачков впускных и выпускных клапанов одинаковы. Поверхности всех опорных шеек и кулачков вала закалены с нагревом токами высокой частоты на глубину 2,5—3,5 мм до твердости HRC 52—56.

В передней опорной шейке вала просверлено сквозное отверстие диаметром 4 мм для пульсирующего подвода масла к механизму привода клапанов.

На переднем конце вала имеется ступица со шпоночной канавкой для установки шестерни распределительного вала.

Между шестерней и передней опорной шейкой распределительного вала установлен упорный фланец для ограничения осевых перемещений распределительного вала (в пределах 0,121— 0,265 мм) и предохранения от выпадания оси толкателей. Упорный фланец прикреплен к переднему торцу блока цилиндров двумя болтами, законтренными от самоотвертывания стопорными шайбами.




Шестерня распределительного вала изготовлена горячей штамповкой из стали 40Х с закалкой и отпуском до твердости НВ

241—286. Число зубьев шестерни—84, модуль (по нормали) —2,5. Угол зацепления для всех шестерен газораспределения и привода агрегатов двигателя равен 12°, угол наклона винтовой линии зуба 20°.

Шестерня стопорится на валу призматической шпонкой и крепится гайкой с замковой шайбой. К шестерне распределительного вала крепится ведущая шестерня привода топливного насоса, которая внутренней обработанной цилиндрической поверхностью центрируется на бурте шестерни распределительного вала.



Толкатель 2 (см. рис. 11) представляет собой жесткий качающийся рычажок, изготовленный из стали 45. На одном конце толкателя имеется отверстие, в которое запрессованы заподлицо две свертные втулки, изготовленные из бронзовой ленты ОЦС 4-4-2,5.

На противоположном конце толкателя установлена опорная пята штанги и ролик. Каленый ролик с игольчатым подшипником расположен в профрезерованной прорези на оси, запрессованной в отверстие, выполненное непосредственно в толкателе.

Применение подшипников качения в приводе клапанов обеспечивает надежную и долговечную работу механизма газораспределения.

Рис. 12. Шестерни распределения и привода агрегатов:
1 шестерня привода масляного насоса; 2 — промежуточная шестерня; 3 — шестерня коленчатого вала; 4 — шестерня распределительного вала; 5 — ведущая шестерня привода топливного насоса; 6 — шестерня привода вентилятора; 7 — ведомая шестерня привода топливного насоса; а и в — боковые зазоры в зацеплении шестерен


Над роликом в теле толкателя выполнено отверстие, в которое запрессована каленая пята из стали ШХ15, имеющая твердость HRC 58—63. Для подачи смазки к рабочей поверхности пяты и через штанги к подшипникам коромысла клапана в теле пяты и толкателя просверлены масляные каналы.





Штанги толкателей изготовлены из стальной бесшовной трубы. Сферические поверхности наконечников цементированы на глубину 0,6—0,9 мм и закалены до твердости HRC 56—62.

Для прохода смазки через полости штанг к подшипникам коромысел клапанов в наконечниках штанг толкателей просверлены масляные каналы.





Коромысло клапана. Особенностью конструкции коромысел и деталей их крепления является то, что коромысла установлены на индивидуальные оси. Коромысла и все детали их крепления унифицированы.

Коромысла клапанов — кованые, изготовлены из стали 45. На коротком плече коромысла имеется разьбовое отверстие для установки регулировочного винта.

Конец длинного плеча коромысла обработан под цилиндрическую площадку, поверхность которой закалена т. в. ч. на глубину 2—5 мм до твердости HRC 56—63 и отшлифована; через эту площадку при работе двигателя передаются усилия на торец клапана.

Смещение линий касания цилиндрической поверхности коромысла с осью торца клапана обеспечивает равномерное распределение максимальных нагрузок на втулки клапана.

Подшипниками коромысла служат две втулки из бронзовой ленты ОЦС 4-4-2,5, запрессованные в отверстие коромысла.

Кольцевое пространство между втулками соединено каналом с резьбовым отверстием под регулировочный винт и служит для подачи смазки к подшипникам коромысла.

Конец регулировочного винта, выступающий над плоскостью коромысла, имеет прорезь под отвертку и резьбу для навертывания контргайки. Прорезь необходима для регулировки зазора между коромыслом и торцом стержня клапана. Через масляные каналы регулировочного винта смазка подается к подшипникам коромысел клапанов.

Каждое коромысло установлено на отдельной оси, крепящейся к плоскости головки одним болтом. Осевой зазор коромысел ограничивается стопорными кольцами, установленными в канавки на концах осей коромысел.

Клапаны. Впускной клапан изготовлен из стали 4Х10С2М (ЭИ-107) с последующей закалкой до твердости HRC 35—40. Торец стержня клапана в месте контакта с коромыслом закален на глубину 2—3 мм до твердости HRC 50—67.

Диаметр тарелки впускного клапана равен 61 мм, угол рабочей фаски — 12Г4-30', диаметр стержня клапана —12 мм

Выпускной клапан изготовлен из стали 4Х14Н14В2М (ЭИ-69) с последующей закалкой до твердости HRC 25—30 (НВ 255—286). К торцу стержня клапана приварен встык наконечник из стали 40ХН, поверхность которого закалена на глубину 2—3 мм до твердости HRC 50—57.

Диаметр тарелки выпускного клапана равен 48 мм, угол рабочей фаски 91°+30'; диаметр стержня клапана—12 Zoo™ мм-Поверхность рабочей фаски выпускного клапана направлена стеллитом ВЗК; твердость наплавленного слоя — HRC 40—45.

Стержни обоих клапанов графитированы.

Направляющие втулки клапанов после механической обработки пропитывают минеральным маслом 20 (веретенное 3) в течение 2 ч при температуре 85—95°С. Окончательно внутренние поверхности направляющих втулок до диаметра 12+°>019 мм обрабатывают после запрессовки их в головку цилиндров. Стержни клапанов смазываются маслом, которое вытекает из сопряжений коромысел и разбрызгивается клапанными пружинами.

Каждый клапан имеет по две пружины, комплекты которых являются унифицированными для обоих клапанов. Наличие двух пружин обеспечивает приводу высокую резонансную характеристику. Наружная и внутренняя пружины клапана имеют противоположно направленную навивку.

Обе пружины изготовлены из пружинной проволоки 50ХФА.

Наружная пружина
Общее число витков . . ............................8±0,15

Направление навивки................. правое

Длина пружины, мм:

в свободном состоянии............................74

под нагрузкой 25±1,5 кГ........................56

» » 44,6+ 2,67 кГ......................42



Внутренняя пружина

Общее число витков..................................9±0,15

Направление навивки................. левое

Длина пружины, мм:

в свободном состоянии............................63

под нагрузкой 12,8±0,75 кГ......................50

» » 25,6±1,5 кГ......................37

Нижними концами пружины опираются на шайбы, верхними — на тарелки пружин клапана. Шайбы и тарелки изготовлены из стали 20 и цианированы на глубину 0,1—0,2 мм.

Тарелки пружин клапана крепятся на стержне клапана с помощью двух сухарей; выступающие пояски сухарей входят в кольцевую канавку на стержне клапана.

Существенно повышается долговечность рабочих фасок клапанов, седел и торцов стержней клапанов, если клапану обеспечить

возможность проворачивания относительно седла. В двигателях ЯМЭ-236 клапанные сухари зажимаются не непосредственно верхней тарелкой пружин, а через дополнительную коническую втулку.

Цианированная коническая втулка своим нижним концом опирается на плоскую поверхность донышка тарелки. Момент трения на этой поверхности очень мал, что дает возможность клапану проворачиваться при работе.
