Регулировка света фар и замена ламп в фарах автомобилей MA3

Регулировка света головных фар производится регулировочными винтами, находящимися под декоративным ободком фары. При повороте этих винтов отверткой оптический элемент фары перемещается вверх-вниз, а также влево-вправо. Регулировка противотуманных фар производится путем ослабления гайки крепления фары и поворотом корпуса фары вверх-вниз, влево-вправо.

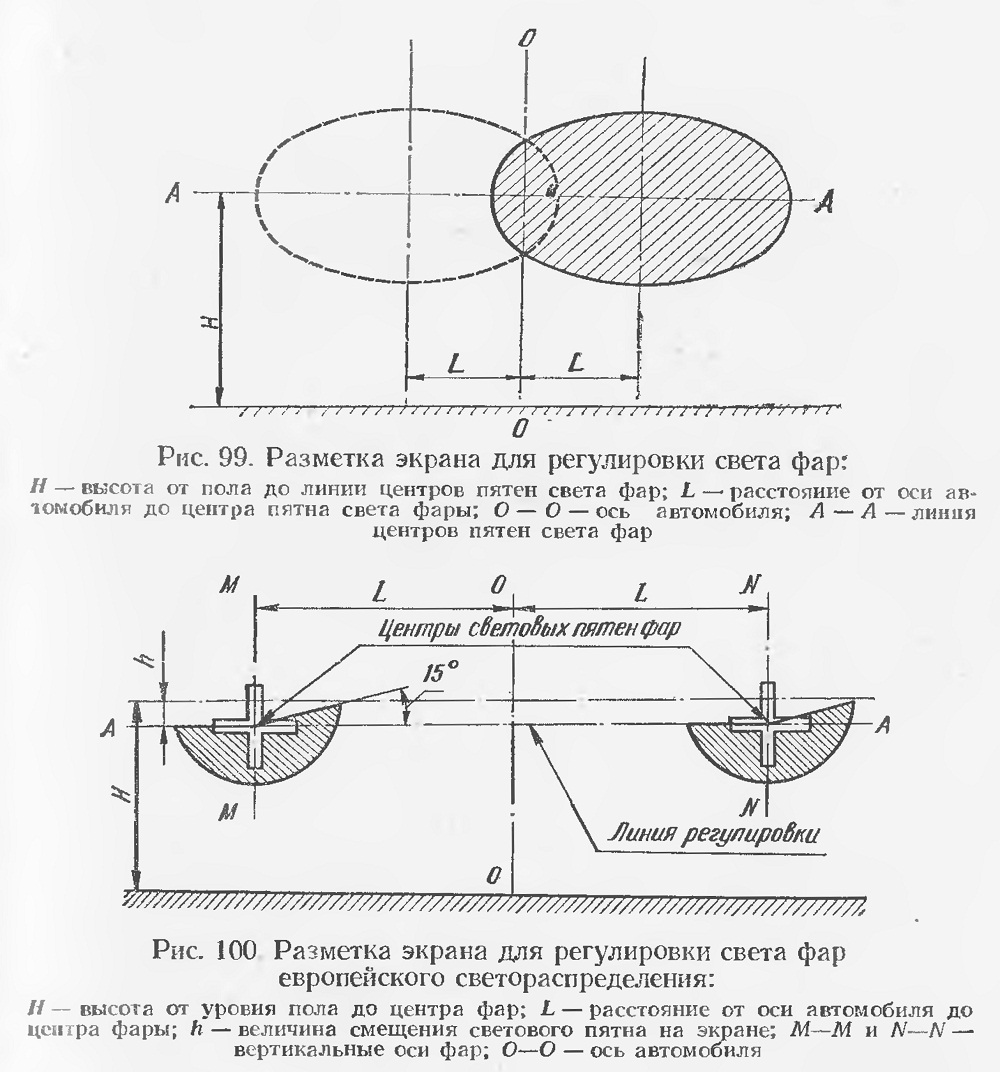

При регулировке фар автомобиль должен находиться на ровной гпощадке перпендикулярно экрану. Расстояние между фара-ми и экраном должно быть равно 7,5 м. Свет фар регулируется так, чтобы центр световых пятен располагался на экране, как показано на рис. 99 и 100.

Значение величины Н и L для регулировки головных и противотуманных фар приведено в табл. 8.

Регулировку фар производят при включенном дальнем свете поочередно (закрывая левую фару, регулируют правую и наоборот) .

При установке па автомобили фар с европейским асимметричным светораспределением (на рассеивателе фары имеется вписанная в круг буква «Е» с цифровой индексацией) регулировка фар производится по специальному экрану, показанному на рис. 100. Значение величин Н=760 мм, h= 75 мм и L=832,5 мм.


Таблица 8

Данные для регулировки света фар

Регулировку фар с европейским асимметричным светом в отличие от обычных фар производят нри включенном ближнем свете.

При правильно отрегулированной фаре верхняя граница левой части светового пучка ближнего света должна совпадать с горизонтальной осью А—Л, вертикальные оси М—М (для левой фары) и N—N ( для правой фары) должны проходить через точку пересечения горизонтального и наклонного (под углом 15°) участков светового пятна.

Для замены ламп в головных фарах нужно снять декоративный ободок, вынуть оптический элемент, снять с него контактную колодку, нажав на нее и повернув против часовой стрелки до упора. Вынуть лампу, вставить новую и собрать фару в обратном порядке.

Для замены лампы в противотуманной фаре необходимо отвернуть гайку крепления фары и снять фару, отвернуть винт крепления ободка и снять оптический элемент с ободком, отвернуть защитную колодку, снять клеммную крышку и вынуть лампу, заменить ее и собрать фару в обратном порядке.

При поломке или трещинах на рассеивателе фары нужно разобрать фару и заменить рассеиватель. Для этого следует отогнуть зубцы отражателя, завальцованные на рассеиватель, удалить поврежденный рассеиватель, уложить резиновую прокладку, новый рассеиватель и завальцевать зубцы.

Завальцовка производится на специальном приспособлении, одновременно обеспечивающем загибку всех зубцов.
