Регулировка зазоров в шаровых пальцах гидроусилителя руля автомобилей MA3

Зазоры в шаровых пальцах проверяют при работающем двигателе резким повертыванием рулевого колеса вправо и влево.


Б шарнире продольной рулевой тяги люфта не должно быть. Б шарнире сошки при неработающем двигателе люфт должен быть не более 4 мм, а при работающем двигателе — до 2 мм.

Появление зазоров в шаровых пальцах существенным образом сказывается на общем люфте рулевого управления. Чаще всего зазор увеличивается в шаровом пальце 9 (рис. 92), к которому подсоединена продольная тяга, так как через этот палец передается значительно большее усилие, чем через шарнир сошки.

Для осуществления регулировки зазоров в шаровых пальцах гидроусилитель необходимо подвергнуть частичной разборке, поэтому лучше всего регулировку производить на снятом гидроусилителе.

Для регулировки зазора в шарнире тяги необходимо:

1) снять трубопроводы;

2) зажать гидроусилитель в тиски (рис. 93) и ослабить контргайку 11 крепления цилиндра (рис. 92);

3) вывернуть корпус шарниров из цилиндра;

4) закрепить корпус шарниров в тисках, ослабить стопорный винт 13 в гайке 12

5) спецключом завернуть гайку 12 до упора (рис. 94), после чего надежно затянуть стопорный винт 13

6) собрать корпус шаровых пальцев с цилиндром, затянуть до конца и отвернуть до положения, позволяющего подсоединить трубопроводы.

Для регулировки зазора в шарнире сошки необходимо;

1) закрепить гидроусилитель в тисках;

2) снять крышку 1 распределителя (рис. 92), расшплинтовать И отвернуть гайку 2;

3) отвернуть болты 16 крепления корпуса золотника и снять корпус вместе с золотником;

4) вывернуть стопорный винт 7;

5) завернуть пробку 6 до упора и отвернуть назад до совпадения отверстия под винт 7 с ближайшей прорезью стакана 8;

6) завернуть стопорный винт 7 до упора;

7) установить и закрепить корпус золотника;

8) вставить золотник в гнездо корпуса, поставить стопорное кольцо 3, затянуть гайку 2 до упора, отвернуть на 1/12 оборота и зашплинтовать ее;

9) установить и закрепить крышку 1;

10) установить на место трубопроводы;

11) установить гидроусилитель на автомобиль.

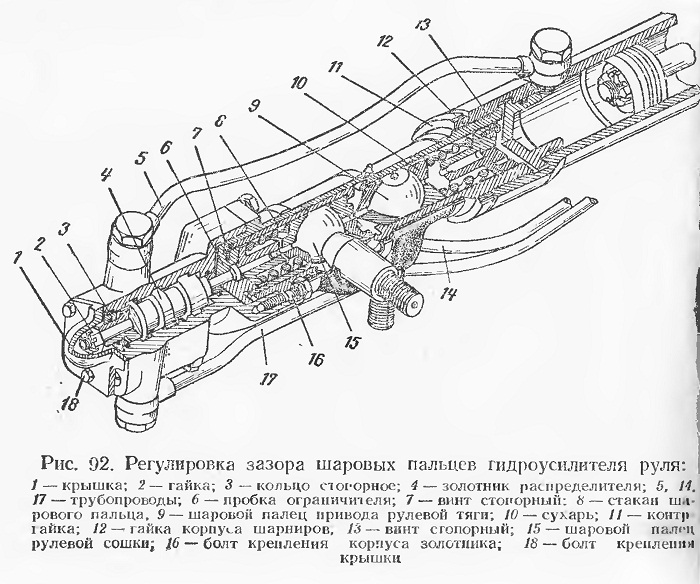

Рис. 92. Регулировка зазора шаровых пальцев гидроусилителя руля
