ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ автомобилей MA3-5335, МАЗ 5549, МАЗ-5429, MA3-5430, МАЗ-504В



К каждому автомобилю завод прилагает комплект водительского инструмента и принадлежностей, который хранится в инструментальном ящике, расположенном под платформой (на седельных тягачах и самосвалах — за кабиной водителя) (рис. 83). Комплект предназначен для использования на линии и в гараже при техническом обслуживании и мелком ремонте автомобиля.

Помимо комплекта водительского инструмента каждое автохозяйство должно иметь инструмент для ремонта, приспособления для разборки и сборки, съемники, специальные развертки.

Перечень прилагаемого инструмента и принадлежностей приведен в табл. 2.

В комплект водительского инструмента и принадлежностей входит гидравлический домкрат, который предназначен для поднятия тягача при ремонте и в других необходимых случаях.

Грузоподъемность домкрата 12 т, высота подъема груза — 130—180 мм, объем заливаемой рабочей жидкости — 450—500 см3, состав рабочей жидкости — 60% трансформаторного и 40% индустриального масла.





Домкрат работает следующим образом. Запорный шток 13 (рис. 84) во время подъема груза должен быть завернут. При поднятии рычага 9 вверх плунжер нагнетательного цилиндра 8 поднимается, и рабочая жидкость из корпуса 14 через всасывающий  канал и всасывающий клапан попадает в цилиндр нагнетательного плунжера 8.

При опускании рычага вниз плунжер нагнетательного цилиндра опускается и вытесняет жидкость, под давлением которой закрывается всасывающий клапан 11 и открывается нагнетательный 12. Через нагнетательный клапан по каналу жидкость поступает

в рабочий цилиндр 2 и давит на рабочий плунжер 3. По мере качания рычага объем жидкости под рабочим плунжером увеличивается, и он поднимается вверх.

Для ограничения высоты подъема рабочего плунжера служит перепускная канавка, по которой жидкость из рабочего цилиндра поступает в корпус.

Для опускания груза необходимо повернуть запорный шток на 2—3 оборота против часовой стрелки. При отвернутом штоке и нагрузке на рабочий плунжер рабочая жидкость равномерно перетекает из рабочего цилиндра в корпус домкрата, При этом рабочий плунжер опускается в крайнее нижнее положение.









Рис. 83. Комплект водительского инструмента

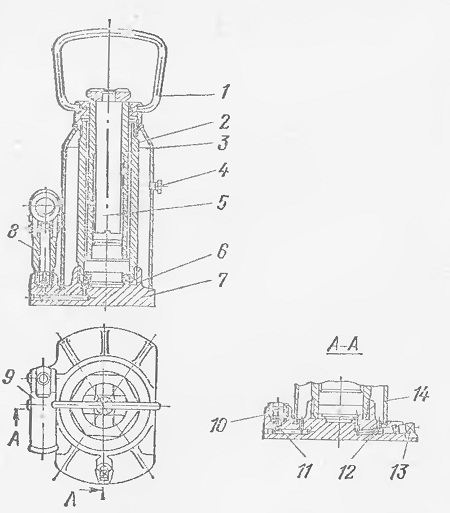

Рис. 84. Домкрат:

1 — ручка; 2 — рабочий цилиндр; 5 — рабочий плунжер; 4 — пробка; 5—винт домкрата; 6 — кольцо; 7 — основание; 8 — цилиндр нагнетательного плунжера; 9 — рычаг; 10— манжета; 11 — всасывающий клапан; 12 — нагнетательный клапан; 13 — шток запорный; 14 — корпус













Таблица 2
Перечень водительского инструмента и принадлежностей



Наименование

Позиция н рис. 83

а Кол имеет- во

Сумка для инструмента большая в сборе . . , .

А

1

Сумка для инструмента малая в сборе .....

в

1

Отвертка

1

1

Ключ гаечный разводной

2

1

Бородок       .......

3

1

Зубило . . . .

4

1

Молоток     ,

5

1

Ключ гаечный двусторонний 27x30 ......

6

1

Ключ гаечный накидной 19x22 ........

7

1

Ключ гидроусилителя руля ..........

8

1

Ключ гайки амортизатора и пробок рулевых тяг

9

1

Манометр шинный в чехле

10

1

Лампа переносная

11

1

Ключ гаек ступицы заднего колеса и гайки диф­ференциала

12

1

Съемник форсунок

13

1

Ключ контргайки поворотного кулака и подшип­ников ступицы переднего колеса

14

1

Ключ торцовый 24 мм для подтяжки гаек шпилек головок цилиндров и пробки картера заднего моста

15

1

Ключ торцовый гаек колес ,             «...

16

1

Лопатка для монтажа шин и вороток гидравли­ческого домкрата

17

1

Лопатка монтажная

18

1

Ключ гаечный накидной 36x38 ........ . I

19

1

Ключ гаечный двусторонний 24x27

20

1

Ключ подъема запасного колеса (только для авто- 1 мобиля МАЗ-5429)        1

21

1

Ключ гаечный двусторонний 32 х 36 .......

22

1

Ломик для поворота коленчатого вала ..... 1

23

1

Таль для подъема запасного колеса (только для 1 автомобилей MA3-5335 и МАЗ-5549) .....

24

1

Домкрат гидравлический на12т ........

25

i

Шланг для накачивания шин

26

1

Шприц рычажно-плунжерный для смазки .... 1

27

1

Ключ торцовый на 19

28

1

Ключ гаечный двусторонний 13x17

29

1

Ключ гаечный двусторонний 19x22 ......

30

1

Плоскогубцы автомобильные

31

1





Наименован ие

Позиция UP рис. S3

Количест­

во

Отвертка В 175x0,7

32

1

Ключ гаечный накидной 17x19 ...о....

33

1

Вороток ,

34

1

Поводок торцового ключа компрессора .....

35

1

Ключ гаечн ый двусторон ни й 8 х 10

36

1

Ключ торцовый на 12

37

1

Ключ гаечный двусторонний 10x12

38

1

Ключ торцовый для гаек компрессора

39

1

Щуп для проверки зазоров

40

1

Ключ торцовый на 10

41

1

Головки торцового ключа                . . .

42

1

Вороток

43

1

Колпачки ниппельные

—.

7



—

1



—

2
