Тормоз-замедлитель автомобилей MA3-5335, МАЗ 5549, МАЗ-5429,
MA3-5430, МАЗ-504В
Тормоз-замедлитель — моторный, компрессионного типа, предназначен для
притормаживания автомобиля на затяжных спусках горных дорог. Применение
тормоза-замедлителя значительно снижает энергонагруженность колесных
тормозных механизмов. Действие тормоза основано на создании
противодавления в выпускном трубопроводе путем перекрытия его проходного
сечения дроссельной заслонкой. Дроссельная заслонка установлена в
выпускном трубопроводе двигателя перед глушителем. Она представляет
собой литой корпус с поворотной заслонкой, которая при помощи рычага 7
(рис. 44) перекрывает выпускной трубопровод.
Поворот рычага 7, а следовательно, и заслонки осуществляется при помощи
механического привода, сблокированного при помощи рычага 5 с приводом
останова двигателя.
Включение тормоза осуществляется водителем в кабине
при помощи рукоятки, установленной на кронштейне с правой стороны.
Благодаря сблокированному приводу одновременно с включением тормоза
прекращается подача топлива.
Для выключения тормоза необходимо задвинуть рукоятку до упора.

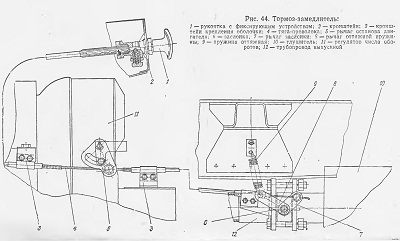

Рис 44
