Передняя ось и рулевые тяги автомобилей MA3-5335, МАЗ 5549, МАЗ-5429, MA3-5430, МАЗ-504В

Передняя ось в сборе показана на рис. 29.

Поворотные цапфы соединены рулевой трапецией, состоящей из двух рычагов 19 и трубчатой поперечной тяги 17. На концы поперечной тяги навернуты штампованные стальные наконечники.

Самоотвинчивание тяги предохраняется двумя стяжными болтами на каждом наконечнике.

Продольная трубчатая рулевая тяга (рис. 30) соединяет верхний левый рычаг с гидроусилителем при помощи вставных шаровых пальцев.

Поперечная рулевая тяга показана на рис. 31.

К внутреннему фланцу ступицы крепится тормозной барабан. С наружной стороны ступицы на шести фигурных спицах посредством прижимов крепится обод колеса.

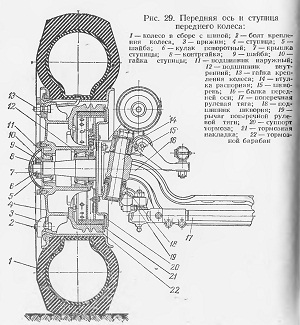

Рис. 29. Передняя ось и ступица переднего колеса

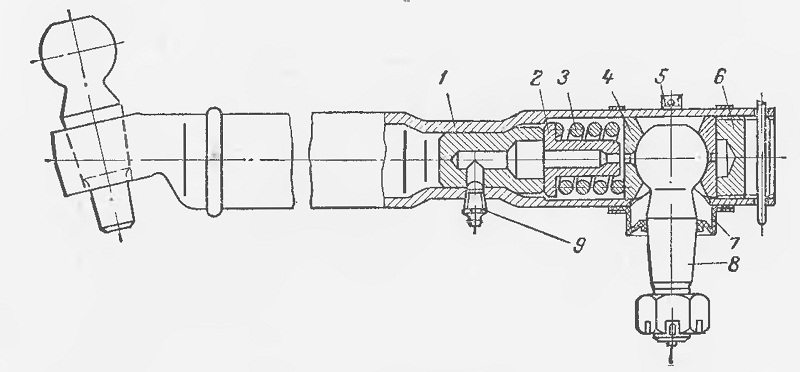

Рис. 30. Продольная рулевая тяга:

1 — продольная тяга; 2 — ограничитель пружины; 3—пружина; 4 — сухарь пальца; 5 — хомут уплотнителя; 6 — пробка; 7 — уплотнитель; 8— палец шаровой;
9 — масленка

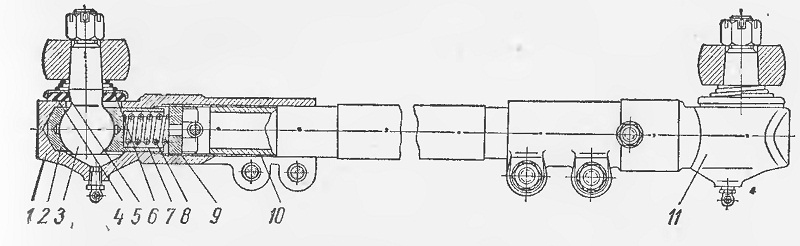

Рис. 31. Поперечная рулевая тяга:
1—наконечник тяги левый; 2—сухарь пальца малый; 3 — палец шаровой; 4 — сальник пальца; 5 — обойма сальника; 6 — пружина сальника, 7 — большой сухарь пальца; 8 — пружина сухаря; 9 — пята опорная; 10 — поперечная тяга; 11 —
наконечник тяги правый
