УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ АВТОМОБИЛЯ

ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ автомобилей MA3-5335, МАЗ 5549, МАЗ-5429, MA3-5430, МАЗ-504В

Расположение органов управления показано на рис. 5.

Педаль тормоза 3, педаль сцепления 4 и педаль подачи топлива 2 расположены в соответствии с общепринятой схемой, т. е. педаль тормоза и педаль подачи топлива справа, а педаль сцепления слева oт рулевой колонки.

Правее педали подачи топлива на полу кабины расположен рычаг переключения передач 1. Положение рычага при определенных передачах показано на рис. 17 (см. стр. 23).

Кнопка сигнала 11 расположена в центре рулевого колеса. Слева на рулевой колонке находится переключатель указателей поворота  который включает мигающие лампы сигналов поворота спереди и сзади автомобиля и боковые повторители. При включении указателей поворота на панели загорается прерывистым зеленым светом фонарь контрольной лампы 15 (рис. 6).

Кнопкой 5 (рис. 5) ножного переключателя света можно включить ближний свет или подфарники — при вытянутой ручке центрального переключателя 16 (рис. 6) света наполовину и ближний ими дальний свет — при вытянутой ручке полностью.

На щитке приборов, расположенном в левой части передней  щели, размещены приборы, контрольные лампы, включатели и переключатели (рис. 6).


Спидометр 3 показывает скорость автомобиля в километрах в час, а установленный на нем суммарный счетчик — общий пробег автомобиля в километрах.

Амперметр 6 предназначен для контроля за зарядкой аккумуляторных батарей.

Указатель 11 показывает температуру охлаждающей жидкости в головках блока цилиндров.

Указатель 12 показывает давление в системе смазки двигателя.

Указатель 1 предназначен для контроля давления воздуха в контуре привода передних тормозов, а указатель 2 — в контуре привода задних тормозов.

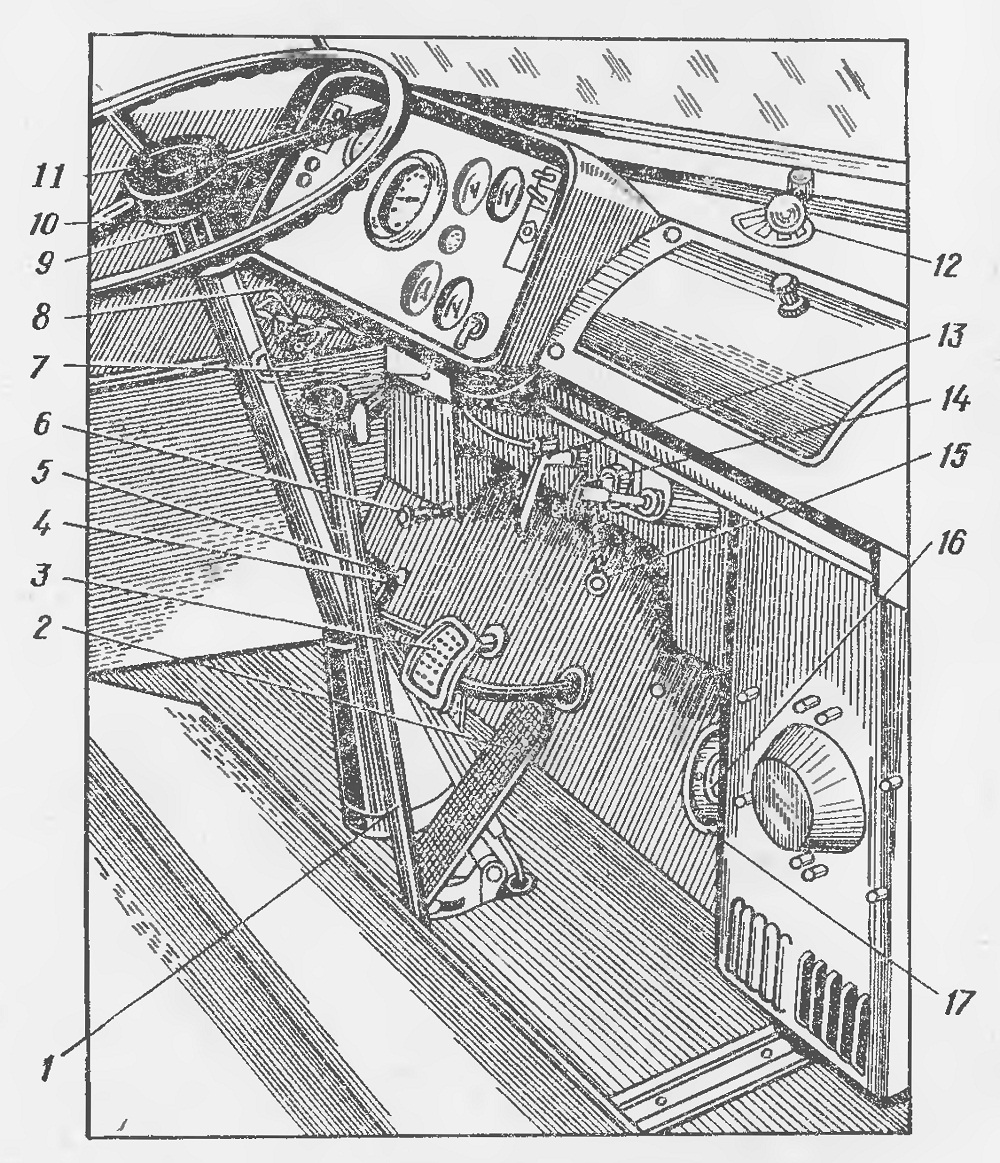

Рис. 5 Органы управления:
1 — рычаг переключения передач; 2 — педаль подачи топлива; 3 — педаль ножного тормоза, 4 — педаль выключения сцепления; 5 — ножной переключатель света; 6 — кнопка омывателя ветровых стекол; 7 — переключатель датчиков указателя уровня топлива; 8—включатель плафонов освещения двигателя; 9— переключатель указателя поворотов; 10 — рулевое колесо; 11 — кнопка электрического звукового сигнала; 12 — рукоятка крана управления механизмом подъема платформы МАЗ-5549; MA3-5430; 13 — рукоятка привода ручного тормоза; 14 — рукоятка останова двигателя и включения моторного тормоза; 15 — кольцо цепочки управления шторкой радиатора; 16 — включатель отопителя кабины; 17 — крышка вентиляционного люка

Указатель уровня топлива 5 имеет шкалу с делениями 0; 0,5 и П, соответствующими пустому баку, половине емкости и полной емкости бака.

В нижней части щитка приборов расположены: включатель электрических цепей 10 (при встапленном ключе включается обмотка возбуждения генератора и приборы, при повороте ключа по часовой стрелке до фиксированного положения включается стартер);

центральный переключатель 16 света, который может быть установлен в трех фиксированных положениях:

1) положение 0 (ручка нажата до отказа) —все выключено;

2) положение I (ручка вытянута наполовину) — включены подфарники или ближний свет;

3) положение II (ручка вытянута полностью) — включены ближний или дальний свет,

В положениях I и II включены также задние фонари.

При положениях I и II поворотом ручки вправо включается освещение щитка приборов и регулируется его яркость;

включатель противотуманных фар 20, правое положение ко-торого соответствует выключенным фарам, а левое — включенным;

включатели 17 и 18 двухскоростных стеклоочистителей кабины (соответственно правый и левый); поворотом включателей до первого фиксированного положения включается первая скорость; при втором положении — вторая скорость;

переключатель указателя уровня топлива 8 (МАЗ-5429) в основном и дополнительном баках.

Включатель плафона освещения кабины находится рядом с плафоном.

Правее щитка приборов в нижней части панели располагаются:

рукоятка управления ручным тормозом 13 — вытягивая рукоятку, производят торможение автомобиля;

рукоятка управления шторкой радиатора 15 — вытягивая рукоятку, прикрывают радиатор шторкой;

рукоятка останова двигателя и включения моторного тормоза 14. Для останова двигателя нужно вытянуть рукоятку на себя.

Для управления самосвальным механизмом автомобиля МАЗ-5549 на верхней части панели кабины рядом со щитком приборов располагается рукоятка 12. Различные возможные положения этой рукоятки показаны на табличке.

Выключатель массы батарей расположен на переднем кронштейне крепления аккумуляторных батарей. Управление выключателем дистанционное, из кабины водителя. При нажатии на кнопку

9 (рис. 6) аккумуляторные батареи отсоединяются от массы. Соединение батарей с массой автомобиля производится повторным нажатием на кнопку. При необходимости выключение и включение можно производить нажатием на кнопку, расположенную на корпусе выключателя. ,

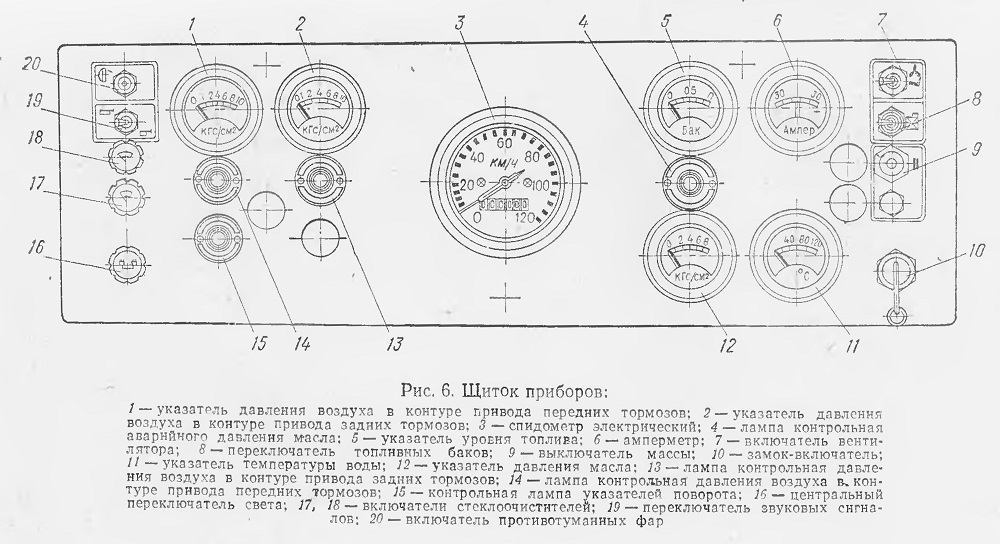

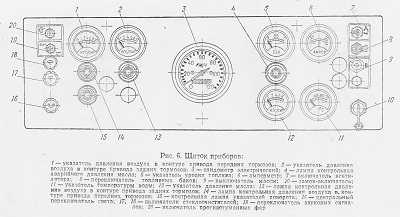

рис. 6
