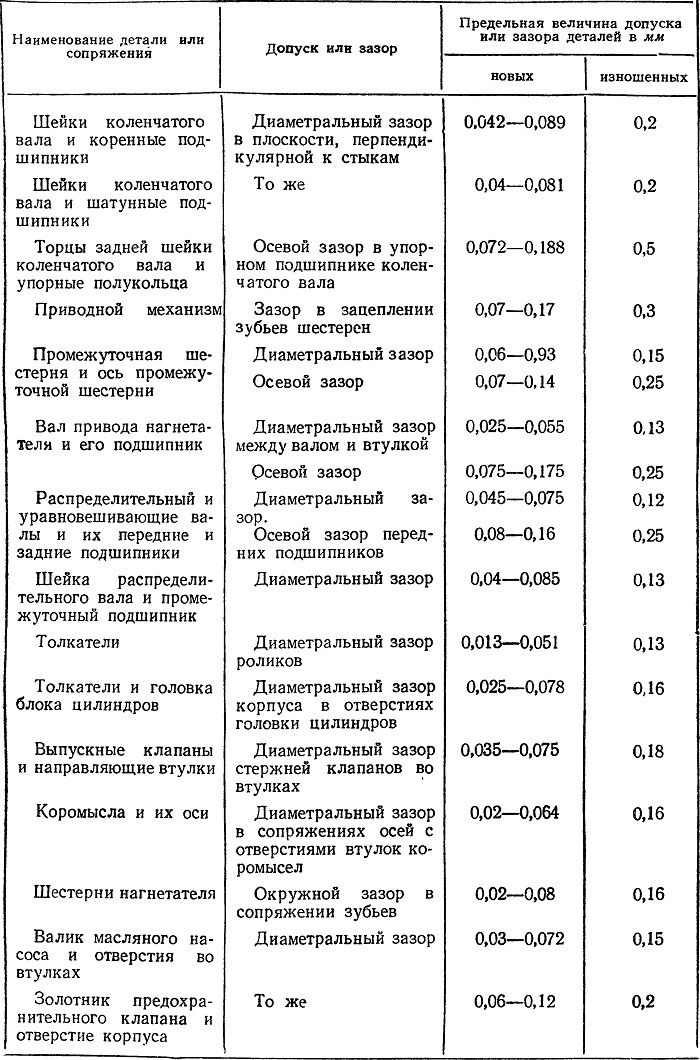

Предельные зазоры в основных сопряжениях
двигателя лесовоза МАЗ-501
Наименование детали
или
Допуск или зазор
Предельная величина
допуска или зазора деталей в
мм
сопряжения
новых
изношенных
Гильза цилиндров
Овальность
внутреннего диаметра. Конусность внутреннего диаметра
0,03
0,03
0,10
0,25
Гильза цилиндров и
блок цилиндров
Выступание буртика
из выемки блока
0,07—0,18
0,07—0,18
То же
Зазор в сопряжении
гильзы с отверстием блока цилиндров
0,00—0 05
0,01—0,06
Поршни
Овальность юбки
0,03
0,06
Поршни и гильзы
Диаметральный зазор
между юбкой поршня и . гильзой
0,15—0,18
0.35
Канавки поршней и
верхнее компрессионное кольцо
Торцовый зазор
0,27—0,325
0,75
Канавки поршней и
вторые сверху компрессионные кольца
То же
0,2—0,255
0,5
Канавки поршней и
маслосъемные кольца
0.08—0,15
0,3
Верхнее поршневое
компрессионное кольцо и гильза
Зазор в стыке
компрессионного кольца
0,5—0,75
2,5
Второе, третье и
четвертое компрессионные кольца
То же
0,4—0,75
2,5
Поршневой палец
Овальность
0,002
0,02
Поршневой палец и
втулки поршня и малой головки шатуна
Диаметральный зазор
0,064—0,084
0,25
Шейки подшипников
коленчатого вала
Овальность и конус
ность
0,010
0,03
1 Приведенные предельные величины зазоров и
размеров деталей, при которых целесообразно производить замену, являются
приблизительными и могут служить основанием для выбраковки деталей при
ремонте в тех случаях, когда показатели работы двигателя ухудшаются (см.
раздел «Общие указания по ремонту основных агрегатов двигателя»).
При эксплуатации двигатели часто удовлетворительно работают без разборки
при износе деталей, значительно превышающем предельные величины,
указанные выше. В случае разборки двигателей не рекомендуется повторно
использовать детали с износом, превышающим указанный в данной таблице.
