УСТРОЙСТВО И ОБСЛУЖИВАНИЕ ГИДРАВЛИЧЕСКОГО
ДОМКРАТА лесовоза МАЗ-501
Схема гидравлического домкрата показана на фиг. 150. Рабочий цилиндр 1
расположен внутри корпуса 2, являющегося резервуаром для рабочей
жидкости.
Если при закрытой запорной игле 4 перемещать вверх
рычаг 10 нагнетательного плунжера 8, последний также будет перемещаться
вверх, создавая разрежение в нагнетательном цилиндре 9.
При этом всасывающий клапан 6 открывается и рабочая жидкость
засасывается из корпуса через канал 5 в нагнетательный цилиндр.
При обратном движении нагнетательного плунжера поток рабочей жидкости,
закрывая всасывающий клапан, открывает нагнетательный клапан 7 и
проходит в рабочий цилиндр 1.
С каждым качанием рычага нагнетательного плунжера увеличивается
количество рабочей жидкости в рабочем цилиндре, заставляя перемещаться
вверх плунжер 3, а также груз, лежащий на верхней площадке 11 рабочего
плунжера.
Когда груз надо спустить, поворачивают вращением влево перепускную иглу
4. При этом рабочая жидкость под действием веса груза перетекает из
рабочего цилиндра в корпус домкрата.
Домкрат может работать также в горизонтальном положении. В этом случае
домкрат располагают так, чтобы нагнетательный рычаг работал в
горизонтальной плоскости.
В качестве рабочей жидкости можно применять смесь масел: 40%
индустриального 2 (веретенного) (ГОСТ 1707-51) и 60% трансформаторного
(ГОСТ 982-56).
Корпус домкрата заполняют рабочей жидкостью через отверстие в корпусе
при опущенном в нижнее положение рабочем плунжере. Уровень жидкости при
вертикальном положении домкрата должен доходить до нижнего края
наливного отверстия.
Рабочая жидкость при заливке в домкрат должна быть тщательно
отфильтрована.
В случае обнаружения в процессе эксплуатации домкрата подтекания рабочей
жидкости через сальники рабочего и нагнетательного плунжеров сальники
необходимо подтянуть.
Не рекомендуется чрезмерно затягивать перепускную иглу домкрата, чтобы
не повредить ее седло.
Во избежание попадания грязи во внутренние полости домкрата не следует
разбирать домкрат и вывертывать пробки.
Перед началом подъема рекомендуется сделать несколько резких качаний при
открытой запорной игле.
При хранении домкрата винт верхней площадки должен быть ввернут в
плунжер, а рабочий и нагнетательный плунжеры опущены.

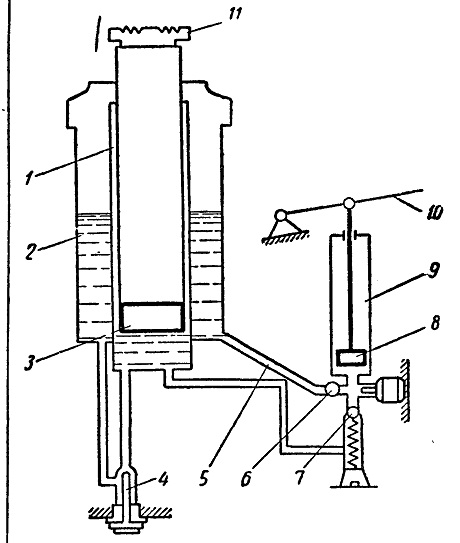

Фиг. 150. Схема гидравлического домкрата:
1 — рабочий цилиндр; 2 — корпус; 3 —рабочий плунжер; 4 — запорная игла;
5 — канал; 6 — всасывающий клапан; 7 — нагнетательный клапан; 8 —
нагнетательный плунжер; 9—нагнетательный цилиндр; 10 — рычаг
нагнетательного плунжера; 11 — опорная площадка.
