БУКСИРНОЕ ПРИСПОСОБЛЕНИЕ лесовоза МАЗ-501







Буксирное приспособление автомобиля состоит из буксирного прибора, расположенного в задней части рамы автомобиля, и передних буксирных крюков, прикрепленных к лонжеронам рамы и кронштейнам переднего буфера.





Установка передних буксирных крюков показана на фиг. 80. Каждый крюк прикреплен к раме тремя болтами. На автомобилях раннего выпуска крюки закрепляли только двумя болтами.

При буксировке автомобиля с помощью троса, закрепленного на крюках, следует избегать сильных рывков, так как это может привести к разрыву троса и вырыву крюка при срезе болтов или погнутости крюка.



Буксирный прибор (фиг. 143) закреплен между задней поперечиной рамы и дополнительной поперечиной с раскосами.

Буксирный прибор состоит из буксирного крюка, изготовленного как одно целое со стержнем, пружины, расположенной между направляющими втулками стержня буксирного прибора, откидной защелки и ее оси, а также запора. Запор удерживает прибор в закрытом или открытом положении. Для открытия защелки запор надо приподнять. Через отверстия в защелке и запоре вставляется шплинт, который устраняет произвольное расцепление буксирного прибора при работе.

Буксирный прибор позволяет применять жесткий буксир, так как смягчает толчки в обе стороны.

Наибольшему износу подвергаются направляющие втулки буксирного прибора, которые необходимо своевременно менять, не допуская эксплуатации автомобиля с сильно изношенными втулками.

Шарнирные соединения защелки и запора надо периодически смазывать жидкой смазкой.

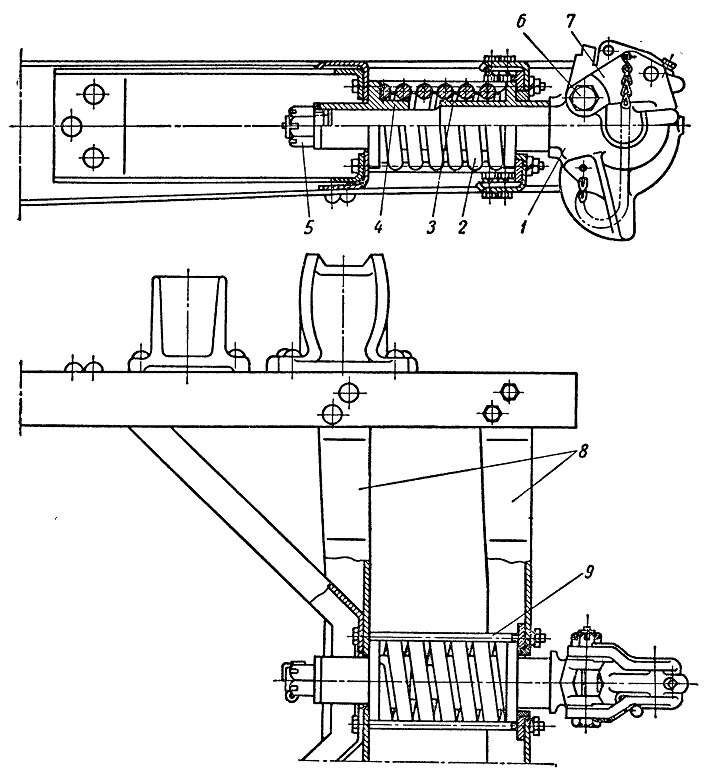

Фиг. 143 Буксирный прибор:
1—буксирный крюк; 2 —пружина, 3 и 4 — направляющие втулки; 5— гайка;
6 — ось защелки; 7— запор; 8 — поперечины рамы; 9 — стяжные болты.
