Амперметр АП-14 лесовоза МАЗ-501

Амперметр АП-14 лесовоза МАЗ-501

Амперметр АП-14 (фиг. 135) предназначен для проверки силы зарядного и разрядного тока аккумуляторных батарей.

Подводимый к зажимам амперметра ток проходит через латунное основание прибора.

Взаимодействие двух магнитных полей приводит к вращению стрелки, сидящей на оси железного якорька. Одно поле создается постоянным магнитом, а второе — проверяемым током в момент прохождения его по латунному основанию амперметра. В последнем поле направление магнитных силовых линий и напряженности зависят от направления (зарядный или разрядный ток) и силы измеряемого тока. Уменьшение или увеличение магнитного поля, создаваемого постоянным магнитом, изменяет положение якорька и стрелки на шкале амперметра.

Амперметр имеет двустороннюю шкалу с делением 30—0—30.

Точность показаний автомобильного амперметра низкая, допустимая ошибка составляет 20% расчетной величины.

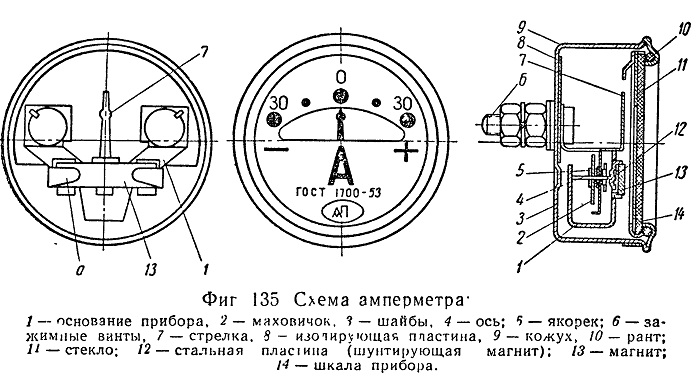

Фиг 135 Схема амперметра
