ДИСТАНЦИОННЫЙ ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ лесовоза МАЗ-501





Дистанционный пусковой переключатель ВК-30, устанавливаемый под капотом на переднем щите кабины с левой стороны, служит для переключения двух 12-вольтовых аккумуляторных батарей с параллельного соединения на последовательное с одновременным включением стартера.





Основными частями переключателя являются обмотка 26 (фиг. 122) и якорек 27. На якорьке 27 укреплен шток 28 с находящимися на нем двумя медными подвижными контактными дисками 19 и 22 и текстолитовой шайбой 13, служащей для размыкания вспомогательных контактов 8, 11, 14 и 15. При включении
тока обмотка 26 начнет втягивать якорек 27, заставляя перемещаться шток 28. При этом вначале разомкнутся вспомогательные контакты 8, 11, 14 я 15, через которые аккумуляторные батареи соединены параллельно, затем подвижный контактный диск 19 замкнет контакты 7 и 18, что и вызовет включение реле стартера. В конце хода якорек 27 контактным диском 22 замкнет главные контакты переключателя 6 и 20, через которые аккумуляторные батареи соединяются последовательно.

При выключении тока все детали переключателя под действием возвратных и буферных пружин возвратятся в исходное положение.

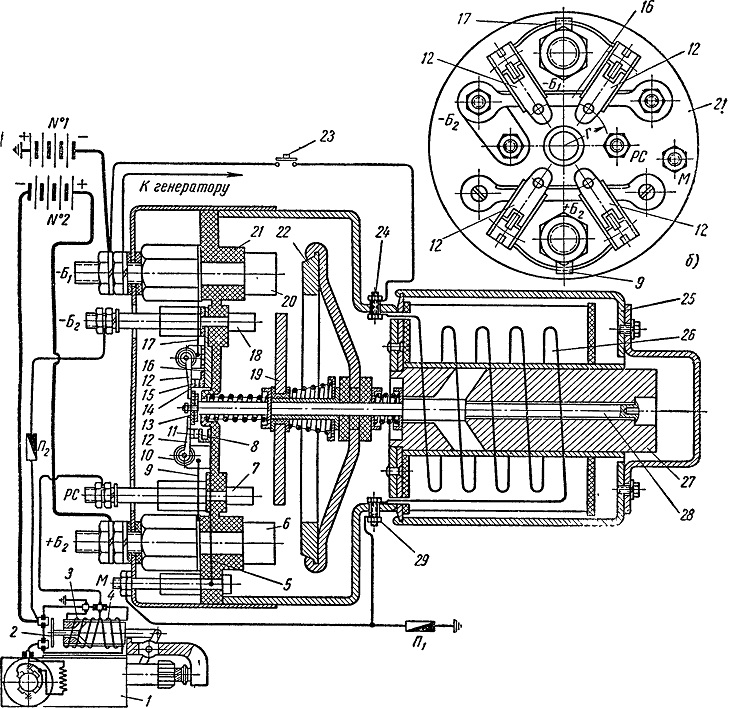

Фиг. 122. Схема дистанционного пускового переключателя ВК-30:
а — электрическая схема; б — контактное устройство; 1 — стартер; 2 — контактный диск реле стартера; 3— удерживающая обмотка реле стартера; 4 — втягивающая обмотка реле стартера; 5, 9, 16 и 17 — шины; 6 и 20 — главные контакты; 7 и 18 — контакты; 8, 11, 14 и 15 — вспомогательные (серебряные) контакты; 10 — пружины;
12 — рычажки; 13 — текстолитовая шайба; 19 — подвижный контактный диск; 21 — текстолитовый диск; 22 — подвижный контактный диск; 23 — кнопка включателя; 24 и 29 — зажимы; 25 — корпус переключателя; 26 — обмотка электромагнита; 27 — якорек;
28 — шток.
