ГЕНЕРАТОР Г-25Б лесовоза МАЗ-501
На автомобиле МАЗ-501 установлен двухполюсный генератор Г-25Б с шунтовым
возбуждением. Генератор работает с реле-регулятором РР-20В и развивает
мощность 250 вт при напряжении (номинальном) 12 в.
Генератор Г-25Б (фиг. 112) состоит из следующих
частей: корпуса с двумя полюсами и обмотками возбуждения, якоря с
обмоткой и коллектором, передней и задней крышек, двух щеток с
щеткодержателями и шкива для привода,
Генератор расположен с левой стороны двигателя. Якорь генератора
приводится во вращение трапециевидным ремнем от шкива коленчатого вала.
Генератор закреплен с помощью подушки, привернутой двумя болтами к его
корпусу, которая, в свою очередь, укреплена с помощью четырех болтов на
специальном кронштейне. Для регулировки натяжения ремня отверстия под
болты в кронштейне выполнены овальными, что позволяет при необходимости
изменять положение генератора.
Основные данные
Тип..............................................................Г-25Б
Номинальное напряжение в в......................................12
Максимальный ток в а............................................20
Начальное число оборотов возбуждения генератора в холодном состоянии в
минуту при напряжении 12,5 в и токе:
равном 0....................................................1000
равном 20 а................................................1600
Максимальный ток при работе генератора в качестве электродвигателя
на холостом ходу в а..........................................6
Число полюсов....................................................2
Натяжение пружин щеток в кг....................................1,2—1,7
Направление вращения (со стороны привода)............ Правое

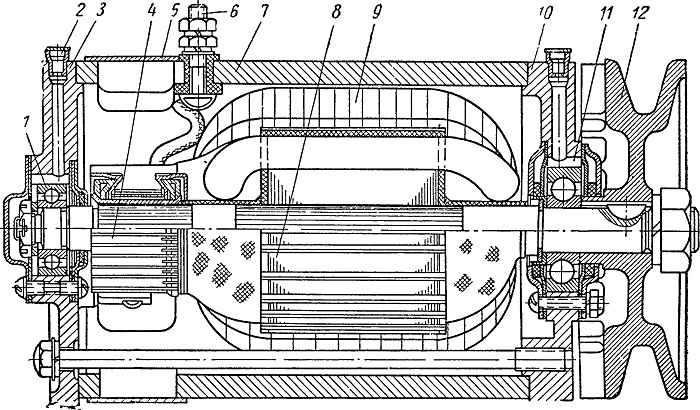

Фиг. 112. Генератор Г-25Б:
1 и 11 — шарикоподшипники; 2— масленка; 3 — крышка со стороны
коллектора;
4 —коллектор; 5 — защитная лента; 6— выводной болт; 7 — корпус
генератора;
8 — якорь; 9 — обмотки возбуждения; 10 — крышка со стороны привода; 12 —
шкив.
