СИЛОВАЯ ПЕРЕДАЧА АВТОМОБИЛЯ МАЗ-501
Силовая передача автомобиля МАЗ-501 механическая, служит для передачи
крутящего момента от коленчатого вала двигателя ведущим колесам
переднего и заднего мостов.
Силовая передача включает: сцепление; коробку передач; раздаточную
коробку; карданную передачу; главную передачу, дифференциал, колесные
передачи и полуоси переднего моста; главную передачу, дифференциал и
полуоси заднего моста.
Кинематическая схема силовой передачи дана на фиг. 65.

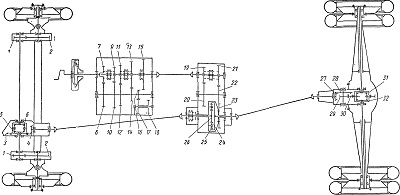

Фиг. 65. Кинематическая схема силовой передачи:
1 и 2 — ведущая и ведомая шестерни колесной передачи; 3 и 4 — конические
шестерни главной передачи; 5 и 6 — шестерни дифференциала; 7 и 8 —
шестерни постоянного зацепления коробки передач; 9 и 10 — шестерни пятой
передачи; 11 и 12 — шестерни третьей передачи; 13 и 14 — шестерни второй
передачи; 15 и 16 — шестерни первой передачи; 17 и 18 — шестерни заднего
хода, 19 и 20— шестерни высшей передачи раздаточной коробки; 21 и 22 —
шестерни низшей передачи раздаточной коробки, 23 —ведомая шестерня
раздаточной коробки; 24, 25 и 26 — шестерни межосевого дифференциала; 27
и 28 — конические шестерни главной передачи; 29 и 30 — цилиндрические
шестерни главной передачи; 31 и 32 — шестерни дифференциала.
