Впускной трубопровод двигателя ЯАЗ-204А лесовоза МАЗ-501




Впускной трубопровод (фиг. 42) чугунный, имеет два горизонтальных фланца, к которым прикреплены воздухоочистители, и один вертикальный, которым трубопровод крепится к входному

окну нагнетателя. Между трубопроводом и нагнетателем установлены уплотняющая картонная прокладка, металлическая пластина и сетчатый фильтр, предупреждающий попадание в нагнетатель посторонних предметов при снятых воздухоочистителях.

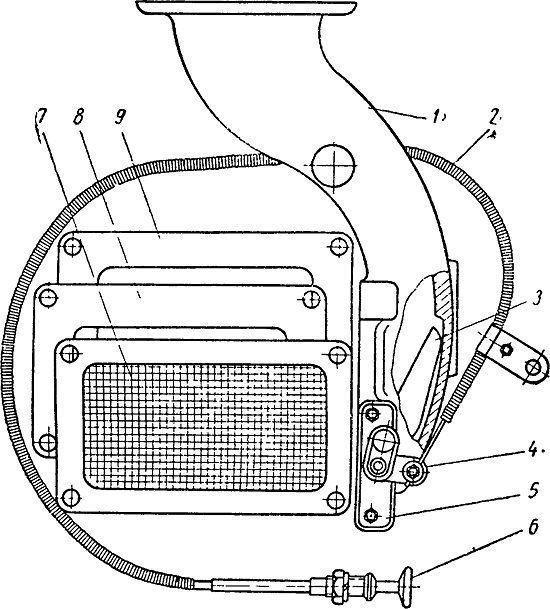

Фиг. 42. Устройство для аварийной остановки двигателя:
1 — впускной трубопровод; 2 — трос; 3 — заслонка;
4 — рычаг валика заслонки; 5 — пластина фиксатора; 6 — кнопка; 7 — сетка; 8 — пластина; 9 — прокладка.
