Термостат (фиг. 35) двухклапанный, гармошечного типа, изготовлен из полутомпака Л85 или Л80. Гофрированный баллон термостата заполнен легкокипящей жидкостью и запаян. Дно баллона скобой прикреплено к корпусу термостата, с противоположной стороны на крышке баллона укреплена трубка, соединенная одновременно с кольцевым клапаном. На конце трубки навернут центральный клапан. При сжатом баллоне клапан плотно закрывает проходное отверстие корпуса.

Корпус термостата из латуни имеет два боковых окна, которые закрывайся кольцевым клапаном при открытии центрального клапана.

Термостат установлен в коробке, прикрепленной тремя болтами к водосборному трубопроводу. Между трубопроводом и коробкой термостата установлена резиновая прокладка.

Коробка термостата разделена стенкой на две части. Одна часть сообщается с перепускной трубкой, другая — с верхним бачком радиатора.

Между торцом корпуса термостата и стенкой коробки термостата установлена резиновая прокладка. Верхний патрубок трубки перепускного устройства прикреплен к коробке термостата двумя болтами; между прилегающими поверхностями помещается уплотняющая прокладка.

При закрытом центральном клапане вода из водосборного трубопровода проходит через окна в корпусе термостата только в полость коробки термостата, сообщающуюся с перепускной трубкой. При температуре воды 70°С центральный клапан термостата начинает открываться и вода может поступать также в полость термостата, сообщающуюся с верхним бачком радиатора. В интервале температур 70—85°С вода циркулирует через радиатор и перепускную трубку. Интенсивность циркуляции воды через радиатор в этом случае зависит от степени открытия центрального клапана. При температуре 85°С окна в корпусе термостата закрываются кольцевым клапаном и вода циркулирует только через радиатор. Для выхода воздуха при заполнении системы охлаждения в центральном клапане имеется небольшое отверстие,

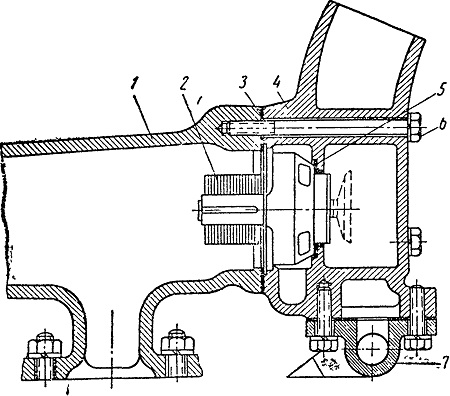

Фиг. 35. Термостат:
1 — водосборный трубопровод; 2 — баллон термостата; 3 и 5 — прокладки; 4 — коробка термостата; 6 — болт крепления коробки; 7 — патрубок перепускной трубки.
