Вентилятор двигателя ЯАЗ-204А лесовоза МАЗ-501
Вентилятор (фиг. 34) установлен на кронштейне, закрепленном на передней
верхней крышке блока цилиндров. Кронштейн имеет паз, в котором
перемещается ось вентилятора. Ось укреплена в пазу гайкой с двумя
шайбами. Шестилопастная крыльчатка вентилятора четырьмя болтами
прикреплена к ступице. Между торцом ступицы и крыльчаткой проложена
картонная прокладка. Ступица вращается в двух шариковых подшипниках на
оси вентилятора.
Передний и задний подшипники запрессованы в ступицу. Положение переднего
подшипника фиксируется распорной втулкой с шайбой.
Внутреннюю полость ступицы заполняют консистентной смазкой через
специальное отверстие, закрываемое пробкой с резьбой. Уплотнение полости
ступицы осуществляется в передней части картонной прокладкой, в задней
части — пробковым сальником, установленным в кольцевой гайке.
Отворачивание гайки предотвращается стопорным кольцом. Кроме того, между
торцом наружной обоймы заднего подшипника и кольцевой гайкой установлена
стальная шайба с картонной уплотняющей прокладкой.
Ступица закреплена на оси гайкой с шайбой. Гайку после завертывания
шплинтуют. Ступица вентилятора приводится во вращение клиновым ремнем от
шкива коленчатого вала, одновременно ремень приводит во вращение
компрессор. Шкив вентилятора выполнен за одно целое со ступицей.
Крыльчатка вентилятора заключена в кожух, закрепленный на рамке
радиатора. Кожух увеличивает количество воздуха, проходящего через
радиатор.
Натяжение ремня регулируют перемещением оси вентилятора в пазу
кронштейна. Для этого в отверстие оси вентилятора ввернут регулировочный
болт. Болт имеет конусный конец, которым он упирается в седло нижней
части паза кронштейна.
Скорость вращения вентилятора в'1,28 раза больше скорости вращения
коленчатого вала.

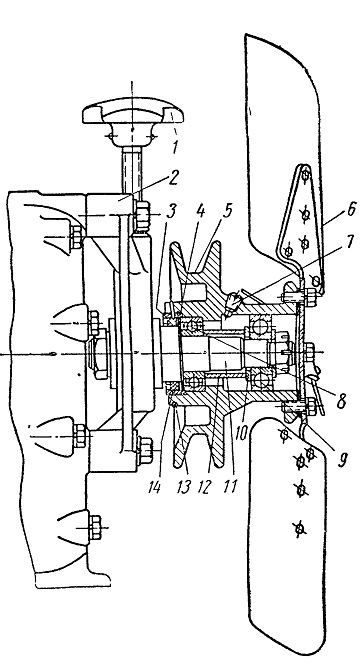

Фиг. 34. Вентилятор:
1 — натяжной болт; 2 — кронштейн вентилятора; 3— кольцевая гайка
сальника; 4— шайба и прокладка пробкового сальника; 5 — шкив
вентилятора; 6 — крыльчатка вентилятора; 7— пробка; 8 и 9 —
шарикоподшипники; 10 — шайба распорной втулки; 11— ось вентилятора; 12 —
распорная втулка; 13 — стопорное кольцо; 14 — пробковый сальник.
