Датчик опрокидывающего механизма самосвала
МАЗ-530
В системе опрокидывающего механизма имеется датчик (фиг. 116),
предназначенный для сообщения нагнетательной и сливной магистралей при
подъеме платформы на предельный угол 65°.
Датчик установлен на кронштейне левого цилиндра опрокидывающего
механизма и состоит из корпуса 5, толкателя 2, регулировочной
шайбы 1, позволяющей изменять длину толкателя, шарика 6 и пружины 7.
Гайка 3 и винт 9 уплотняются резиновыми кольцами 4 и 8.
При нажатии на толкатель 2 он перемещается вниз, сжимая пружину 7, и
сообщает нагнетательную полость I со сливной II.

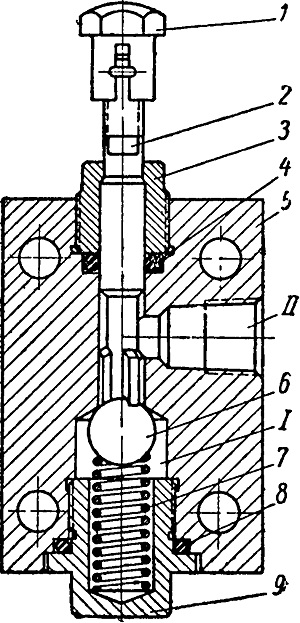

Фиг. 116. Датчик:
1 — регулировочная шайба толкателя; 2 — толкатель; 3 — гайка; 4 и 8 —
уплотнительные резиновые кольца; 5 — корпус; 6 — шарик; 7 — пружина
толкателя; 9 — винт пружины толкателя
