Карданный вал привода насоса опрокидывающего механизма самосвала МАЗ-530

Карданный вал привода насоса опрокидывающего механизма самосвала МАЗ-530

Карданный вал привода насоса опрокидывающего механизма фланцем-вилкой 2 крепится к фланцу 1 вала ведомой шестерни коробки отбора мощности, а фланцем-вилкой 12 — к фланцу 13 вала ведущей шестерни насоса (фиг. 113). Шипы крестовины каждого шарнира входят в отверстия вилок 2 и 5. Шипы крестовин опираются на игольчатые подшипники 3.

Устройство карданного шарнира, аналогичное устройству шарниров карданных валов силовой передачи автомобилей-самосвалов МАЗ-525 и

MA3-530.

Карданные шарниры соединяются между собой шлицевым валом 7, предохраняемым от попадания пыли и грязи защитным чехлом 8.

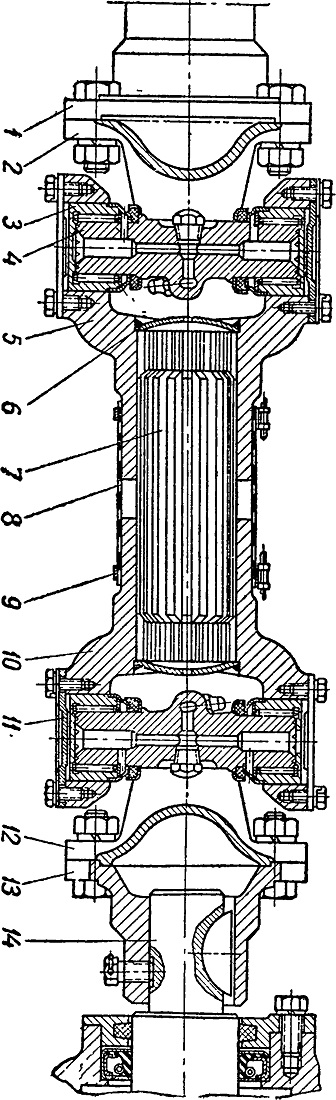

Фиг. 113. Карданный вал привода насоса:
1 — фланец вала ведомой шестерни коробки отбора мощности; 2 и 12 — фланцы-вилки карданного вала; 3 — игольчатый подшипник; 4 — крестовина; 5 и 10 — скользящие вилки; 6 — заглушка; 7 — шлицевой вал; 8 — защитный чехол; 9 — лента; 11 — крышка подшипника; 13 — фланец вала ведущей шестерни насоса; 14 — вал ведущей шестерни насоса.
