Фары автомобилей МАЗ-525 и MA3-530

У автомобиля МАЗ-525 фары двухнитевые (ближнего и дальнего света). Фары имеют полуразборный оптический элемент с алюминированным рефлектором. У автомобиля MA3-530 лампы фаз одно-нитевые.

При эксплуатации нужно следить, чтобы внутрь оптического элемента не попадали пыль ч грязь, так как это снижает силу света. Поэтому лампы следует менять в помещении с минимальной запыленностью. Если на зеркало рефлектора все же осела пыль, просматриваемая через рассеиватель, необходимо внутреннюю часть элемента промыть чистой водой и затем просушить (зеркалом вниз) при комнатной температуре.

Образующиеся при просушке подтеки и пятна удалять не рекомендуется.

Регулировать фары нужно в следующем порядке:

1. Установить ненагруженный автомобиль на ровном полу или

площадке перпендикулярно вертикально установленному экрану, расположенному на расстоянии 5 м. На экране должны быть нанесены линии, изображенные на фиг. 102. При этом средняя линия кабины (между ветровыми окнами) должна совпадать с линией 2 на экране.

2. Действуя ножным переключателем, убедиться в том, что в обеих фарах одновременно горят нити дальнего и ближнего света.

3. Включить дальний свет и закрыть одну фару. Ослабив на кронштейне другую фару, установить ее .таким образом, чтобы световое пятно от нее расположилось на экране, как показано на фиг. 102.

4. Подобным же образом отрегулировать вторую фару, при этом проверить, чтобы верхние края обеих световых пятен находились на одном уровне.

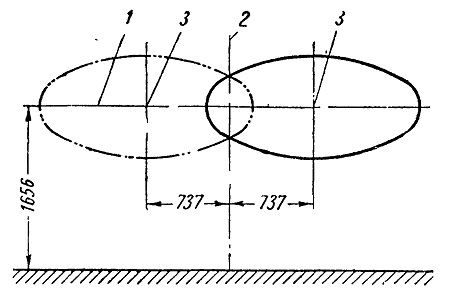

Фиг. 102. Разметка экрана для регулировки фар:
1 — линия центров фар; 2 — ось автомобиля; 3— центры пятен света от левой и правой фар
