ПУСКОВОЕ РЕЛЕ РС-400 автомобилей МАЗ-525 и
MA3-530
Пусковое реле РС-400, предназначенное для замыкания цепи стартера на
аккумуляторную батарею, представляет собой электромагнитный включатель,
помещенный в корпус 3 (фиг. 100) с фланцем. Электромагнит 5 реле снабжен
втягивающей обмоткой, рассчитанной на включение в сеть с напряжением 24
в. Катушка электромагнита и подвижной сердечник закрыты крышкой 8.
Подвижной сердечник 7 реле с расположенной в нем пружиной 6 несет на
себе подвижные контакты 9, отжимаемые пружиной и замыкающие неподвижные
контакты 2, помещенные на крышке 1 корпуса. Пружина 10 удерживает
контакты в разомкнутом положении. Контактная система реле рассчитана на
ток до 2000 а. От неподвижных контактов сделаны выводы к полюсным болтам
11.
Уход за пусковым реле заключается в регулярной
проверке надежности крепления реле, подведенных к нему проводов, а также
очистке реле от пыли, грязи и масла.
После 50 час. работы двигателя необходимо осмотреть контакты реле. Если
обнаружено .подгорание контактов, то необходимо зачистить подгоревшие
места стеклянной шкуркой зернистостью 100, прикрепленной к плоской
деревянной пластинке. После зачистки следует удалить металлическую пыль.

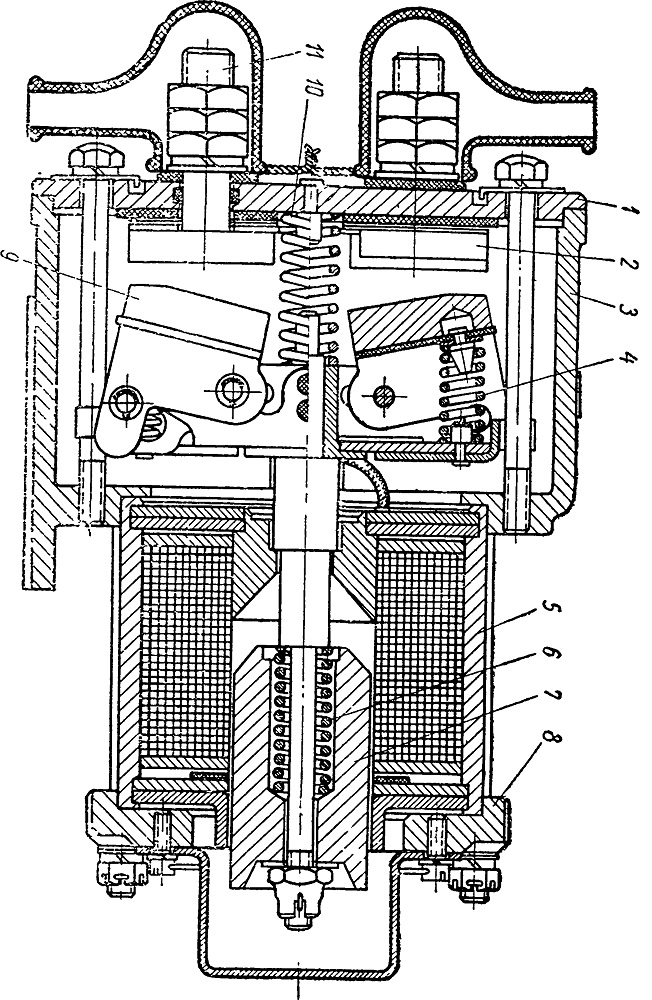

Фиг. 100. Пусковое реле:
1 — крышка корпуса; 2 — неподвижные контакты; 3 — корпус; 4 — пружины
подвижных контактов, 5 — электромагнит; 6 — пружина подвижного
сердечника; 7 — подвижный сердечник; 8 — крышка электромагнита, 9 —
подвижные контакты; 10 — пружина, размыкающая контакты, 11 —полюсные
болты.
