Электрооборудование автомобилей МАЗ-525 и MA3-530 выполнено по однопроводной системе; минусовым проводом служит шасси автомобиля.

Минусовая клемма аккумуляторных батарей соединена с шасси через выключатель, при выключении которого все потребители отключаются от источников электроэнергии.

Источниками тока служат генератор Г-732 с реле-регулятором РРТ-24 и аккумуляторные батареи.

На автомобиле МАЗ-525 напряжение, необходимое для работы освещения и всех приборов 12 в, для работы стартера 24 в, напряжение генератора 24 в.

Аккумуляторные батареи имеют общее напряжение 24 в, все 12-вольтовые потребители питаются от ответвления, взятого от половины батареи.

На автомобиле MA3-530 — напряжение всей системы 24 в.

Принципиальные схемы электрообрудования показаны для автомобиля МАЗ-525 на фиг. 93 и для MA3-530 на фиг. 94.

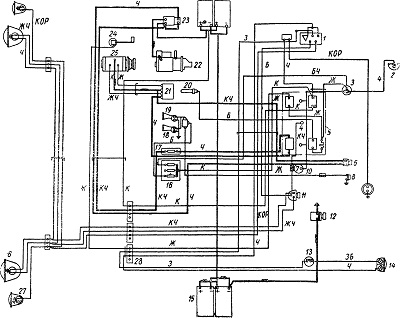

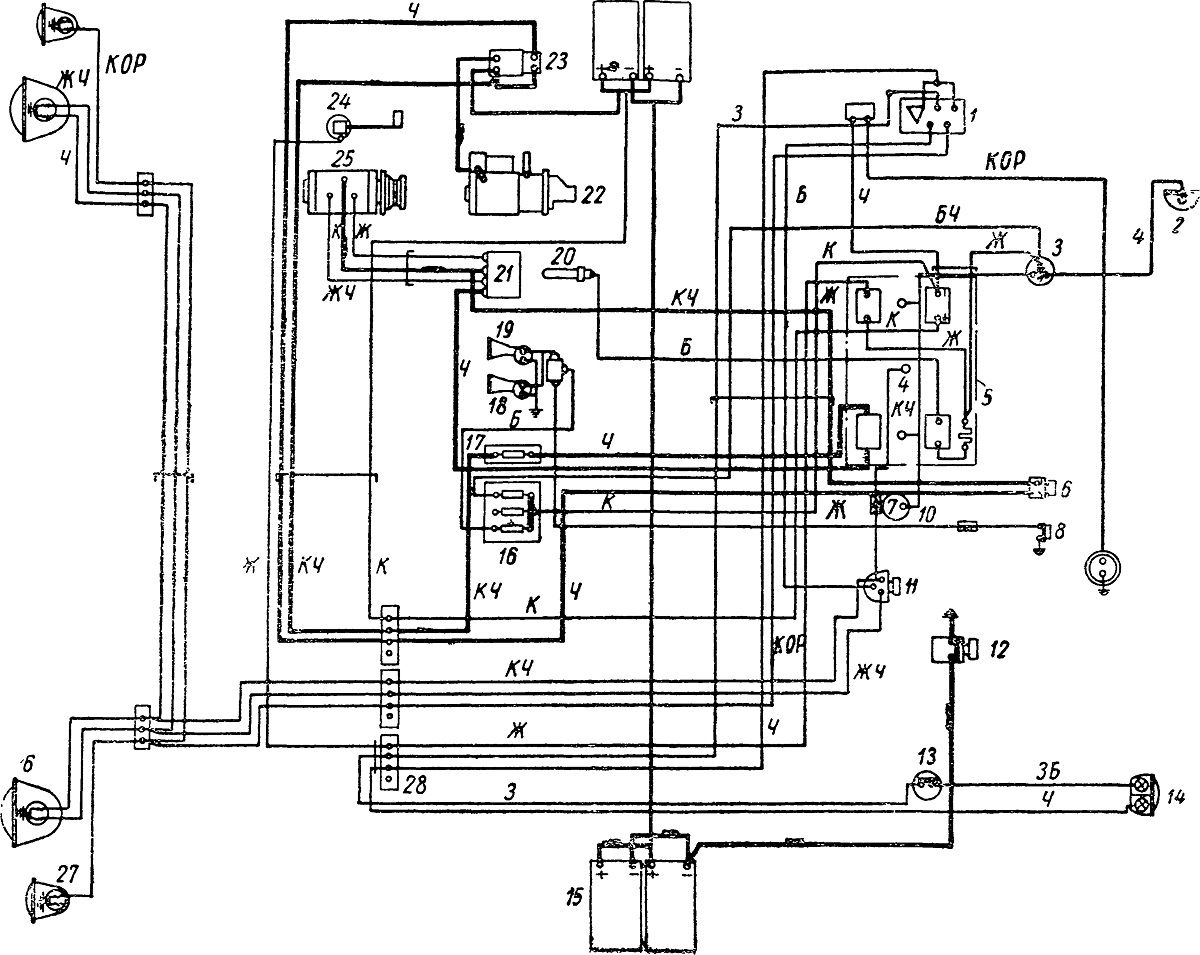

Фиг. 93. Принципиальная схема электрооборудования автомобиля МАЗ-525:
I — центральный переключатель света; 2 — плафон освещения кабины;
3 — переключатель света щитка приборов и плафона; 4 — контрольная лампа указателя дальнего света; 5 — щиток приборов; 6 — кнопка включателя стартера; 7 — манометр; 8 — кнопка звукового сигнала; 9 — штепсельная розетка переносной лампы;
10 — лампа освещения шкал приборов;
II — ножной переключатель света фар; 12 — выключатель массы; 13 — включатель сигнала «Стоп»; 14 — задний фонарь; 15 — аккумуляторная батарея; 16 — блок предохранителей; 17 — блок защиты; 18 — реле сигналов; 19 — вибрационный сигнал; 20 — датчик указателя температуры; 21 — реле-регулятор; 22 — стартер; 23 — пусковое реле; 24 — датчик указателя уровня топлива; 25 — генератор; 26 — фара; 27 — подфарник; 28 — соединительная панель.
Обозначение цвета проводов: К—красный; Ч — черный; 3 — зеленый; КОР— коричневый; Ж — желтый; Б — белый; ЖЧ — желтый с черной прядкой; КЧ— красный с черной прядкой; БЧ — белый с черной прядкой; ЗБ — зеленый с белой прядкой.

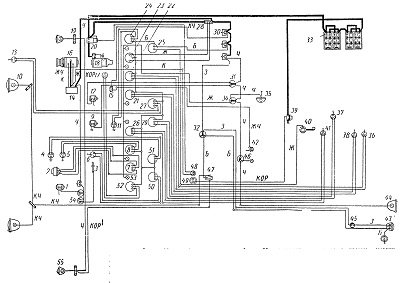

Фиг. 94. Принципиальная схема электрооборудования автомобиля MA3-530:
I — электродвигатель подогревателя; 2 — датчик тахометра;
3 — калильный воспламенитель;
4 — приемник температуры системы смазки двигателя; 5 — приемник давления системы смазки двигателя; 6 и 17 — приемник температуры воды системы охлаждения двигателя; 7 — тахометр; 8 — указатель давления масла в системе смазки двигателя; 9 — электродвигатель вентилятора; 10 — фара;
II — приемник давления воздуха; 12 — электродвигатель отопителя; 13 — приемник температуры коробки передач; 14— реле-регулятор; 15 — сигнал; 16 — генератор; 18 — стартер; 19 — соединительная панель; проводов; 20 —пусковое реле; 21 — указатель давления масла в коробке передач; 23 — вольтамперметр; 24 — указатель давления воздуха пневматического привода тормозов; 25 — указатель уровня топлива; 26 — указатель давления масла в гидротрансформаторе; 27 — указатель температуры масла в коробке передач; 28 — шунт амперметра; 29 — указатель температуры масла в гидротрансформаторе; 30 — термобиметаллический предохранитель; 31 — переключатель света; 32 — переключатель электродвигателя вентилятора и отопителя; 33 —
аккумуляторная батарея; 34 — переключатель плафона и освещения приборов; 35 — плафон освещения кабины; 36 — приемник давления в системе смазки коробки передач; 37 — приемник температуры масла в гидротрансформаторе; 38 — приемник давления масла в коробке передач; 39 — включатель массы; 40 — датчик указателя уровня топлива, 41 — приемник давления масла в гидротрансформаторе; 42 — кнопка звукового сигнала; 43 — задний фонарь; 44 — задняя фара; 45 — включатель сигнала «Стоп»; 46 — включатель задней фары; 47 — ножной переключатель света; 48 — кнопка стартера; 49 — штепсельная розетка переносной лампы; 50 и 52 — указатель температуры воды
системы охлаждения двигателя; 51 — указатель температуры системы смазки двигателя; 53 — патроны ламп освещения приборов; 54 — включатель калильного воспламенения: 55 — подфарник; Обозначение цвета проводов; К — красный; Ч — черный; 3 — зеленый КОР-коричневый; Ж — желтый; Б — белый; ЖЧ — желтый с черной прядкой; КЧ — красный с черной пряд-кой; ЗБ — зеленый с белой прядкой.
