РАЗДАТОЧНАЯ КОРОБКА самосвала MA3-530
Раздаточная коробка автомобиля MA3-530 обеспечивает распределение
крутящего момента, подводимого от коробки передач, между задним и
средним ведущими мостами. Раздаточная коробка сделана двухступенчатой
(передаточные числа 0,74 и 1,57) с межосевым коническим дифференциалом.
При эксплуатации автомобиля с нагрузкой включается понижающая передача
раздаточной коробки. Повышающая передача применяется,; главным образом,
при движении автомобиля по усовершенствованным дорогам.
Раздаточная коробка (фиг. 53) изготовлена в виде отдельного агрегата, и
крепится к кронштейнам рамы автомобиля через резиновые амортизаторы. Все
детали раздаточной коробки размещены в картере 2, к которому сзади
общими -болтами крепятся промежуточная крышка 5 и крышка 7.

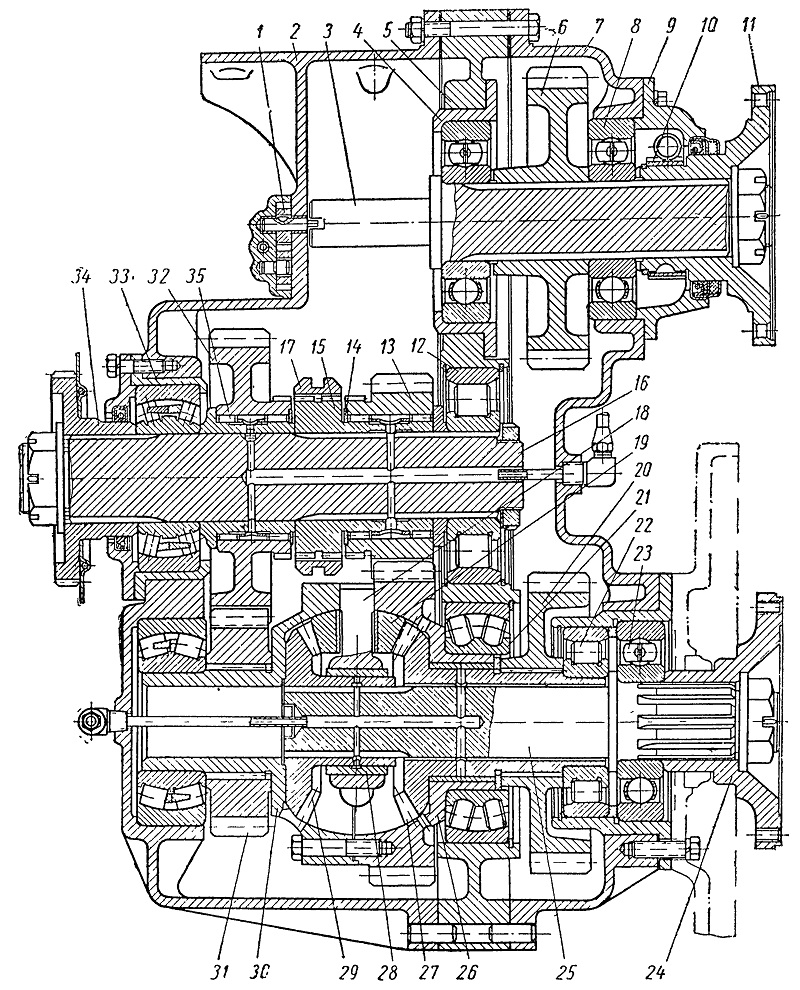

Фиг. 53. Раздаточная коробка:
1 — масляный насос; 2 — картер; 3 — вал привода заднего моста; 4 —
стакан подшипника; 5 — промежуточная крышка; 6 — ведомая шестерня вала
привода заднего моста; 7— крышка; 8 — шарикоподшипник; 9 — картер
привода спидометра; 10 — ведущая шестерня привода спидометра; 11 —
фланец; 12 — роликоподшипник; 13 — ведущая шестерня понижающей передачи;
14 — упорная шайба; 15 — зубчатая втулка ведущего вала; 16 — первичный
вал; 17 — муфта переключения; 18 — крестовина дифференциала; 19 —
сателлит дифференциала; 20 — ведущая шестерня вала привода заднего
моста; 21 — сферический двухрядный подшипник; 22 — роликоподшипник; 23 —
шарикоподшипник; 24 — фланец; 25 — вал привода среднего моста; 26 —
задняя чашка дифференциала; 27 — коническая шестерня привода заднего
моста; 28 — втулка; 29 — коническая шестерня привода среднего моста; 30
— передняя чашка дифференциала; 31 — ведомая шестерня повышающей
передачи; 32 — ведущая шестерня повышающей передачи; 33 — стакан
подшипника; 34 —
фланец; 35 — ролик.
