Гидроциклон трансмиссии самосвала MA3-530





Для нормальной работы трансмиссии нужно заливать в систему отфильтрованное масло и очищать его в процессе эксплуатации. Для очистки масла в гидравлической системе трансмиссии имеется гидроциклон (фиг. 50), включенный в схему через редукционный клапан. Количество масла, поступающего для очистки, зависит от давления в системе.

Масло, поступающее в циклон, попадает в полость а, образованную головкой 1 и корпусом 4. Полость а сообщается с внутренней полостью б через отверстие в верхнем пояске корпуса 4.

Масло в полость б входит по касательной к образующей внутреннего цилиндра корпуса и при попадании в полость б завихривается. При этом тяжелые частицы продуктов износа опускаются вниз и собираются в стакане 5. Очищенное масло через выходную трубку поступает к насосам и в масляный поддон картера коробки передач.

Для очистки стакана от продуктов отложения -в нижней его части имеется крышка 6.

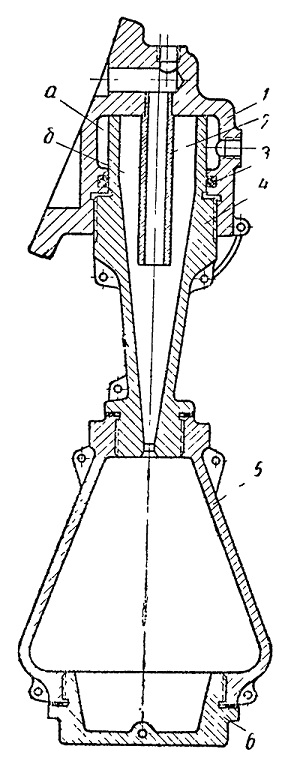

Фиг. 50. Гидроциклон:
1 — головка; 2 — выходная трубка; 3 — уплотнительное кольцо; 4 — корпус; 5 — стакан; 6 — крышка стакана.
