Устройство коробки передач автомобиля МАЗ-525

Блокирующее устройство механизма переключения передач автомобиля МАЗ-525

Для предотвращения одновременного включения двух передач имеется блокирующее устройство механизма переключения передач (фиг. 40).

В переднем приливе верхней крышки 2 коробки просверлено горизонтальное отверстие, в которое между штоками вставлены сухари 3. В каждом штоке имеются углубления. В двух средних штоках сделаны горизонтальные отверстия, в которые (помещены штифты 4. При перемещении штоков сухари выходят из углублений перемещаемого штока, входят в углубления соседних штоков и запирают их в нейтральном положении.

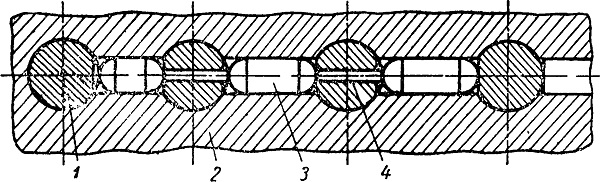

Фиг. 40. Блокирующее устройство механизма (переключения передач:
1 — шток, 2 — верхняя крышка коробки; 3 — сухарь, 4 — штифт
