Воздухоочиститель двигателя Д-12А
автомобилей МАЗ-525 и
МАЗ-530
Воздух в каждый блок цилиндров засасывается по отдельным воздухопроводам
через два воздухоочистителя инерционного типа (фиг. 26). Вследствие
значительного разрежения во впускном трубопроводе воздух, устремляющийся
в воздухоочиститель и направляемый винтовыми лопатками, движется с
большой окружной скоростью. При этом пыль,
имеющаяся в воздухе, отбрасывается центробежной
силой к стенкам пылесбрасывающих конусов и по ним ссыпается в бункер.
Часть пыли отделяется от воздуха при изменении направления движения в
воздухоочистителе. При прохождении через сетки и проволочную канитёль,
увлажненные маслом, воздух дополнительно очищается от пыли, которая
прилипает к намасленным поверхностям.
Бункер воздухоочистителя следует периодически очищать. Через каждые 1000
км пробега автомобиля, но не ранее чем через 100 час. работы двигателя
воздухоочиститель следует промывать дизельным топливом
или керосином, а фильтрующий элемент
воздухоочистителя пропитывать чистым авиационным маслом. При промывке
кассет набивку из них надо вынимать. После промывки кассеты погружают в
масло, которому дают затем стечь.
Перед сборкой воздухоочистителя необходимо проверить состояние
уплотнительных войлочных колец, которые нужно смазывать солидолом и при
сборке сильно сжать. Воздухоочиститель следует собирать только в том
случае, если на войлочных кольцах отпечатывается сплошная кольцевая
полоска. Кроме этого, необходимо проверять плотность всех соединений.
В процессе эксплуатации автомобиля надо систематически следить за
отсутствием подсоса воздуха в системе, не допускать ослабления хомутиков
на резиновых шлангах и в местах соединения резиновых шлангов с
патрубками.

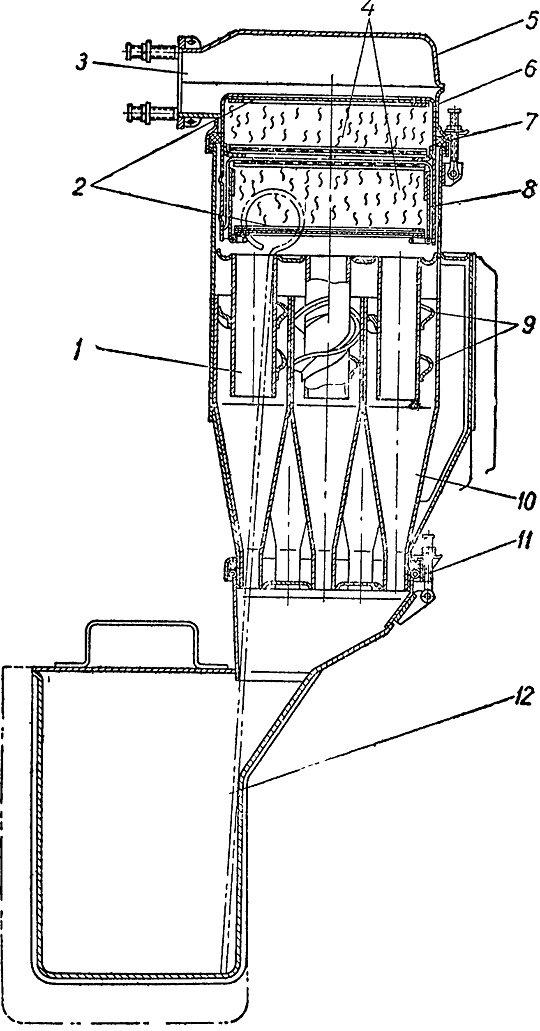

Фиг. 26. Воздухоочиститель:
1 — входные трубки; 2 — сетки; 3 — патрубок выхода воздуха; 4 —
проволочная канитель; 5 — головка; 6 — корпус; 7 — уплотнительное
кольцо; 8 — кассета; 9 — винтовые лопатки; 10 — пылесбрасывающий конус;
11 — уплотнительное кольцо; 12 — бункер.
