ЛyA3-967M. ЗАМЕНА ЛЕБЕДКИ

Лебедка подлежит замене (снятию) при следующих неисправностях:

течь масла через сальники в результате их повреждения;

износ или поломка зубьев червячной пары редуктора лебедки;

износ до. заклепок фрикционной накладки шкива привода лебедки;

межвитковое замыкание в обмотке ярма электромагнита;

пробой изоляции между корпусом и обмоткой;

трещины в картере лебедки.

Операционная карта № 68

Инструмент и приспособления: ключи 7, 8, 10, 13 и 17, отвертка 150X0,5, пусковая рукоятка, лопатка для монтажа шин, линейка 300, емкость для масла.

Трудоемкость: 0,7 чел.-ч.

1. Снятие лебедки

1.1. Выключить выключатель батареи.

1.2. Снять капот.

1.3. Отсоединить наконечники проводов фар от соединительных панелей, разъединить штекерные разъемы проводов передних фонарей и вынуть из отверстий кузова уплотнительные втулки и провода фары (отвертка 150X0,5).

1.4. Отвернуть две гайки (по одной с каждой стороны) крепления верхних кронштейнов и четыре гайки (по две с каждой стороны) крепления облицовки к нижним кронштейнам, вынуть болты и снять облицовку передка с фарами и передними фонарями (ключ 13).

1.5. Вывернуть болты 10 (рис. 3) и снять нижний рассекатель 7 в сборе с уплотнителями (ключ 10).

1.6. Вывернуть винты 12 и снять нижнюю половину 5 воздухоотводящего канала в сборе с уплотнителями (отвертка 150X0,5).

1.7. Отсоединить от изолированного вывода лебедки провод, идущий от переключателя ЭЛЕКТРОМАГНИТНАЯ МУФТА ЛЕБЕДКИ — НАСОС ВОДОСЛИВА (ключ 7).

1.8. Ослабить гайки 9 (рис. 97) крепления лебедки и переместить лебедку в овальных отверстиях перед-
ней части кузова в направлении коленчатого вала (ключ 17).

1.9. Ослабить болты, откинуть заглушку отверстия под пусковую рукоятку, установить пусковую рукоятку и, проворачивая коленчатый вал, снять приводные ремни 6 со шкивов коленчатого вала и лебедки (ключ

10, рукоятка пусковая, лопатка для монтажа шин).

Слить масло (емкость для масла).

1.10. Отвернуть гайки 9, вынуть болты 5 и снять лебедку 14 с прокладками 12 и проставкой 11 с автомобиля (ключ 17).

2. Установка лебедки

2.1. Установить лебедку 14 (рис. 97) с прокладками 12 и проставкой 11 на автомобиль, совместив крепежные отверстия лебедки с отверстиями в передней части кузова. Установить в отверстия болты 5 с шайбами 4, 7, 8 и навернуть гайки 9 (ключ 17).

2.2. Провертывай коленчатый вал, установить приводные ремни 6 на. шкивы лебедки и коленчатого вала. Вынуть пусковую рукоятку, закрыть отверстие заглушкой с прокладкой и закрепить заглушку болтами (ключ 10, пусковая рукоятка, лопатка для монтажа шин).

2.3. Перемещая лебедку в продольных отверстиях передней части кузова, отрегулировать натяжение ремней привода лебедки. Затянуть гайки 9 крепления лебедки (ключ 17, линейка 300).

Прогиб ремней должен быть 10—15 мм при усилии

4 кгс, приложенном в середине ремня.

2.4. Подсоединить к изолированному выводу лебедки провод, идущий от переключателя ЭЛЕКТРОМАГНИТНАЯ МУФТА ЛЕБЕДКИ — НАСОС ВОДОСЛИВА (ключ 7).

2.5. Установить нижнюю половину 5 (рис. 3) воздухоотводящего канала в сборе с уплотнителями и закрепить винтами 12 с плоскими шайбами (отвертка 150X0,5).

2.6. Установить нижний рассекатель 7 в сборе с уплотнителями и закрепить болтами 10 с пружинными шайбами (ключ 10).

2.7. Установить на автомобиль облицовку передка с фарами и передними фонарями и закрепить облицовку передка болтами с гайками и пружинными шайбами (ключ 13).

2.8. Присоединить наконечники проводов фар к выводам соединительных панелей, соединить штекерные разъемы проводов передних фонарей и установить в отверстия кузова уплотнительные втулки проводов (отвертка 150X0,5).

2.9. Установить капот.

2.10. Залить в картер лебедки трансмиссионное масло согласно карте смазывания автомобиля, контролируя уровень масла по контрольному отверстию (ключ 17).

2.11. Включить выключатель батареи.

2.12. Проверить работу лебедки.

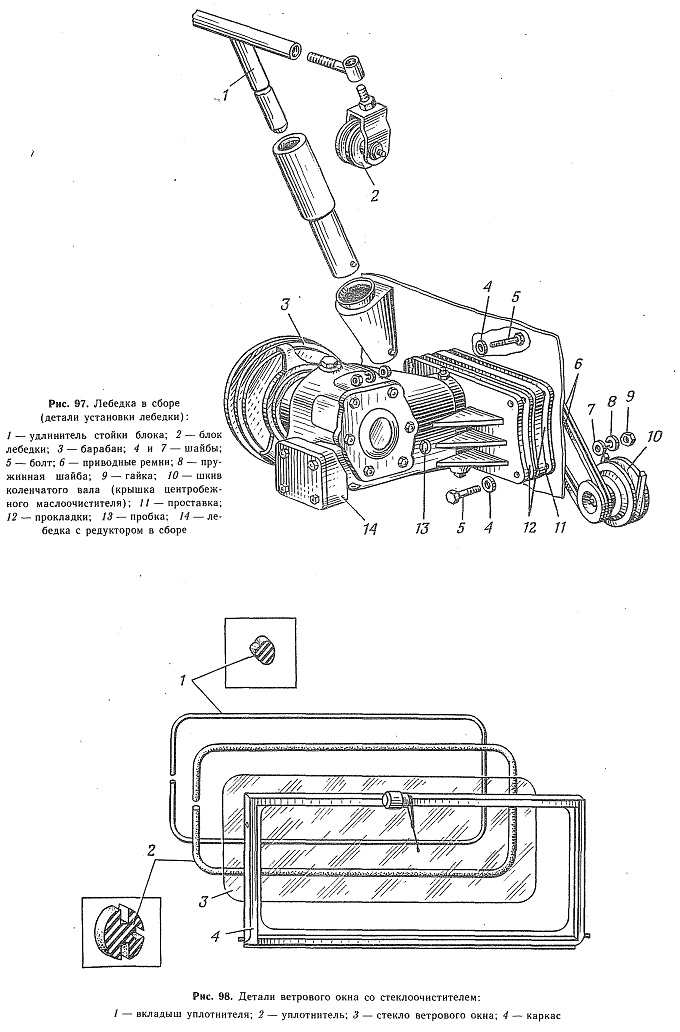

Рис. 97. Лебедка в сборе (детали установки лебедки):
1 — удлинитель стойки блока; 2 — блок лебедки; 3 — барабан; 4 и 7 — шайбы; 5 — болт; 6 — приводные ремни; 8 — пружинная шайба; 9 — гайка; 10—шкив коленчатого вала (крышка центробежного маслоочистителя); II—проставка; 12 — прокладки; 13 — пробка; 14 — лебедка с редуктором в сборе

Рис. 98. Детали ветрового окна со стеклоочистителем:
1 — вкладыш уплотнителя; 2 — уплотнитель; 3 — стекло ветрового окна; 4 — каркас

ЛyA3-967M. ЗАМЕНА ТРОСА ЛЕБЕДКИ

Трос лебедки подлежит замене (снятию) при следующих неисправностях:
наличие более четырех обрывов на длине шага; уменьшение длины троса более чем на 5 м.
Операционная карта № 69

Инструмент и приспособления: ножницы по металлу, молоток 1000 г, наковальня.

Трудоемкость: 0,3 чел.-ч.

1. Снятие троса лебедки

1.1. Смотать трос с барабана лебедки.

Примечание. При размотке троса скользящая муфта включения барабана лебедки должна быть выключена (чека находится в мелком пазу).

1.2. Отсоединить наконечник от троса и снять трос с барабана (ножницы по металлу).

2. Установка троса лебедки

2.1. Вставить конец троса в отверстие барабана 3 (рис. 97) лебедки и расклепать наконечник на конце троса (молоток 1000 г, наковальня).

Примечание. Перед установкой смазать трос графитной смазкой. Блок 2 с удлинителем / должны находиться в верхнем положении.

2.2. Пустить двигатель. Перевести чеку механизма включения лебедки в глубокий паз. Включить переключателем электромагнитную муфту лебедки и намотать трос на барабан.

Примечание. При намотке соблюдать осторожность и при необходимости немедленно отключить муфту переключателем.

Выполняют два человека.

2.3. Отключить электромагнитную муфту, остановить двигатель, перевести чеку в мелкий паз.

2.4. Опустить блок с удлинителем в нижнее положение.
