ЛyA3-967M. ЗАМЕНА ФАРЫ

ЛyA3-967M. ЗАМЕНА ФАРЫ

фара подлежит замене в случае ее механических повреждений, при нарушении герметичности корпуса фары и оптического элемента.

Операционная карта № 56

Инструмент и приспособления: отвертки 150X0,5 и 200Х1Д

Трудоемкость: 0,5 чел-ч.

1. Снятие фары

1.1. Выключить выключатель батареи.

1.2. Открыть капот.

1.3. Ослабить винты крепления наконечников проводов фары (голубой — провод ближнего света, оранжевый — провод дальнего света) к соединительной панели и отсоединить наконечники проводов.

1.4. Вывернуть винт 1 (рис. 95) крепления ободка фары, снять резиновый уплотнитель и ободок фары (отвертка 150X0,5).

1.5. Вывернуть винты 3 крепления корпуса фары, снять фару и прокладку (отвертка 200X1,0).

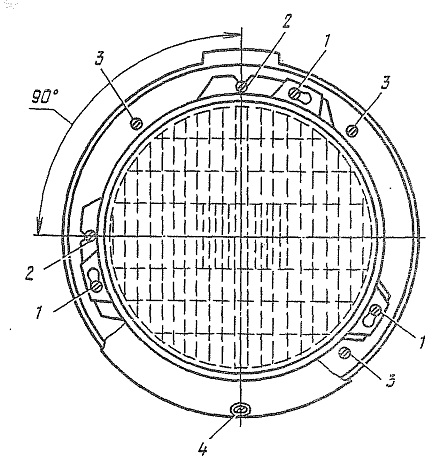

I — винт крепления внутреннего ободка фары; 2 — регулировочный винт; 3 — винт крепления корпуса фары; 4 — винт крепления ободка фары

2. Установка фары

2.1. Надеть на корпус фары прокладку и установить фару в отверстие облицовки передка автомобиля.

2.2. Завернуть винты 3 (рис. 95) крепления корпуса фары к облицовке передка (отвертка 200X1,0).

2.3. Присоединить наконечники проводов фары к выводам соединительной панели соответственно цветам подводящих проводов и затянуть винты крепления наконечников проводов (отвертка 150X0,5).

2.4. Закрыть капот.

2.5. Включить выключатель батареи.

2.6. Отрегулировать направление света фар со светомаскировочным устройством (СМУ) в незатем-ненном режиме «НЗ» или без СМУ (отвертка 150X0,5).

Примечание. Регулировка осуществляется винтами 2 в вертикальной и горизонтальной плоскостях.

2.6.1. Установить ненагруженный автомобиль на ровной площадке перед экраном на расстоянии 7,5 м.

Примечание. Экраном может служить стена или прикрепленная к ней бумага (фанера).

2.6.2. Разметить экран, как показано на рис. 96,а.

2.6.3. Включить свет и, действуя ножным переключателем света, убедиться, что в обеих фарах одновременно загораются нити ламп дальнего и ближнего

света.

2.6.4. Включить дальний свет фар и, закрыв одну из фар, отрегулировать другую таким образом, чтобы самая яркая точка светового пятна лежала на пересечении вертикальной и верхней горизонтальной линий экрана.

2.6.5. Выполнить переход 2.6.4 для регулировки второй фары.

Световые пятна обеих фар должны быть на одинаковой высоте.

2.6.6. Включить ближний свет фар и проверить расположение светового пятна ближнего света фар, центр которого должен располагаться на пересечении вертикальной и нижней горизонтальной линий экрана или немного правее.

Примечание. При неправильном расположении пятна ближнего света проверить и при необходимости заменить лампу.

2.7. Отрегулировать направление света фар со СМУ в режиме маскировочного затемнения «М3».

2.7.1. Установить снаряженный автомобиль со спецоборудованием с нормально накачанными шинами на горизонтальной площадке на расстоянии 7,5 м от линз насадок до экрана, установленного перпендикулярно продольной оси автомобиля, или от стены, окрашенной белой краской.

2.7.2. Нанести на экране (стене) три вертикальные линии (рис. 96,б): среднюю — против оси автомобиля и две боковые — против центров фар, и одну горизонтальную линию на расстоянии h—Q,7H от уровня площадки (Н—высота центров фар автомобиля от уровня площадки).

2.7.3. Включить дальний свет фар и закрыть одну из фар светонепроницаемым материалом.

2.7.4. Вращая регулировочные винты, отрегулировать свет фары так, чтобы граница света и тени проходила на экране по горизонтальной линии, а середина светового пятна от каждой фары лежала соответственно на правой и левой вертикальных линиях.

2.8. Надеть на фару резиновый уплотнитель, установить ободок фары и завернуть винт 1 (рис. 95) крепления ободка к корпусу фары (отвертка 150X0,5).

Примечание. Перед установкой винт смазать графитной смазкой.

Ободок должен быть плотно прижат к уплотнительным прокладкам фары во избежание попадания в нее воды.

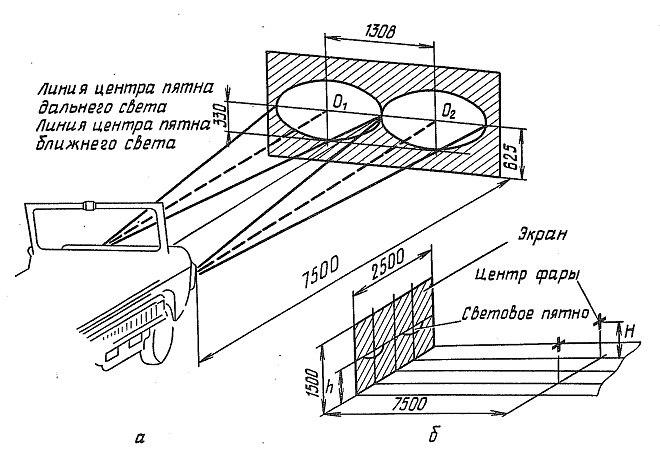

Рис. 96. Регулировка направления света фар:
а — регулировка направления света фар со СМУ в незатемненном режиме «НЗ» или без СМУ;
б — регулировка направления света фар со СМУ в режиме маскировочного затемнения «М3»
