ЛyA3-967M. ЗАМЕНА АМОРТИЗАТОРА

Амортизатор подлежит замене (снятию) при следующих неисправностях:

течь амортизаторной жидкости через уплотнения штока или резервуара;

неисправности клапанов или пружин амортизатора, внешним признаком которых является ухудшение плавности хода автомобиля;

износ втулок проушин;

механические повреждения амортизатора.



Операционная карта № 40



Инструмент и приспособления: ключи 17 и 22, головка 17, рукоятка динамометрическая.

Трудоемкость: 0,4 чел.-ч.

1. Снятие амортизатора передней подвески

1.1. Отвернуть гайки 3 (рис. 71) крепления нижнего и верхнего концов амортизатора, снять пружинные 4 и плоские шайбы 5 и амортизатор 10 с внешними втулками 6 (ключ 17).

1.2. Снять с пальца 8 и кронштейна 1 внутренние втулки 6 и шайбы 7.

2. Установка амортизатора передней подвески

Примечание. Перед установкой амортизатора проверить крепление пальца 8 (рис. 71) к кузову (ключ 22).

2.1. Установить шайбы 7, внутренние резиновые втулки 6 на палец 8 и кронштейн 1.

2.2. Установить верхний конец амортизатора 10 с внешней втулкой 6 на палец 8, нижний конец с внешней втулкой 6 на кронштейн 1 и закрепить амортизатор гайками 3 с плоскими 5 и пружинными 4 шайбами (ключ 17, головка 17, рукоятка динамометрическая).

Момент силы затяжки 3,0—3,5 кгс • м.



3. Снятие амортизатора задней подвески

3.1. Отвернуть гайку 2 (рис. 72) крепления нижнего конца амортизатора и снять шайбу 3 (ключ 17).

3.2. Снять болт 6 и отсоединить нижний конец амортизатора от рычага 1. Вынуть из нижнего конца амортизатора распорную 4 и резиновые втулки 5.

3.3. Отвернуть гайку 2 крепления верхнего конца амортизатора, снять пружинную 3 и плоскую 7 шайбы, снять амортизатор 9 с внешней резиновой втулкой 5 (ключ 17).

3.4. Снять с пальца 8 внутреннюю резиновую втулку 5 и шайбу 7.


4. Установка амортизатора задней подвески

Примечание. Перед установкой амортизатора проверить крепление пальца 8 (рис. 72) к кузову (ключ 22).

4.1. Установить шайбу 7 и внутреннюю резиновую втулку 5 на палец 8.

4.2. Установить на палец 8 верхний конец амортизатора 9, внешнюю резиновую втулку 5 и навернуть гайку 2 с плоской 7 и пружинной 3 шайбами.

4.3. Установить в нижнюю проушину амортизатора резиновые 5 и распорную 4 втулки.

4.4. Установить нижний конец амортизатора на рычаг подвески, вставить болт 6 и навернуть гайку 2 с пружинной шайбой 3 (ключ 17).

4.5. Затянуть гайки 2 крепления амортизатора (ключ 17, головка 17, рукоятка динамометрическая).

Момент силы затяжки 3,0—3,5 кгс • м.

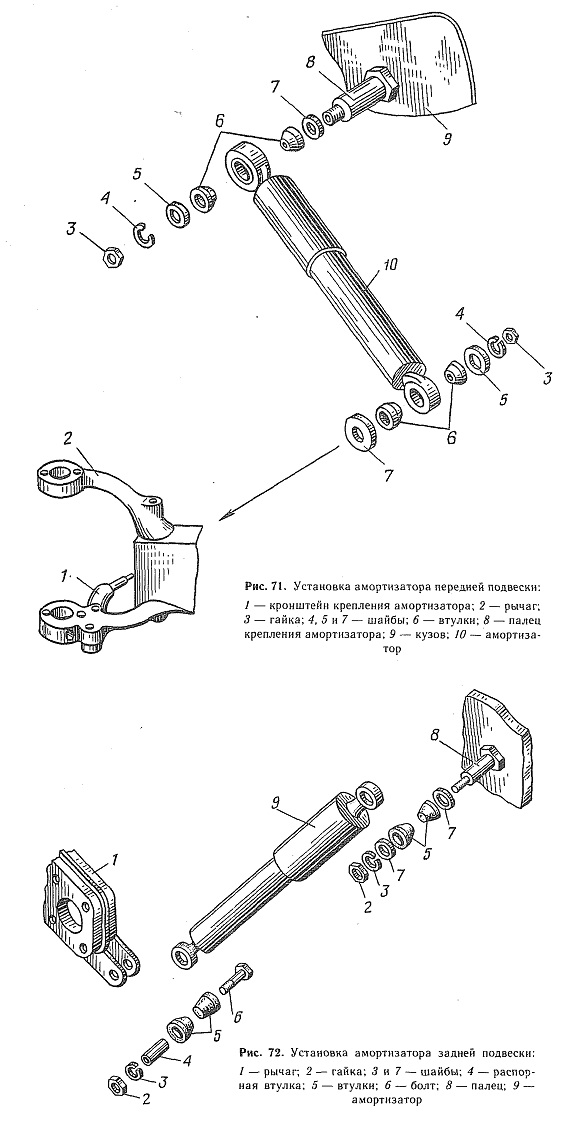

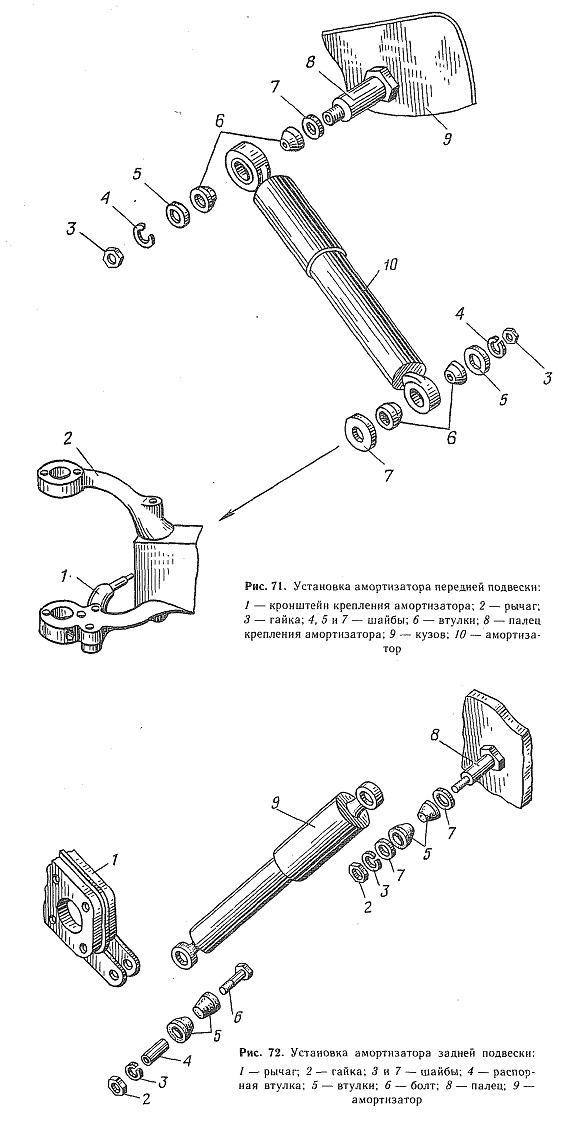

Рис, 71. Установка амортизатора передней подвески: 1 — кронштейн крепления амортизатора; 2 — рычаг; 3 — гайка; 4, 5 и 7 — шайбы; 6 — втулки; 8 — палец крепления амортизатора; 9 — кузов; 10 — амортизатор


Рис. 72. Установка амортизатора задней подвески: 1 — рычаг; 2 — гайка; 3 и 7 — шайбы; 4 — распорная втулка; 5 — втулки; 6 — болт; 8 — палец; 9 — амортизатор











ЛyA3-967M. ЗАМЕНА БУФЕРА ПОДВЕСКИ



Буфер подвески заменяется при его повреждении или разрушении.



Операционная карта № 41



Инструмент и приспособления: колодки (4 шт.), подставки под ось подвески (2 шт.), домкрат гидравлический, головка 12, вороток, отвертка 200x1,0.

Трудоемкость: 0,4 чел.-ч.



1. Снятие буфера подвески

1.1. Установить колодки под колеса автомобиля (колодки — 4 шт.).

1.2. Поднять переднюю (заднюю) часть автомобиля и установить подставки под ось подвески (домкрат гидравлический, подставки — 2 шт.).

1.3. Снять буфер передней подвески.

Примечание. Буфер задней подвески снимается аналогично буферу передней подвески.

1.3.1. Отвернуть болт 39 (рис. 65) крепления бу-
фера 36 к кронштейну 19 кузова автомобиля и снять буфер (головка 12, вороток).

1.3.2. Снять с буфера опорную шайбу 35 (отвертка 200 X 1,0).




2. Установка буфера подвески

2.1. Установить буфер передней подвески.

Примечание. Буфер задней подвески устанавливается аналогично буферу передней подвески.

2.1.1. Установить на буфер 36 (рис. 65) опорную

шайбу 35.

2.1.2. Установить буфер 36 на кронштейн 19 кузова автомобиля и закрепить болтом 39 с пружинной 38 и специальной 37 шайбами.

2.1.3. Убрать подставки из-под оси подвески и опустить автомобиль (домкрат гидравлический).

2.1.4. Убрать колодки из-под колес автомобиля.
