ЛyA3-967M. ЗАМЕНА ГЛАВНОГО ЦИЛИНДРА СЦЕПЛЕНИЯ. СНЯТИЕ И УСТАНОВКА ПЕДАЛИ СЦЕПЛЕНИЯ



Главный цилиндр сцепления подлежит замене (снятию) при следующих неисправностях:
течь тормозной жидкости из-под защитного колпака цилиндра;-
заклинивание поршня цилиндра.

Операционная карта № 23

Инструмент и приспособления: ключи 8, 10 и 12, плоскогубцы 125, головка 13, вороток, технологические заглушки, стеклянный сосуд 0,5 л, шланг для прокачки гидропривода тормозов, молоток 500 г, медная выколотка d— 14 мм и /= 100 мм, отвертка 150x0,5, плоскогубцы 125.

Трудоемкость:

замена главного цилиндра сцепления — i,0 чел.-ч; снятие и установка педали сцепления — 0,3 чел.-ч.

1. Снятие главного цилиндра сцепления

1.1. Снять кожух пола над коробкой передач и педальный полик (см. ОК № 1, переходы 1.4.1 —1.4.3,

1.4.5).
1.2. Выкачать рабочую жидкость из бачка цилиндра сцепления и привода выключения сцепления (см. ОК № 24, переход 1.2).

1.3. Отвернуть соединительную гайку и отсоединить от главного цилиндра 2 (рис. 56) сцепления трубку I привода выключения сцепления. Во избежание засорения установить в отверстия трубки и главного цилиндра технологические заглушки (ключ 12,технологические заглушки),

1.4. Снять шплинт 9, шайбу 10, вынуть палец 7 и отсоединить вилку от педали 12 (плоскогубцы 125).

1.5. Отвернуть гайки 3 крепления главного цилиндра сцепления к поперечине рамы, снять пружинные шайбы и цилиндр с автомобиля (головка 13, вороток).





2. Установка главного цилиндра сцепления



2.1. Установить цилиндр 2 (рис. 56) шпильками в отверстия поперечины рамы и закрепить гайками 3 с пружинными шайбами 4 (головка 13, вороток).

2.2. Вынуть технологические заглушки из отверстий трубки 1 и цилиндра 2. Присоединить трубку к штуцеру цилиндра и закрепить соединительной гайкой (ключ 12).

2.3. Совместить отверстие вилки с отверстием педали, установить в совмещенные отверстия палец 7, шайбу 10 и зашплинтовать (плоскогубцы 125).

Ход педали до упора в полик должен быть (135+5) мм (измерять по центру площадки педали). Регулируется ход вращением толкателя цилиндра в вилке. После регулировки вилка должна быть застопорена контргайкой.

2.4. Заполнить систему рабочей жидкостью (см. ОК № 24, переход 2.3—2.5).

3. Снятие педали сцепления

3.1. Отсоединить оттяжную пружину 11 (рис. 56) от педали 12 (плоскогубцы 125, отвертка 150x0,5).

3.2. Снять шплинт 9, шайбу 10, вынуть палец 7 и отсоединить вилку толкателя от педали 12 (плоскогубцы 125).

3.3. Снять шплинт 5, ось 8 педали сцепления и педаль 12 (плоскогубцы 125, медная выколотка d=\A мм и /=100 мм, молоток 500 г).

3.4. Вынуть из педали 12 втулки 6 и снять накладку 13 (отвертка 150x0,5).

Примечание. Втулки вынимать при их замене.

4. Установка педали сцепления

4.1. Установить втулки 6 (рис. 56) в отверстия педали 12.

Примечание. Перед установкой внутреннюю поверхность втулок смазать графитной смазкой.

4.2. Установить оттяжную пружину 11 на педаль 12, установить педаль в кронштейн, запрессовать ось 8 в отверстия педали и кронштейна и зашплинтовать (молоток 500 г, плоскогубцы 125).

4.3. Совместить отверстия вилки и педали 12, установить в отверстия палец 7, шайбу 10 и зашплинтовать (плоскогубцы 125).

4.4. Установить оттяжную пружину 11 на кронштейн и педаль сцепления (плоскогубцы 125, отвертка 150X0,5).

4.5. Установить накладку 13 на педаль 12.

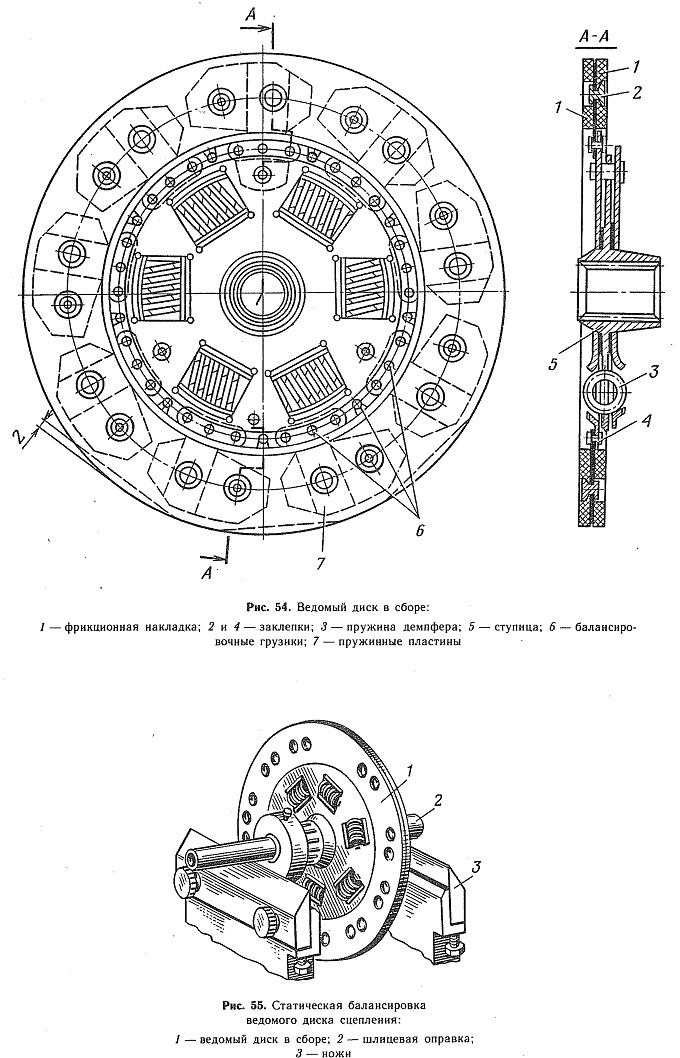

Рис. 54. Ведомый диск в сборе:
1—фрикционная накладка; 2 и 4 — заклепки; 3— пружина демпфера; 5 — ступица; 6 — балансировочные грузики; 7 — пружинные пластины



Рис. 55. Статическая балансировка ведомого диска сцепления:
I — ведомый диск в сборе; 2 — шлицевая оправка; 3 — ножи

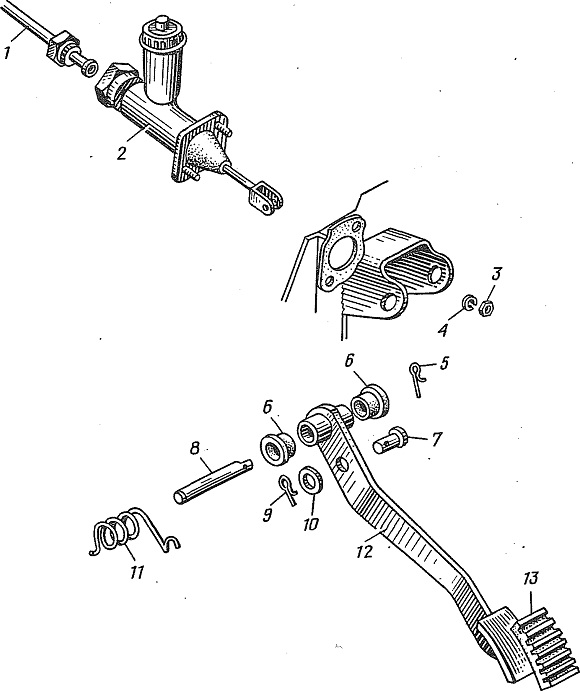

Рис. 56. Установка главного цилиндра сцепления-1 — трубка; 2 — главный цилиндр сцепления в сборе; 3 — гайка; 4 — пружинная шайба; 5 и 9 — шплинты; 6 — втулка; 7 — палец; 8 — ось педали; 10 — шайба; 11 — пружина; 12 — педаль; 13 — накладка педали
