ЛyA3-967M. ЗАМЕНА ДОПОЛНИТЕЛЬНОГО МАСЛЯНОГО РАДИАТОРА
ДВИГАТЕЛЯ
Дополнительный масляный радиатор подлежит замене (снятию) при
повреждениях охлаждающих секций или соединительных трубок, внешним
признаком которых является течь масла.
Операционная карта № 17
Инструмент и приспособления: головка 10, вороток.
Трудоемкость: 0,4 чел.-ч.
1. Снятие дополнительного масляного радиатора
1.1. Снять капот.

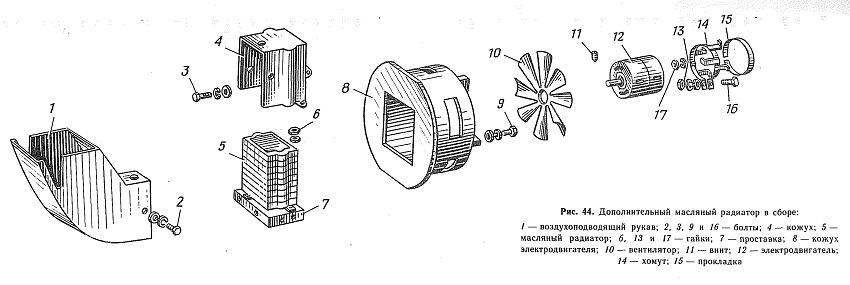

1.2. Отвернуть болты 2 (рис. 44) и снять воздухоподводящий рукав 1
(головка 10, вороток).
1.3. Отвернуть болты 3, гайки 6 и снять кожух 4
масляного радиатора (головка 10, вороток).
1.4. Отвернуть гайки крепления масляного радиатора к проставке 7, снять
плоские шайбы и радиатор 5 (головка 10, вороток).
2. Установка дополнительного масляного радиатора
2.1. Установить дополнительный масляный радиатор 5 (рис. 44) на
проставку 7 и закрепить гайками с плоскими шайбами (головка 10,
вороток).
Примечание. Перед установкой радиатора проверить резиновые
уплотнительные кольца. При затвердевании, надрывах или трещинах кольца
следует заменить.
2.2. Установить кожух 4 на масляный радиатор 5 и закрепить гайками 6 с
плоскими шайбами к проставке 7 (головка 10, вороток).
2.3. Прикрепить болтами 3 с плоскими и пружинными шайбами кожух 4
радиатора к кожуху 8 электродвигателя (головка 10, вороток).
2.4. Установить воздухоподводящий рукав / на кожух 4 и закрепить болтами
2 с плоскими и пружинными шайбами (головка 10, вороток).
2.5. Установить капот.

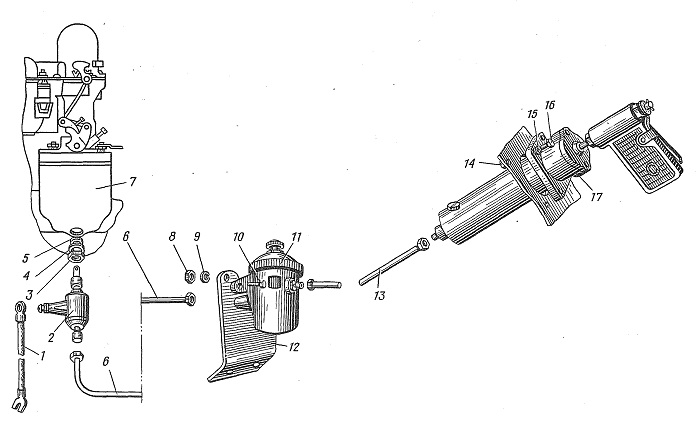

Рис. 43. Система экстренного пуска двигателя:
1— провод нагревателя; 2 — распылитель; 3, 8 и 14 — гайки; 4 — шайба; 5
— уплотнительная шайба; 6 — эмульсионная трубка; 7 — впускной коллектор;
9 и 15 — пружинные шайбы; 10 и 16 — болты; 11 — смеситель; 12 —
кронштейн; 13 — воздушный трубопровод; 17 — воздушный насос
