Лексус 300. Оборудование салона



Лексус 300. Оборудование салона

Оборудование салона

Снятие и установка панели приборов и главного вещевого ящика

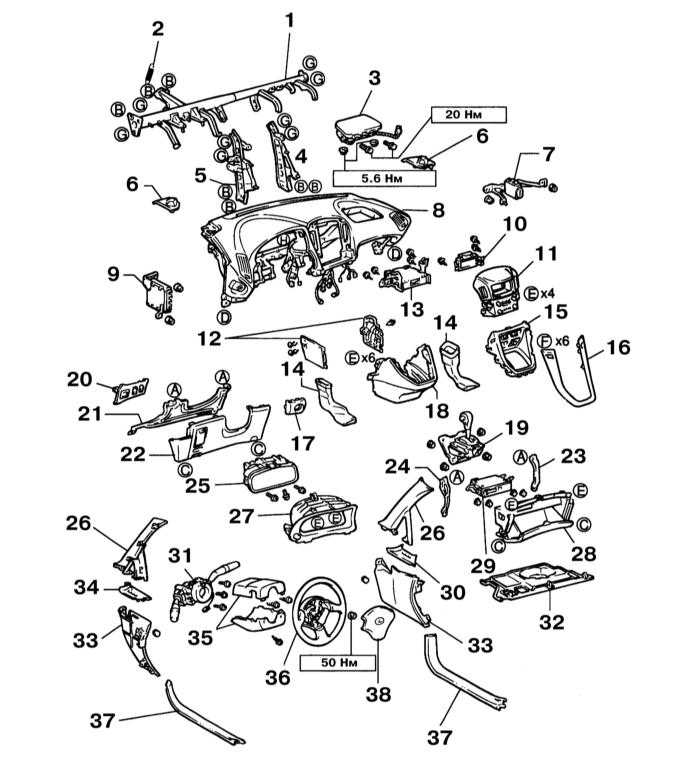

Компоненты панели приборов

12.2.1 Оборудование салона Лексус RX300

1 — Усилительная штанга
2 — Возвратная пружина педали
3 — Сборка подушки безопасности переднего пассажира
4 — Кронштейн №2
5 — Кронштейн №1
6 — Панель №1 динамика
7 — ECU ABS
8 — Накладка панели приборов
9 — ECU кузова
10 — Сборка многофункционального дисплея
11 — Панель отделки центральной консоли
12 — Боковые сегменты отдели центральной консоли
13 — Сборка аудиосистемы
14 — Воздуховод
15 — Нижний сегмент отделки центральной секции панели приборов
16 — Окантовка
17 — Панель отделки замка зажигания
18 — Нижняя панель центральной секции панели приборов
19 — Сборка рычага селектора режимов АТ

20 — Панель отделки нижней консоли
21 — Нижняя вставка
22 — Подрулевая панель
23 — Нижний держатель №2
24 — Нижний держатель №1
25 — Комбинация приборов
26 — Отделка передней стойки кузова
27 — Отделка комбинации приборов
28 — Нижняя панель №2
29 — CD-чейнджер
30 — Боковой сегмент панели приборов (правый)
31 — Комбинированный переключатель
32 — Нижняя крышка №2
33 — Нижняя боковая панель
34 — Боковой сегмент панели приборов (левый)
35 — Кожухи рулевой колонки
36 — Рулевое колесо
37 — Отделка порога передней двери
38 — Накладка рулевого колеса

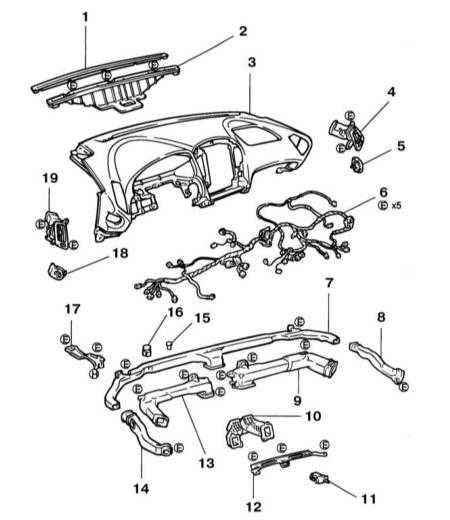

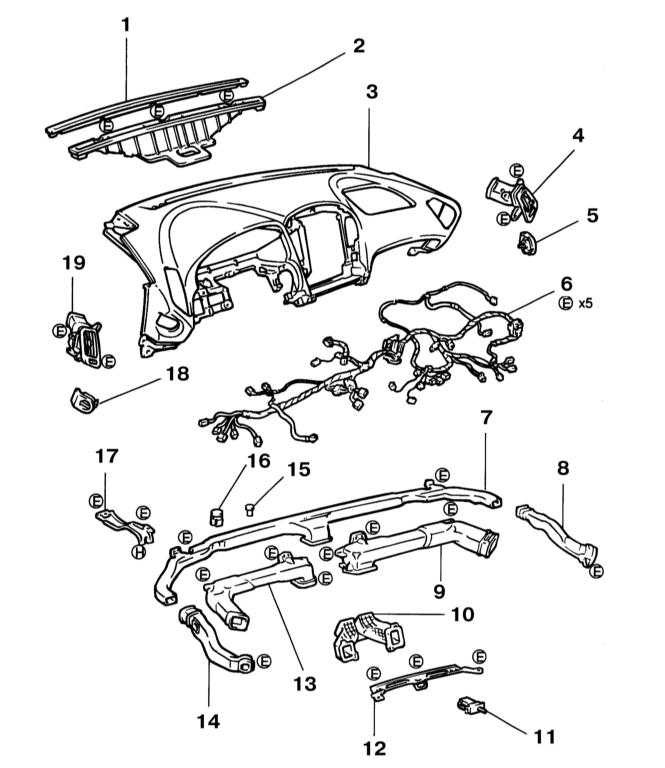

Компоненты тракта системы вентиляции

12.2.1 Оборудование салона Лексус RX300

1 — Отделка дефлектора обдува ветрового стекла
2 — Сборка дефлектора обдува ветрового стекла
3 — Накладка панели приборов
4 — Заслонка №4
5 — Боковой дефлектор №2
6 — Электропроводка
7 — Воздуховод №5 бокового дефлектора
8 — Воздуховод бокового дефлектора №2
9 — Воздуховод от отопителя к заслонке №4

10 — Центральный воздуховод от отопителя к заслонке
11 — Сборка светильника в вещевом ящике
12 — Центральный кронштейн
13 — Воздуховод от отопителя к заслонке №1
14 — Воздуховод бокового дефлектора №1
15 — Датчик солнца
16 — Датчик автоматического управления освещением
17 — Кронштейн №1
18 — Боковой дефлектор №1
19 — Заслонка №1


На сопр. иллюстрациях также указан тип крепежа перечисленных компонентов: буквами с A по F обозначены болты и винты, буквами G и H – гайки, а не обозначенные буквами компоненты крепятся фиксаторами.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Последовательно снимите компоненты 30, 34, 37, 26, 33, 6 и 32 панели приборов, высвободив их из фиксаторов.
12.2.1 Оборудование салона Лексус RX300

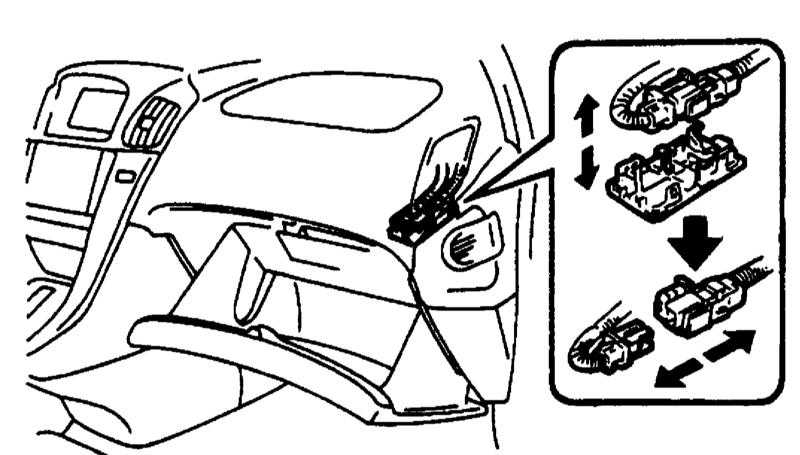

  1. Разъедините разъём подушки безопасности, стараясь не повредить электропроводку.
12.2.1 Оборудование салона Лексус RX300

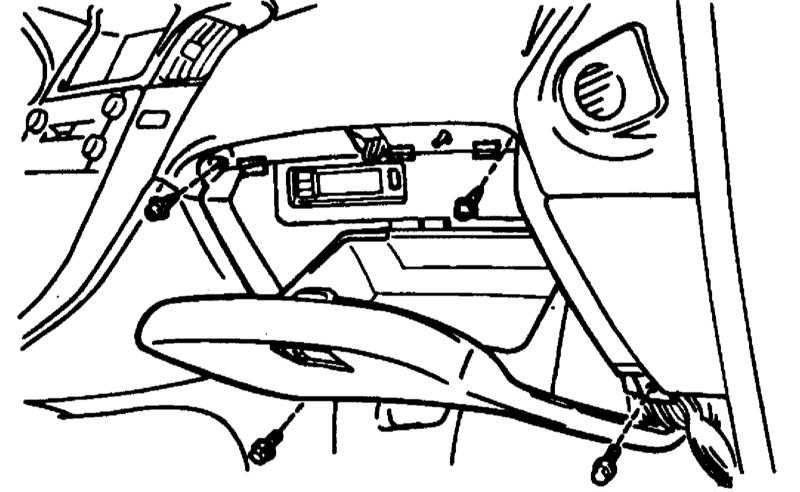

  1. Снимите нижнюю панель №2, вывернув 2 болта и 2 винта.
  1. При соответствующей комплектации выверните 4 гайки, разъедините разъём и снимите CD-чейнджер.
12.2.1 Оборудование салона Лексус RX300

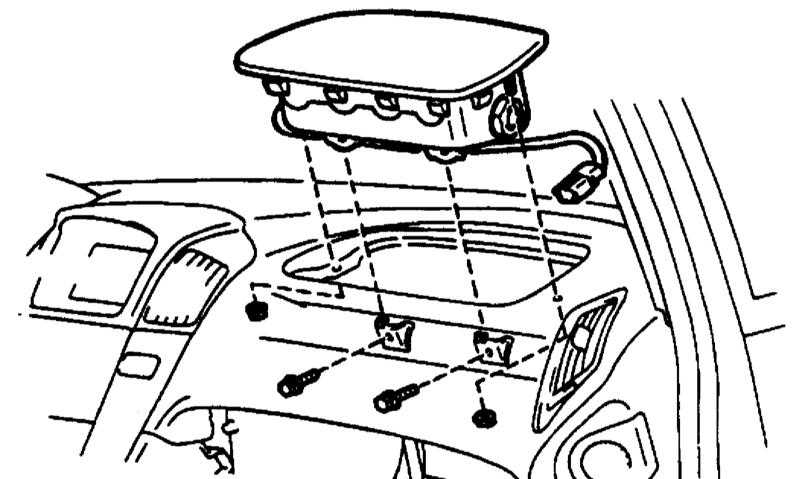

  1. Выверните 2 болта и 2 гайки и снимите сборку подушки безопасности.

После снятия уложите сборку подушки безопасности лицевой стороной вверх. Не разбирайте сборку подушки безопасности. При установке затягивайте крепёж с требуемыми усилиями, сборку подушки безопасности с видимыми повреждениями заменяйте, не допускайте замыкания электропроводки подушки безопасности.

  1. Снимите рулевое колесо с накладкой, а также кожухи рулевой колонки (см. Раздел Снятие, установка, разборка и сборка рулевой колонки).
  2. Последовательно снимите компоненты 17, 20, 22 и 21 панели приборов, высвободив их из фиксаторов и вывернув в последних двух случаях по 2 болта.
  3. Снимите рулевую колонку (см. Раздел Снятие, установка, разборка и сборка рулевой колонки).
  4. Последовательно снимите компоненты 16, 12 и 18 панели приборов, высвободив их из фиксаторов и вывернув в последнем случае 6 винтов.
12.2.1 Оборудование салона Лексус RX300

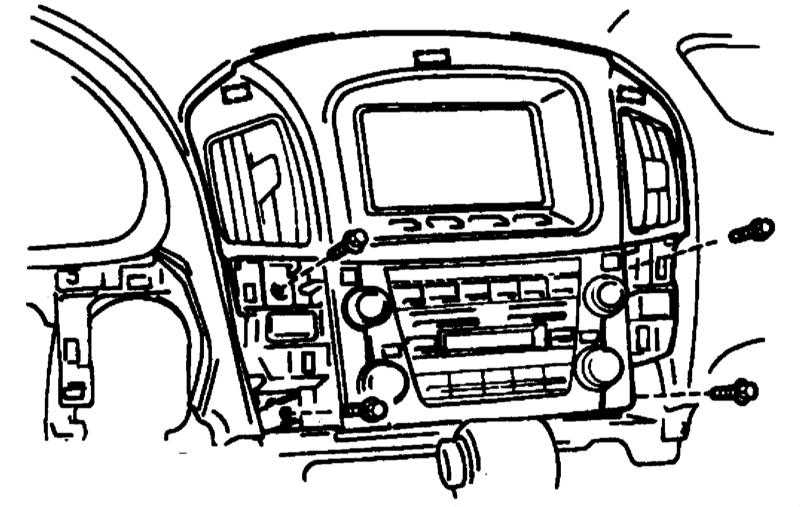

  1. Выверните 4 болта и снимите панель отделки центральной консоли.
  1. Разъедините разъёмы, выверните по 4 болта и снимите сборки многофункционального дисплея и аудиосистемы.
12.2.1 Оборудование салона Лексус RX300

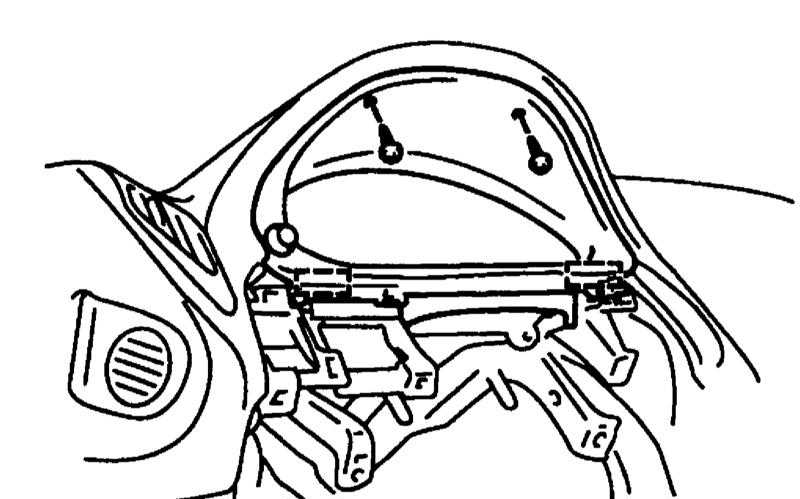

  1. Выверните 2 винта и снимите отделку комбинации приборов.
  1. Разъедините разъём, выверните 3 винта и снимите комбинацию приборов.
  2. Выверните два болта и снимите нижние держатели (23 и 24).
  3. Разъедините разъём, отсоедините тягу, отдайте 4 гайки и снимите сборку рычага селектора АТ.
  4. Снимите воздуховоды.
12.2.1 Оборудование салона Лексус RX300

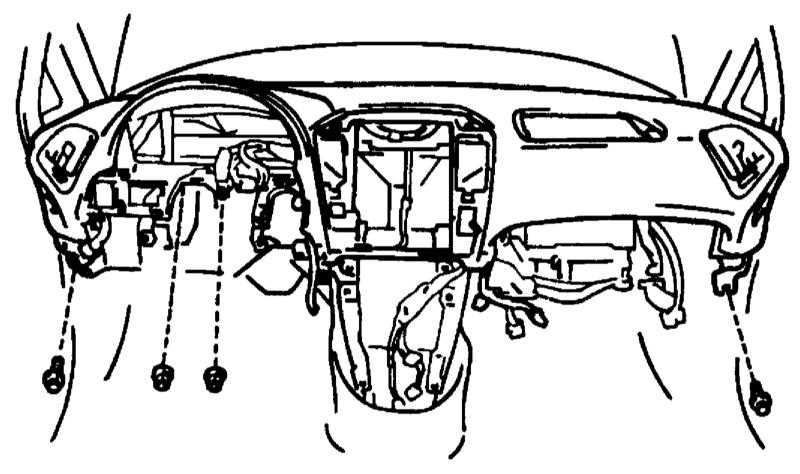

  1. Разъедините разъёмы, выверните 2 болта и 2 гайки и снимите накладку панели приборов.
  1. Отдайте крепёж и снимите кронштейны №1 и №2 (4 и 5).
  2. Выверните по 2 гайки и снимите модули управления кузова и ABS.
  3. Снимите возвратную пружину, выверните болт, 2 гайки и снимите блок реле и предохранителей под панелью приборов.
12.2.1 Оборудование салона Лексус RX300

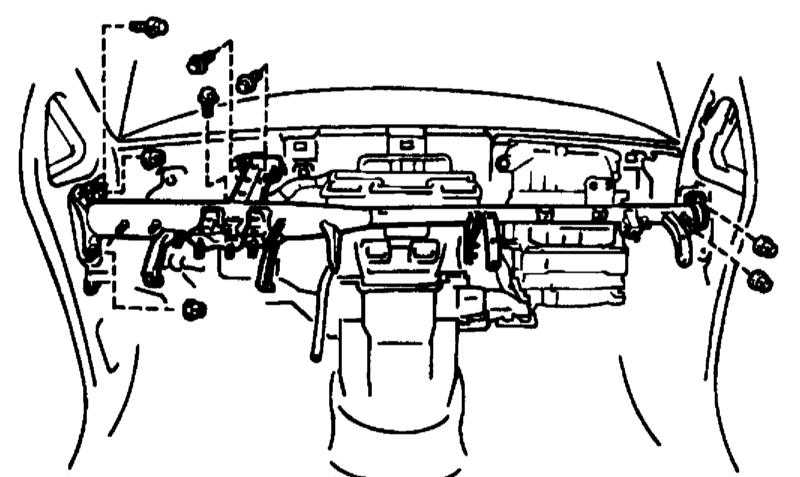

  1. Выверните 4 болта и 4 гайки и снимите усилительную штангу.
  1. Последовательно снимите компоненты №№ 11, 12, 18, 5, 1, 2, 7, 14, 8, 13, 9, 19, 4, и 10.
12.2.1 Оборудование салона Лексус RX300

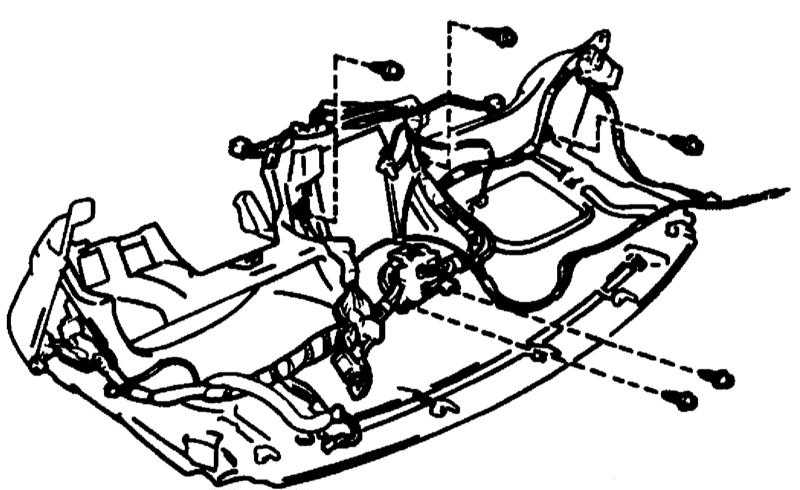

  1. Выверните 5 винтов, отожмите фиксаторы и снимите электропроводку.
  1. Выверните 2 винта и снимите кронштейн №1.
  2. Снимите датчик солнца и датчик автоматического управления освещением.
  3. Установка производится в обратном порядке. Затягивайте крепёж с требуемыми усилиями, заменяйте деформированные фиксаторы.
