Лексус 300. Снятие и установка верхнего люка

Снятие и установка верхнего люка

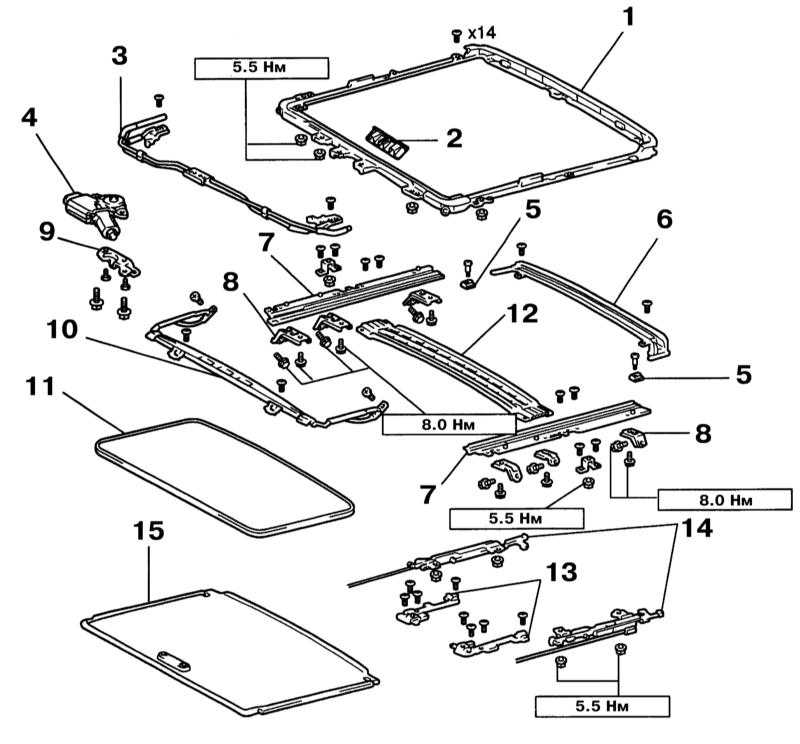

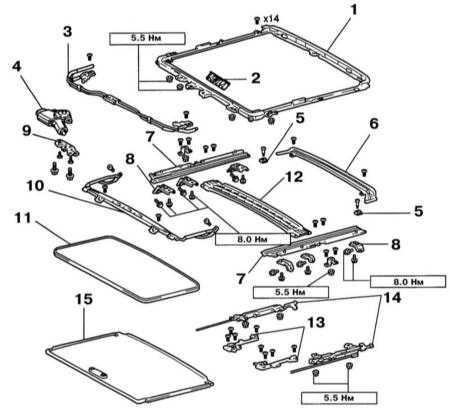

Компоненты верхнего люка


1 — Рама люка 2 — Опорный кронштейн 3 — Направляющие тросов 4 — Приводной механизм 5 — Стопор приводного троса 6 — Водосборный жёлоб 7 — Направляющая пластина 8 — Кронштейн	9 — Кронштейн переднего салонного светильника 10 — Панель ветроотбойника 11 — Стекло 12 — Центральная удерживающая рама 13 — Блок направляющей 14 — Приводной трос 15 — Затеняющий экран

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите обшивку потолка салона (см. Раздел Снятие и установка отделки потолка).
Снимите опорных кронштейн люка.
Отдайте 4 гайки и снимите стекло крышки люка вверх.
Разъедините разъём, отожмите 4 фиксатора и отсоедините от корпуса 4 сливных трубки.
Выверните 12 болтов и снимите 6 кронштейнов.
Отдайте 6 гаек и снимите с кузова корпус люка.
При необходимости разборку и сборку люка производите в соответствии с иллюстрацией Компоненты верхнего люка.
После сборки и установки отрегулируйте положение крышки люка, перемещая её при отпущенном крепеже. Крепёж затягивайте с требуемыми усилиями.
