Лексус 300. Снятие, установка, разборка и сборка задней двери и её компонентов



Лексус 300. Снятие, установка, разборка и сборка задней двери и её компонентов

Снятие, установка, разборка и сборка задней двери и её компонентов

Ниже рассматривается левая дверь; снятие и установка правой двери производится аналогично.

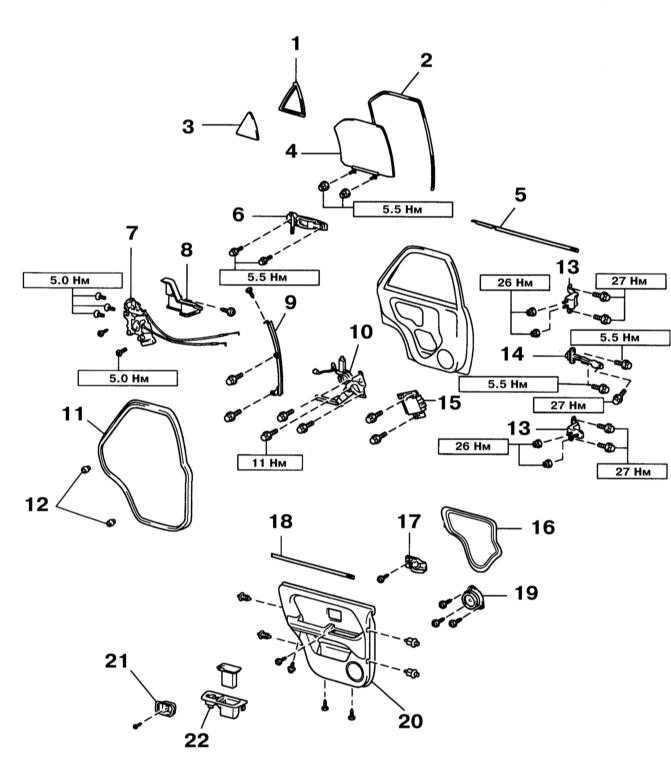

Компоненты задней двери

12.1.5 Снятие, установка, разборка и сборка задней двери и её компонентов Лексус RX300

1 — Уплотнение фиксированного стекла
2 — Направляющая стекла
3 — Фиксированное стекло задней двери
4 — Стекло
5 — Молдинг
6 — Наружная ручка
7 — Замок
8 — Кожух замка
9 — Разделительная планка
10 — Стеклоподъёмник
11 — Уплотнение двери

12 — Подушки
13 — Петля
14 — Ограничитель
15 — Блок управления задней дверью
16 — Крышка сервисного отверстия
17 — Внутренний рычаг отпирания замка
18 — Внутреннее уплотнение
19 — Динамик
20 — Внутренняя панель отделки двери
21 — Кант внутреннего рычага отпирания замка
22 — Переключатель стеклоподъёмника


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите заглушку, выверните винт и снимите кант внутреннего рычага отпирания замка задней двери при помощи отвёртки.
  2. Отожмите фиксаторы и снимите панель управления стеклоподъёмником.
12.1.5 Снятие, установка, разборка и сборка задней двери и её компонентов Лексус RX300

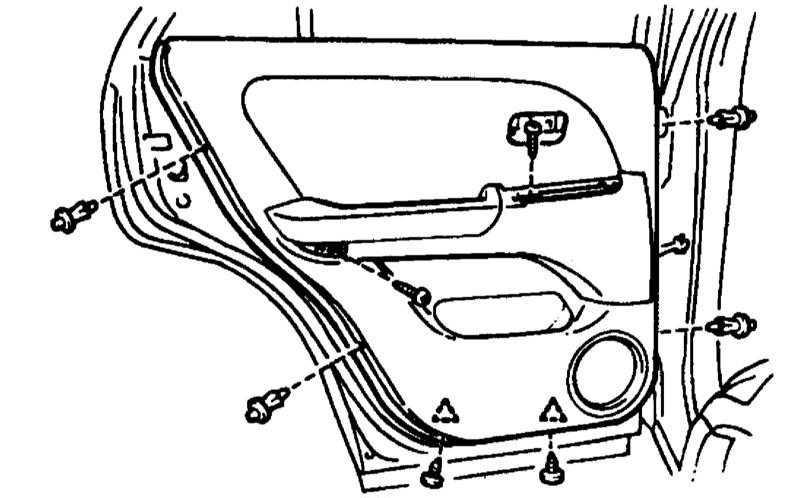

  1. Снимите заглушки винтов, выверните винты и снимите фиксаторы.
  1. Вставьте отвёртку между дверью и её отделкой и отожмите панель отделки.
  2. Снимите панель отделки двери вместе с уплотнением. Замените её фиксаторы и снимите уплотнение.
  3. Разъедините два разъёма, высвободите электропроводку блока управления из держателя, выверните два винта и снимите блок управления задней дверью.
  4. Разъедините разъём, выверните 3 болта и снимите динамик.
  5. Выверните винт крепления рычага отпирания замка, отсоедините от рычага два троса и снимите рычаг.
  6. Снимите две втулки и крышку сервисного отверстия.
  7. Снимите уплотнение.
  8. Опустите стекло так, чтобы в сервисном отверстии были видны болты его крепления. Отдайте гайки, извлеките стекло из держателей и опустите его внутрь двери.

Предварительно уложите внутрь двери ветошь, чтобы не поцарапать стекло. Расположите стекло как можно ближе к переду двери.

  1. Выверните два болта и винт крепления разделительной планки и сдвиньте её вперёд.
  2. Поверните планку на четверть оборота и выньте её из оконного проёма двери вверх.
  3. Снимите фиксированное стекло, потянув за его верхний угол вперёд и вниз. Отделите от стекла уплотнение.
  4. Аккуратно выньте вверх из двери стекло.
  5. Разъедините разъём, выверните 4 болта и снимите стеклоподъёмник через сервисное отверстие.

Обязательно разъединяйте разъём, чтобы исключить возможность срабатывания стеклоподъёмника и получения травмы.

  1. Снимите крышку рычага блокировки замка, выверните 4 болта, разъедините 2 разъёма и снимите замок.
  2. Выверните 2 винта и снимите кожух замка.
  3. Выверните два болта и снимите наружную ручку двери.
12.1.5 Снятие, установка, разборка и сборка задней двери и её компонентов Лексус RX300

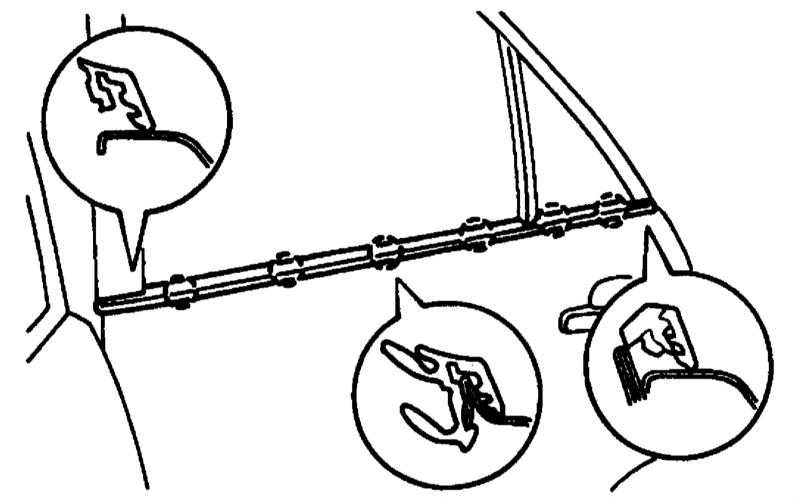

  1. Снимите молдинг.
  1. Снимите опорные подушки.
12.1.5 Снятие, установка, разборка и сборка задней двери и её компонентов Лексус RX300
  1. Отдайте крепёж петель и ограничителя двери и снимите её, предварительно сняв панель облицовки центральной стойки кузова. Для этого снимите накладки порогов передней и задней дверей, после чего высвободите из фиксаторов и снимите панель облицовки центральной стойки кузова.
  1. При установке двери, особенно новой, следует отрегулировать её положение, действуя аналогично случаю регулировки положения передней двери. Усилия затягивания болтов указаны в Спецификациях Главы Кузов.
  2. Установка производится в обратном порядке. Затягивайте крепёж с требуемыми усилиями, используйте новые фиксаторы.
