Снятие, разборка, сборка и установка стойки подвески

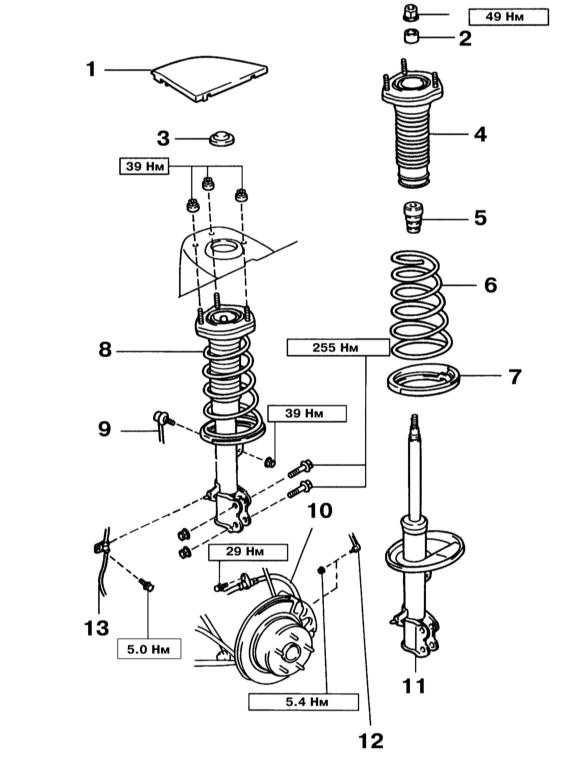

Компоненты стойки задней подвески

11.2.2  Снятие, разборка, сборка и установка стойки подвески Лексус RX300

1 — Крышка купола опоры стойки
2 — Втулка
3 — Колпак
4 — Упор стойки подвески
5 — Демпфер
6 — Винтовая пружина

7 — Нижнее седло пружины
8 — Сборка стойки задней подвески
9 — Стойка стабилизатора подвески
10 — Гибкий шланг
11 — Амортизатор
12 — Тяга датчика регулировки наклона фар
13 — Электропроводка датчика скорости ABS

Снятие и разборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите крышку купола опоры подвески и соответствующее колесо.
  2. При соответствующей комплектации выверните гайку и отсоедините тягу датчика регулировки наклона фар к поперечному рычагу №2 задней подвески.
  3. Выверните болт и снимите со стойки держатель электропроводки датчика скорости ABS.
  4. Выверните болт и снимите со скобы стойки держатель гибкого тормозного шланга.
  5. Выверните гайку и отсоедините от амортизатора стойку стабилизатора.

Если шарнир проворачивается вместе с гайкой, удерживайте его шестигранным ключом на 5 мм.

  1. Ослабьте, две гайки крепления стойки подвески к ступичной сборке.

Болты пока не извлекайте.

  1. Подоприте ступичную сборку домкратом и снимите колпак с упора стойки подвески.
  2. При необходимости разборки стойки ослабьте, но не отдавайте полностью верхнюю (центральную) гайку крепления пружины.
  3. Выверните три верхних гайки крепления стойки.
  4. Опустите ступичную сборку и снимите два нижних болта крепления стойки.
  5. Снимите сборку стойки задней подвески.
  6. Установите два болта с гайками в нижний кронштейн крепления стойки и зажмите его в тиски.
  7. При помощи специального приспособления сожмите пружину и, полностью выверните гайку крепления пружины
  8. Снимите втулку, упор стойки, сжатую пружину, демпфер и нижнее седло пружины.
  9. Вдавливая и вытягивая шток амортизатора удостоверьтесь в плавности его хода и отсутствии необычных звуков. При неудовлетворительных результатах проверки замените амортизатор.

Сборка и установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите нижнее седло пружины и демпфер.
  2. При помощи специального приспособления сожмите винтовую пружину и установите её на амортизатор.

Нижний виток пружины должен упираться в паз нижнего седла.

  1. Выровняйте упор стойки с нижней скобой амортизатора.

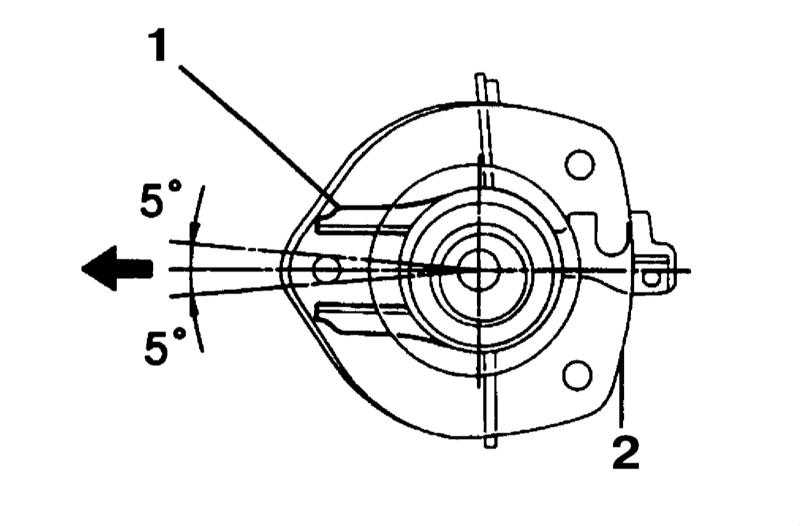

Установка упора стойки

11.2.2  Снятие, разборка, сборка и установка стойки подвески Лексус RX300 1 — Нижняя скоба
2 — Упор стойки
  1. Установите втулку и временно затяните гайку крепления пружины.
  2. Снимите с пружины стягивающее приспособление и проверьте ориентацию упора стойки.
  3. Установка производится в обратном порядке.
