Лексус 300. Задняя подвеска



Лексус 300. Задняя подвеска

Задняя подвеска

Ниже рассматривается задняя подвеска полноприводных моделей.

Снятие, разборка, сборка и установка ступицы заднего колеса

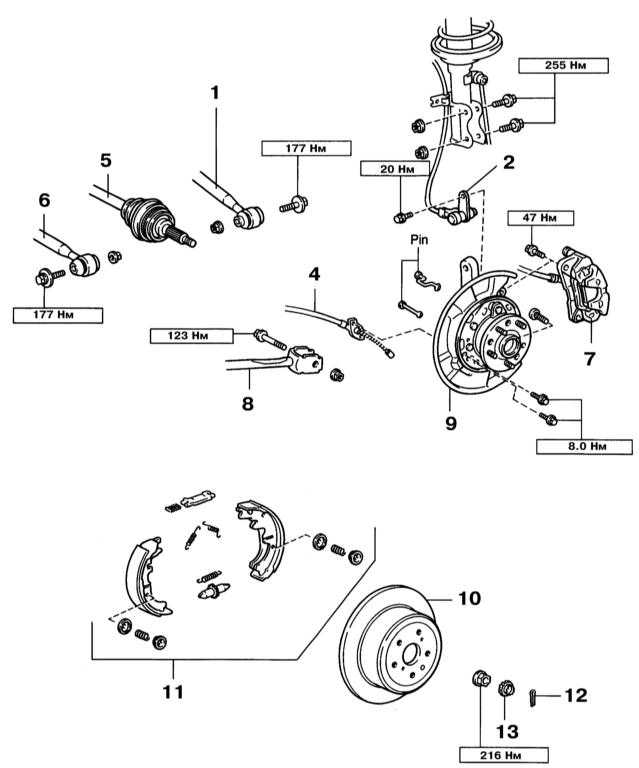

Компоненты установки ступичной сборки заднего колеса

11.2.1 Задняя подвеска Лексус RX300

1 — Поперечный рычаг №1 подвески
2 — Датчик скорости ABS
3 — Держатели тормозных башмаков
4 — Трос стояночного тормоза
5 — Приводной вал
6 — Поперечный рычаг №2 подвески

7 — Тормозной суппорт
8 — Продольный рычаг подвески
9 — Задняя ступичная сборка
10 — Тормозной диск
11 — Сборка стояночного тормоза
12 — Шплинт
13 — Фиксирующий колпачок

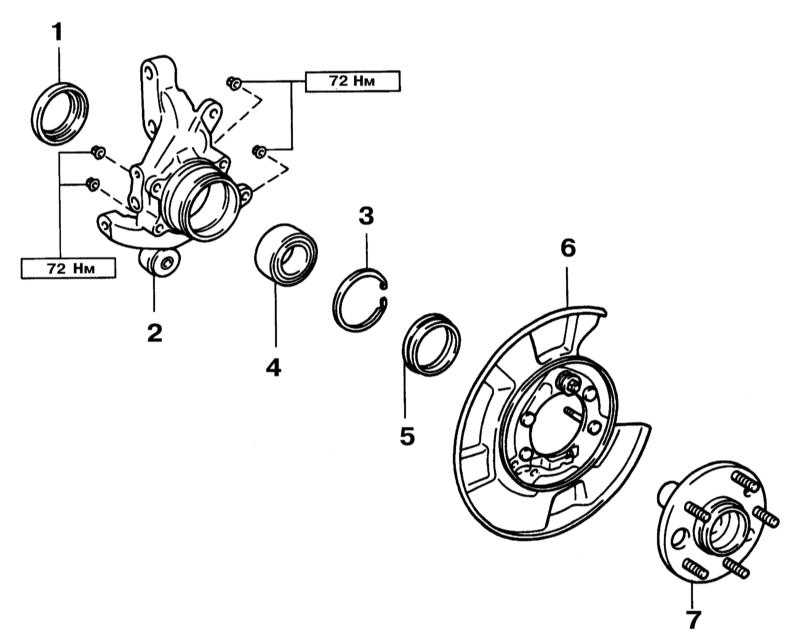

Компоненты ступичной сборки заднего колеса

11.2.1 Задняя подвеска Лексус RX300

1 — Внутренний сальник
2 — Держатель ступицы
3 — Стопорное кольцо

4 — Подшипник
5 — Наружный сальник
6 — Защитный кожух
7 — Ступица

Снятие и установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите заднее колесо.
  2. Измерьте осевой люфт подшипника ступицы заднего колеса и осевое биение ступицы, действуя по аналогии с Разделом Снятие, разборка, сборка и установка ступицы и поворотного кулака.
  3. Извлеките шплинт контргайки приводного вала и, выжав педаль тормоза, выверните контргайку.
  4. Снимите тормозной суппорт и тормозной диск (см. Главу Тормозная система).

Надёжно подвяжите суппорт так, чтобы не перегибался и не нагружался гибкий тормозной шланг.

  1. Выверните крепёж датчика скорости ABS и держателя его электропроводки.
  2. Разберите стояночный тормоз (см. Главу Тормозная система).
  3. Выверните два болта и отсоедините трос стояночного тормоза от кожуха ступичной сборки.
  4. Ослабьте, две гайки крепления стойки подвески к ступичной сборке.

Болты пока не извлекайте.

  1. Выверните болт крепления продольного рычага подвески к ступичной сборке и отсоедините от неё рычаг.
  2. Выверните установочный болт и гайку крепления поперечного рычага №1 подвески к ступичной сборке и отсоедините от неё рычаг. Аналогично отсоедините от ступичной сборки поперечный рычаг №2.
  3. Полностью выверните два болта крепления стойки подвески к ступичной сборке и её.

Не повредите защитный кожух и ротор датчика скорости ABS.

  1. Установка производится в обратном порядке. После установки проверьте сигнал от датчика ABS.

Разборка и сборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите при помощи специального приспособления ступицу с держателя.
  2. Выпрессуйте внутреннюю обойму ступичного подшипника ступицы.
  3. Выверните 4 гайки и снимите защитный кожух ступичной сборки.
  4. Извлеките внутренний и наружный сальники, а также стопорное кольцо.
  5. Выпрессуйте подшипник из держателя ступицы.
11.2.1 Задняя подвеска Лексус RX300

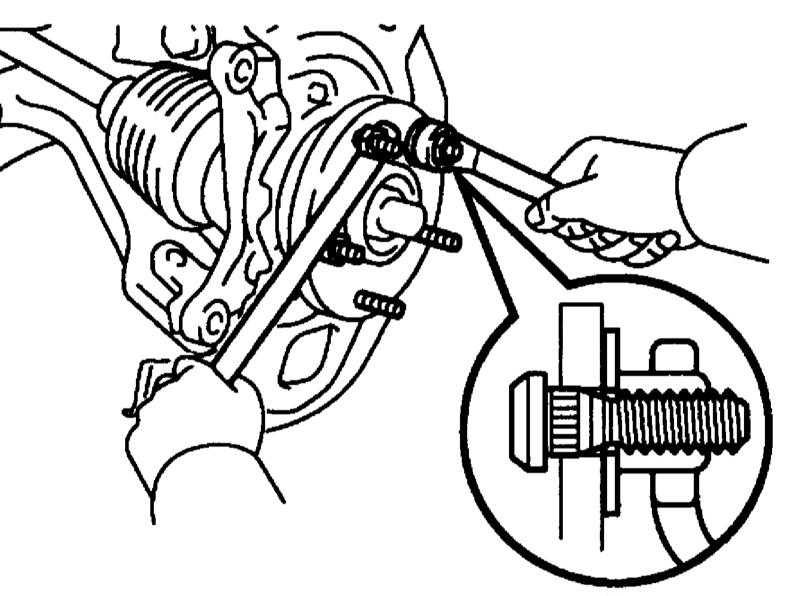

  1. При необходимости снимите болты ступицы при помощи специального приспособления. Установка болтов производится путём затягивания гайки.
  1. Сборка производится в обратном порядке. Затягивайте соединения с требуемыми усилиями. Используйте новые сальники и стопорное кольцо. Если при установке внутренней обоймы ступичного подшипника и его шариков образуется слабина, удостоверьтесь, что они устанавливаются на правильную сторону.
