Лексус 300. Снятие, установка и проверка педалей тормозной системы

Снятие, установка и проверка педалей тормозной системы

Проверка и регулировка хода педалей рабочего и стояночного тормоза приведены в Разделе Проверка и регулировка хода педалей рабочего и стояночного тормоза.

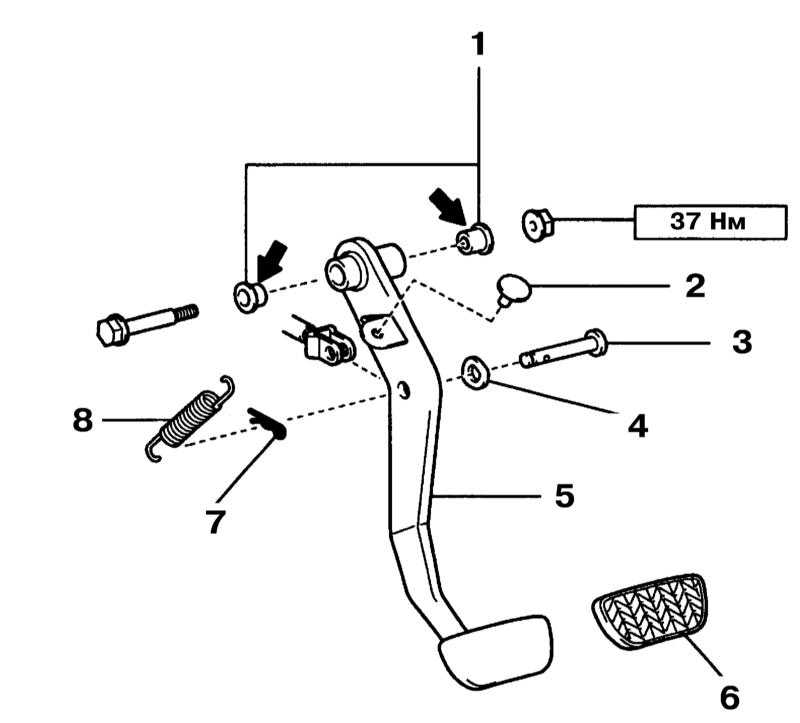

Компоненты установки педали рабочего тормоза


1 — Втулка 2 — Подушка 3 — Штифт 4 — Волнистая шайба	5 — Педаль рабочего тормоза 6 — Накладка педали 7 — Шплинт 8 — Возвратная пружина

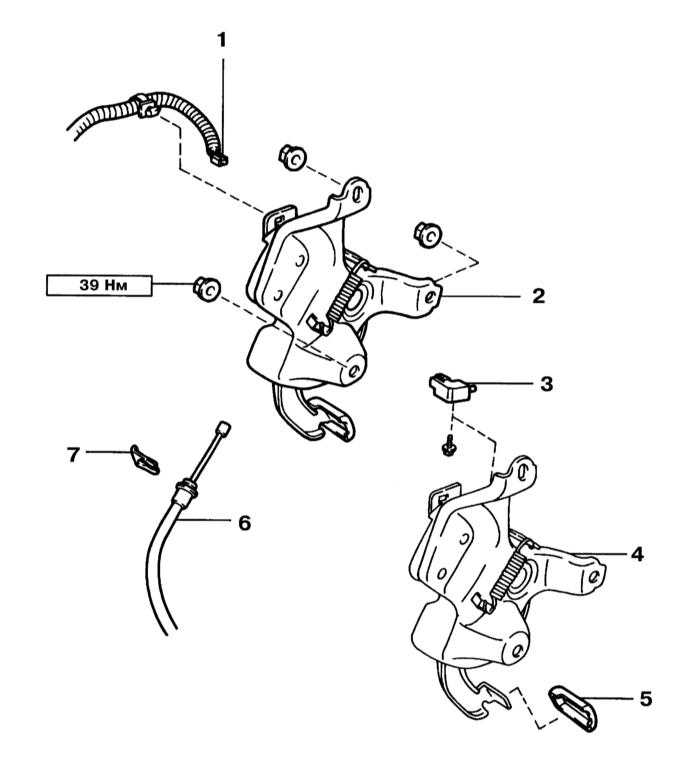

Компоненты установки педали стояночного тормоза


1 — Разъём выключателя стояночного тормоза 2 — Сборка педали стояночного тормоза 3 — Выключатель стояночного тормоза	4 — Педаль привода стояночного тормоза 5 — Накладка педали 6 — Трос стояночного тормоза 7 — Зажим

ПОРЯДОК ВЫПОЛНЕНИЯ

Ниже приводится описание снятия педали привода стояночного тормоза.
Снимите нижнюю левую секцию панели приборов (см. Главу Кузов).
Отпустите педаль стояночного тормоза.
Разъедините разъём электропроводки выключателя стояночного тормоза
Отдайте 3 гайки и снимите сборку педали привода стояночного тормоза.
Снимите зажим и отсоедините торс привода стояночного тормоза.
Выверните винт и снимите выключатель стояночного тормоза.
Снимите с педали накладку.
Установка производится в обратном порядке.
