Снятие, разборка, сборка и установка задних приводных валов
|
См. замечания в начале
Раздела Снятие, разборка, сборка и установка передних приводных валов.
|
Снятие и установка

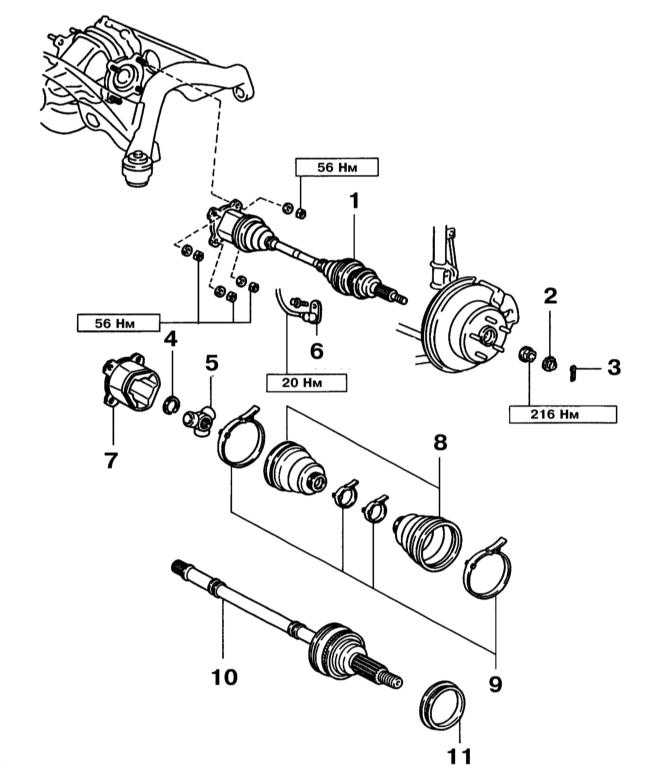

Компоненты заднего приводного вала
|
- Снимите соответствующее заднее колёсо.
- Выверните два болта и снимите заднюю секцию выпускной трубы вместе с прокладкой.
- Выверните болт и снимите датчик скорости ABS.
- Извлеките штифт, снимите фиксирующий колпак и выверните ступичную гайку.
- Нанесите метки на корпус триподного шарнира и на фланец заднего дифференциала.
- Выверните 4 гайки, снимите шайбы и отсоедините приводной вал от дифференциала.
- Снимите приводной вал с держателя.
- Установка производится в обратном порядке. Затягивайте крепёж с требуемыми усилиями, после установки проверьте исправность функционирования датчиков ABS, а также проверьте и при необходимости отрегулируйте углы установки задних колёс.
|
|
Разборка
|

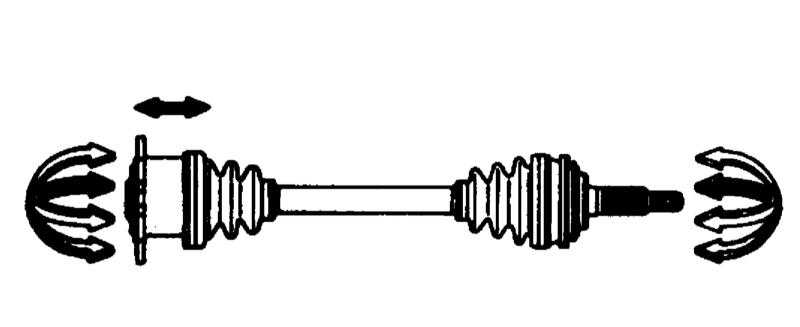

- Проверьте приводные валы:
- Наружные шарниры не должны иметь чрезмерно большого люфта;
- Удостоверьтесь в плавности движения внутреннего шарнира в направлении опоры;
- Удостоверьтесь в отсутствии чрезмерно большого люфта внутренних шарниров в радиальном направлении;
- Проверьте защитные чехлы на наличие повреждений.
- При помощи отвёртки снимите хомуты защитных чехлов шарниров.
|

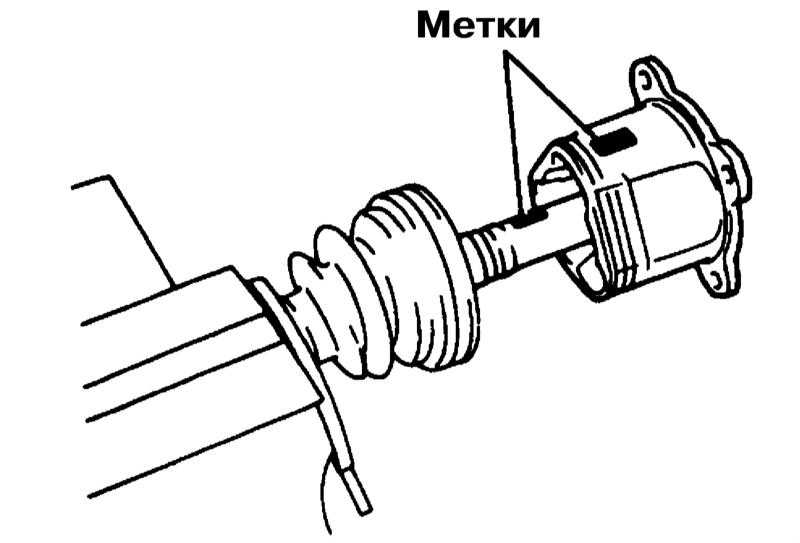

- Нанесите метки на корпус триподного шарнира и на приводной вал и снимите корпус шарнира с приводного вала.
|
|
Не используйте для нанесения меток зубило.
|
|
- Снимите стопорное кольцо и нанесите метки на триподный шарнир и на приводной вал.
|
|
Не используйте для нанесения меток зубило.
|
- Сбейте молотком и болванкой из мягкого металла триподный шарнир с приводного вала.
- Снимите защитные чехлы с хомутами.
- Наружный шарнир не подлежит разборке.
- Закрепите приводной вал в тисках с мягкими губками и при помощи отвёртки и молотка сбейте с вала пыльник №2, стараясь не повредить ротор датчика скорости ABS.
|
Не повредите ротор датчика скорости ABS.
|
|
|
Сборка
|
|

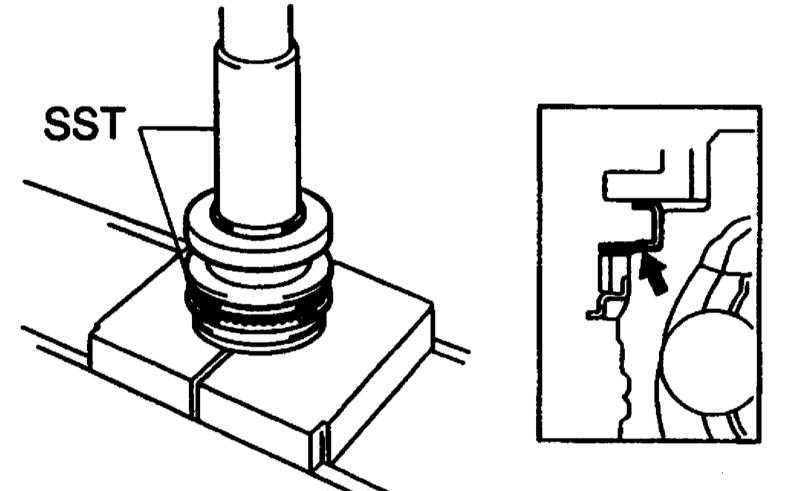

- Напрессуйте
новый пыльник №2 на вал.
|
- Временно установите
новые чехлы шарниров с хомутами.
|
Перед установкой защитных чехлов обмотайте шлицы приводного вала виниловой лентой, чтобы предотвратить их повреждение.
|
- Поместите на приводной вал триподный шарнир конусной частью к наружному шарниру и выровняйте установочные метки шарнира.
- Напрессуйте шарнир на приводной вал при помощи молотка и болванки из мягкого металла. Установите стопорное кольцо.
- Набейте в чехол внутреннего шарнира
180 ÷ 190 г жёлтой смазки, выровняйте установочные метки корпуса шарнира и закрепите корпус к дифференциалу.
- Набейте в чехол наружного шарнира
107 ÷ 117 г серой смазки.
|

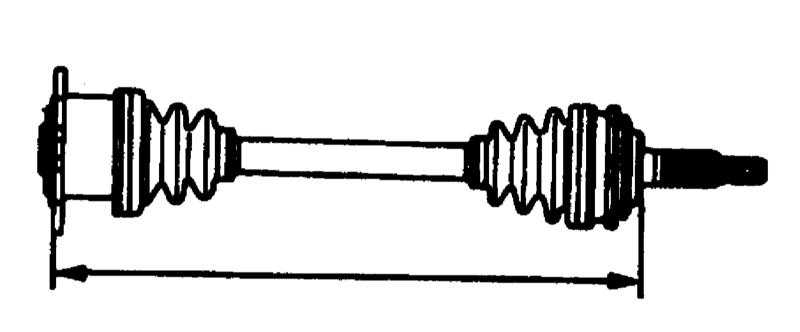

- Удостоверьтесь, что чехлы заходят в пазы на приводном валу и не деформируются при стандартной длине вала.
|
- Закрепите защитные чехлы хомутами, затянув их отвёрткой.
|
|
