Лексус 300. Системы отопления, вентиляции и кондиционирования воздуха



Лексус 300. Системы отопления, вентиляции и кондиционирования воздуха

Системы отопления, вентиляции и кондиционирования воздуха

Общая информация

Описание систем

Система отопления состоит из вентилятора и теплообменника, расположенных в едином блоке. Горячая ОЖ проходит через теплообменник. При перемещении рукоятки управления режимами отопителя, расположенной на панели приборов, открывается заслонка, и горячий воздух начинает поступать в салон автомобиля. Если включить вентилятор отопителя, воздух будет подаваться в салон более интенсивно. Вентилятор может работать с разной степенью интенсивности. Для возможности вращения вентилятора с различной скоростью установлен резистор. При закрытой заслонке ОЖ поступает по малому контуру назад в контур радиатора двигателя.

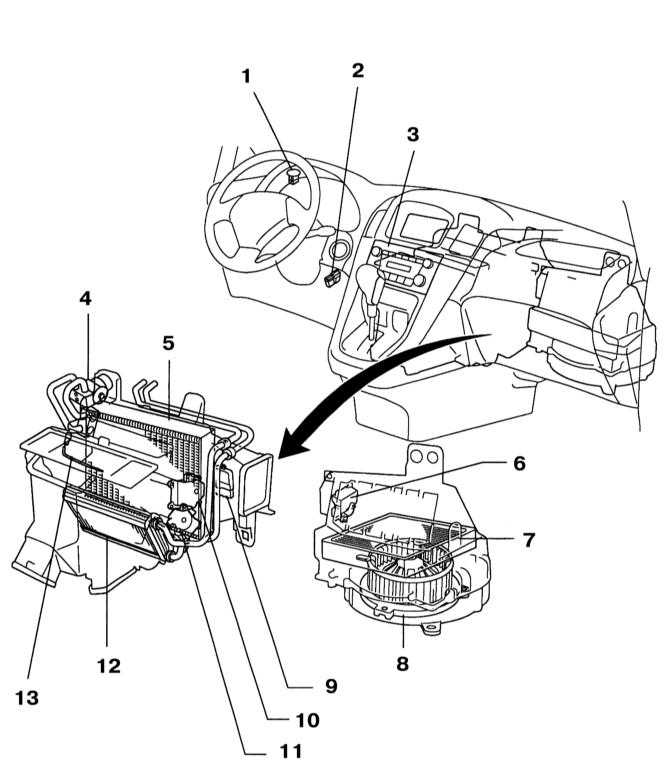

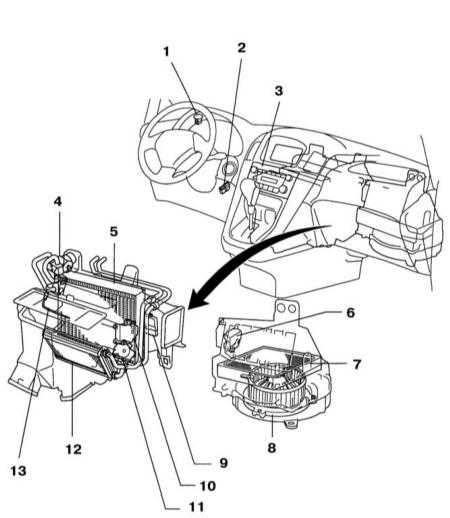

Компоненты системы отопления и К/В в салоне

5.2.1  Системы отопления, вентиляции и кондиционирования воздуха Лексус RX300

1 — Датчик солнца
2 — Датчик температуры в салоне
3 — Блок управления
4 — Расширительный клапан
5 — Испаритель
6 — Э/мотор подачи наружного воздуха

7 — Фильтр системы вентиляции
8 — Э/мотор вентилятора
9 — Реле э/мотора вентилятора
10 — Э/мотор выпуска воздуха
11 — Э/мотор смешивания воздуха
12 — Теплообменник отопителя
13 — Датчик температуры испарителя

Перед тем как попасть в салон, воздух проходит через фильтр, в котором оседает основная доля пыли. Следует соблюдать периодичность замены фильтра, т.к. забитый пылью фильтр ограничивает подачу воздуха, что приведёт к застаиванию воздуха внутри салона.

Распределение потоков воздуха системы вентиляции осуществляется также с помощью заслонок. На всех моделях предусмотрен режим циркуляции воздуха.

Система кондиционирования воздуха (К/В) входит в стандартную комплектацию рассматриваемых в настоящем Руководстве автомобилей.

Работы с системой К/В должны выполняться в специализированной мастерской. Не вскрывайте контур циркуляции хладагента, поскольку при соприкосновении с кожей хладагент может вызвать обморожение. Процедуры ремонта системы К/В в настоящем Руководстве не рассматриваются.

С помощью системы К/В температуру воздуха в салоне может понижать относительно внешней температуры. При работе системы влажность в салоне уменьшается. В сырую погоду, поступающий свежий воздух предварительно охлаждается, после чего вновь нагревается до заданной температуры. Таким образом производится его осушение. С помощью этой процедуры можно избавиться от запотевания стёкол.

Система К/В состоит из компрессора, конденсатора, испарителя, ёмкости с хладагентом и трубопроводов. В системе циркулирует хладагент (тип R134а), который в зависимости от температуры и давления может находиться в жидком или газообразном состоянии.

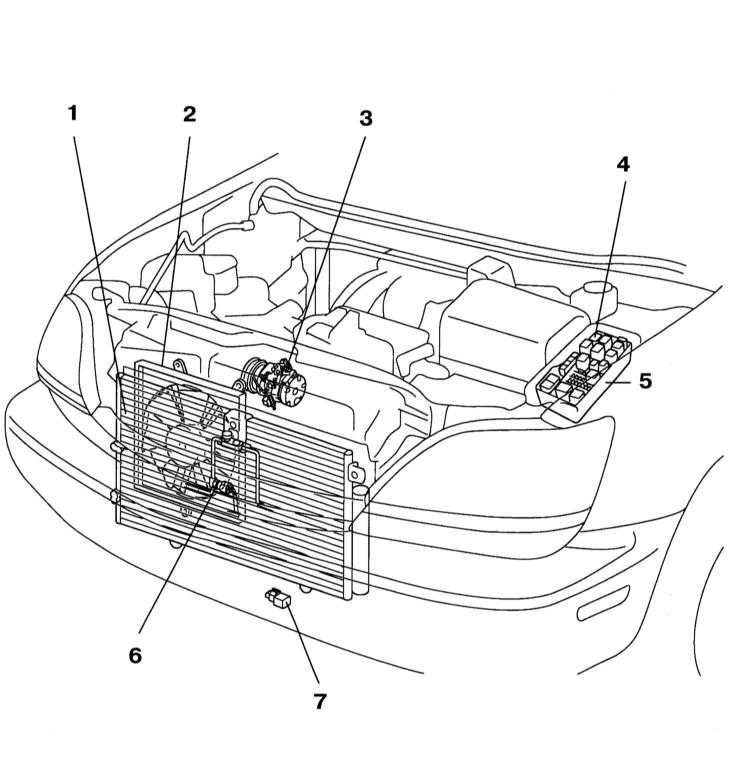

Компоненты системы К/В в двигательном отсеке

5.2.1  Системы отопления, вентиляции и кондиционирования воздуха Лексус RX300

1 — Конденсатор
2 — Сборка вентиляторов (вентилятор конденсатора)
3 — Компрессор и магнитная муфта
4 — Реле магнитной муфты

5 — Блок реле и предохранителей в двигательном отсеке
6 — Датчик давления
7 — Датчик температуры наружного воздуха

Компрессор кондиционера приводится мультиребристым ремнём от коленчатого вала двигателя. Он создаёт давление в контуре хладагента, представляющего собой газ, и вызывает его нагрев. В конденсаторе хладагент охлаждается наружным воздухом. Вследствие этого разогретый хладагент конденсируется, превращаясь в жидкость. Под высоким давлением он пропускается через клапан, в результате чего его давление падает. После этого хладагент испаряется в контуре, одновременно сильно охлаждаясь. В испарителе хладагент отбирает тепло от продуваемого через него воздуха. Вследствие этого воздух охлаждается. Охлаждённый воздух поступает в салон автомобиля. В результате нагревания в испарителе хладагент превращается в газ и под низким давлением поступает в компрессор, после чего процесс циркуляции повторяется.

Меры безопасности при обслуживании К/В

Система К/В должна обслуживаться исключительно подготовленным техническим персоналом, обученным безопасным приёмам работы с применением надлежащего оборудования и с соблюдением правил разгерметизации, а также ознакомленному с приёмами сбора и хранения автомобильного хладагента.
