Специальный инструмент(ы)
| Устройство фиксации фланца вторичного вала 205-053 | |
| Универсальный съемник 100-005A | |
| Съемное устройство, Масляное уплотнение 307-479 |
Снятие
1. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите и подоприте автомобиль.
2. Слейте трансмиссионную жидкость из раздаточной коробки.
За дополнительной информацией обратитесь к главе: Слив трансмиссионной жидкости из раздаточной коробки и заливка трансмиссионной жидкости в раздаточную коробку (308-07A Раздаточная коробка - Дизельный двигатель ID4 2.4L, Общие процедуры).

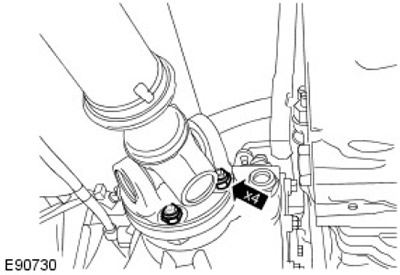

3. ПРИМЕЧАНИЕ: Отметьте положение переднего карданного вала по отношению к фланцу привода раздаточной коробки.
Отсоедините карданный вал от фланца выходного привода на раздаточной коробке. Отверните и отбракуйте 4 гайки.

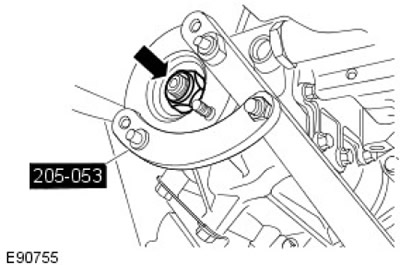

4. Используя специальный инструмент, ограничьте передний выходной фланец раздаточной коробки. Выверните и отбракуйте гайку и войлочную прокладку.

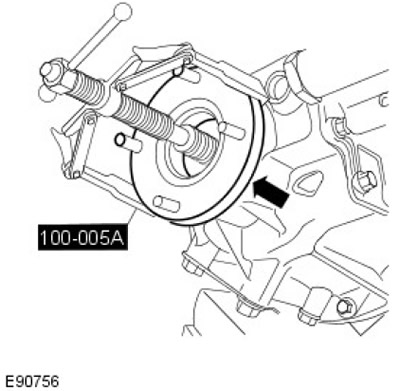

5. Снимите передний выходной фланец раздаточной коробки. Если необходимо, для снятия переднего выходного фланца раздаточной коробки используйте специальный инструмент.

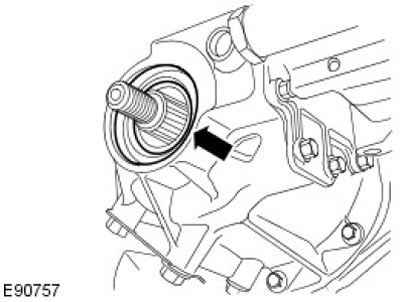

6. С помощью соответствующего инструмента снимите и отбракуйте переднее уплотнение вторичного вала раздаточной коробки.
Установка
1. ПРИМЕЧАНИЕ: Очистите контактные поверхности элементов.

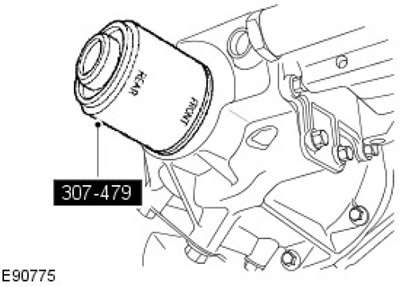

ПРИМЕЧАНИЕ: Для установки сальника используйте конец приспособления с пометкой "FRONT" (передний конец).
Используя специальный инструмент, установите новое переднее уплотнение вторичного вала раздаточной коробки.
2. ПРИМЕЧАНИЕ: Установите новую войлочную прокладку.

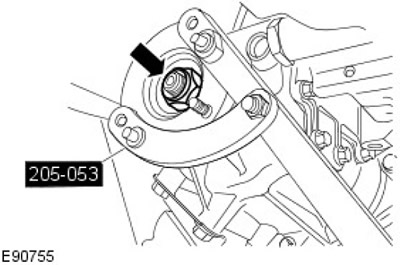

Установите передний выходной фланец раздаточной коробки.
- Установите втулку.
- Наверните новую гайку и затяните (момент затяжки 162 Нм).
3. ПРИМЕЧАНИЕ: Установите новые гайки.
Затяните (момент затяжки 45 Нм). Отрегулируйте положение карданного вала относительно фланца ведущей шестерни.
4. Заполните раздаточную коробку.
За дополнительной информацией обратитесь к главе: Слив трансмиссионной жидкости из раздаточной коробки и заливка трансмиссионной жидкости в раздаточную коробку (308-07A Раздаточная коробка - Дизельный двигатель ID4 2.4L, Общие процедуры).
