Снятие
1. Снимите механизм передачи раздаточной коробки высокого/ низкого диапазона.
За дополнительной информацией обратитесь к главе: Привод включения прямой/понижающей ступени раздаточной коробки (308-07A Раздаточная коробка -Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).

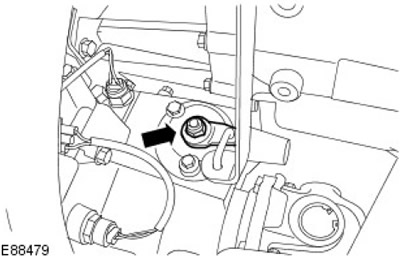

2. Снимите и отбракуйте регулирующую гайку механизма блокировки дифференциала.
3. ПРИМЕЧАНИЕ: Не вывинчивайте четыре винта, крепящих шаровой шарнир рычага переключения передач.
ПРИМЕЧАНИЕ: Не повредите при снятии резиновое уплотнение.

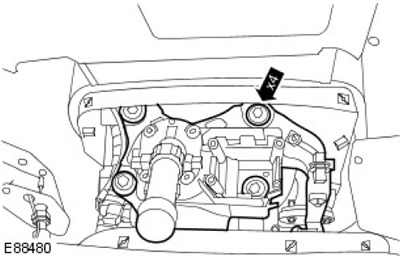

Снимите рычаг переключения передач. Выверните 4 болта.
Установка
1. ПРИМЕЧАНИЕ: Проследите за тем, чтобы вкладыш шарового шарнира селектора рычага переключения передачи и вилка селектора центрировались до установки специального инструмента.
ПРИМЕЧАНИЕ: Проследите за тем, чтобы перед установкой резиновая прокладка была подогнана к корпусу рычага переключения передач.
Установите рычаг переключения передач.
- Проследите за тем, чтобы третья передача вошла в зацепление с приводом.
- Установите рычаг переключения передач.

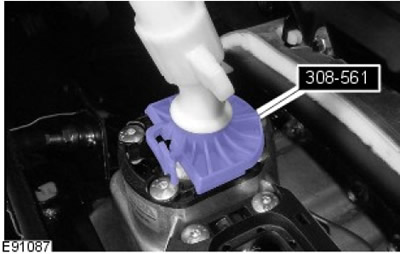

- Установите на рычаг переключения передач специальный инструмент.

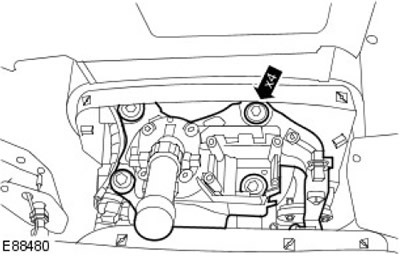

2. Затяните болты (момент затяжки 25 Нм).

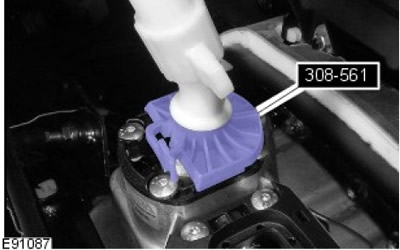

3. Снимите специальный инструмент.
4. Установите новую регулирующую гайку механизма блокировки. Затяните гайку усилием 25 Нм.
5. Установите механизм передачи раздаточной коробки высокого/ низкого диапазона.
За дополнительной информацией обратитесь к главе: Привод включения прямой/понижающей ступени раздаточной коробки (308-07A Раздаточная коробка -Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).
